Audit de rayonnage EN 15635 : le guide de conformité pour responsables d’entrepôt

En tant que responsable d’entrepôt, la vision d’une lisse de rayonnage légèrement fléchie sous le poids d’une palette est une source d’inquiétude constante. La première question qui vient à l’esprit est : est-ce dangereux ? La réponse n’est jamais simple. Face à ce doute, le réflexe commun est de se référer à l’obligation de contrôle annuel imposée par la norme EN 15635. Cependant, se contenter de cette vérification périodique sans en comprendre les fondements, c’est comme lire un diagnostic médical sans en connaître la signification. On sait qu’il y a un chiffre, mais on ignore s’il annonce une simple alerte ou une urgence vitale.

Le coût d’un audit de conformité est négligeable face aux conséquences financières et pénales d’un accident ou d’une amende pour non-conformité. Le véritable enjeu n’est pas de cocher une case sur une checklist, mais de maîtriser les principes physiques et réglementaires qui sous-tendent chaque point de contrôle. Pourquoi un serrage de boulon « au feeling » est-il une faute professionnelle ? Quelle est la cinématique d’effondrement qu’une simple goupille manquante peut déclencher ? C’est en répondant à ces questions que l’on passe d’une gestion subie du risque à une maîtrise proactive de la sécurité.

Cet article n’est pas une simple liste des exigences de la norme EN 15635. Il se propose de décortiquer les points de contrôle les plus critiques en expliquant la logique structurelle et les implications légales qui se cachent derrière chaque mesure. L’objectif est de vous armer non seulement pour réussir votre prochain audit, mais pour transformer la sécurité de votre entrepôt en un véritable avantage opérationnel.

Pour aborder ces aspects cruciaux de manière structurée, nous allons examiner en détail les questions techniques et réglementaires que tout responsable d’entrepôt doit maîtriser. Le sommaire ci-dessous vous guidera à travers ces points essentiels à la sécurité et à la conformité de vos installations de stockage.

Pourquoi une flèche de 5mm sur une lisse chargée est-elle acceptable ou non ?

Une flèche de 5 mm sur une lisse n’est ni intrinsèquement bonne ni mauvaise. Sa criticité dépend entièrement d’un seul facteur : la portée (longueur) de la lisse elle-même. La norme EN 15635 impose une règle de calcul stricte pour évaluer cette déformation. La flèche maximale autorisée sous charge nominale ne doit pas dépasser 1/200ème de la portée de la lisse. Cette règle, loin d’être arbitraire, est le garant de l’intégrité structurelle de l’installation. Elle assure que la déformation reste dans le domaine élastique du métal, ce qui signifie que la lisse retrouvera sa forme initiale une fois déchargée.

Pour illustrer ce principe, un calcul simple s’impose. Sur une lisse standard de 2700 mm, la flèche maximale tolérée est de 2700 / 200 = 13,5 mm. Dans ce cas, une flèche de 5 mm est parfaitement acceptable et ne présente aucun danger. En revanche, sur une lisse courte de 800 mm, utilisée pour des charges plus denses, la flèche maximale autorisée n’est que de 800 / 200 = 4 mm. Ici, une déformation de 5 mm signale un dépassement de la limite élastique, un risque de déformation permanente et une situation de non-conformité dangereuse (classée « rouge »). L’audit ne se contente pas de mesurer une valeur ; il l’interprète dans son contexte structurel.

Le tableau suivant illustre clairement comment l’acceptabilité d’une flèche de 5 mm varie en fonction de la portée de la lisse, comme l’explique une analyse des règles de la norme NF EN 15635.

Comment changer un montant d’échelle endommagé sans décharger toute la travée ?

Remplacer un montant d’échelle endommagé est une opération critique qui ne tolère aucune improvisation. Tenter de le faire sans respecter une procédure certifiée expose l’entrepôt à un risque d’effondrement majeur et annule toute garantie d’assurance. La solution sécuritaire et conforme ne consiste pas à vider entièrement les rayonnages adjacents, mais à mettre en œuvre une procédure d’étançonnement spécifique. Cette méthode permet de transférer temporairement les charges des niveaux supérieurs vers des supports provisoires, isolant ainsi la zone d’intervention.

Cette opération est strictement encadrée et ne peut être réalisée que par du personnel spécifiquement formé et certifié. Selon les recommandations de l’INRS, le remplacement des éléments est la méthode à privilégier pour restaurer l’intégrité structurelle. La procédure implique l’installation d’étançons de rayonnage conçus à cet effet, le déchargement de la seule travée concernée, et surtout, le remplacement du montant par une pièce neuve et strictement identique (même fabricant, même référence). Toute pièce « adaptable » ou de provenance inconnue est proscrite car elle compromet l’homologation de la structure.

L’intervention doit être validée par un bureau de contrôle agréé (type Apave, Bureau Veritas) qui délivre un certificat de conformité. Ce document, qui atteste que la réparation a restauré 100% des capacités initiales, doit être précieusement consigné dans le registre de sécurité de l’entreprise. Il constitue votre preuve de diligence raisonnable en cas de contrôle de la DREETS ou d’incident. Une ressource de l’INRS sur les rayonnages métalliques souligne l’importance de ces procédures rigoureuses.

1. Faire intervenir exclusivement du personnel formé et certifié.
2. Installer des étançons de rayonnage spécifiques pour transférer les charges.
3. Décharger uniquement la travée directement concernée.
4. Remplacer le montant par un élément neuf et identique du même fabricant.
5. Faire valider l’intervention par un certificat de conformité d’un bureau de contrôle agréé.
6. Consigner l’intervention et le certificat dans le registre de sécurité.

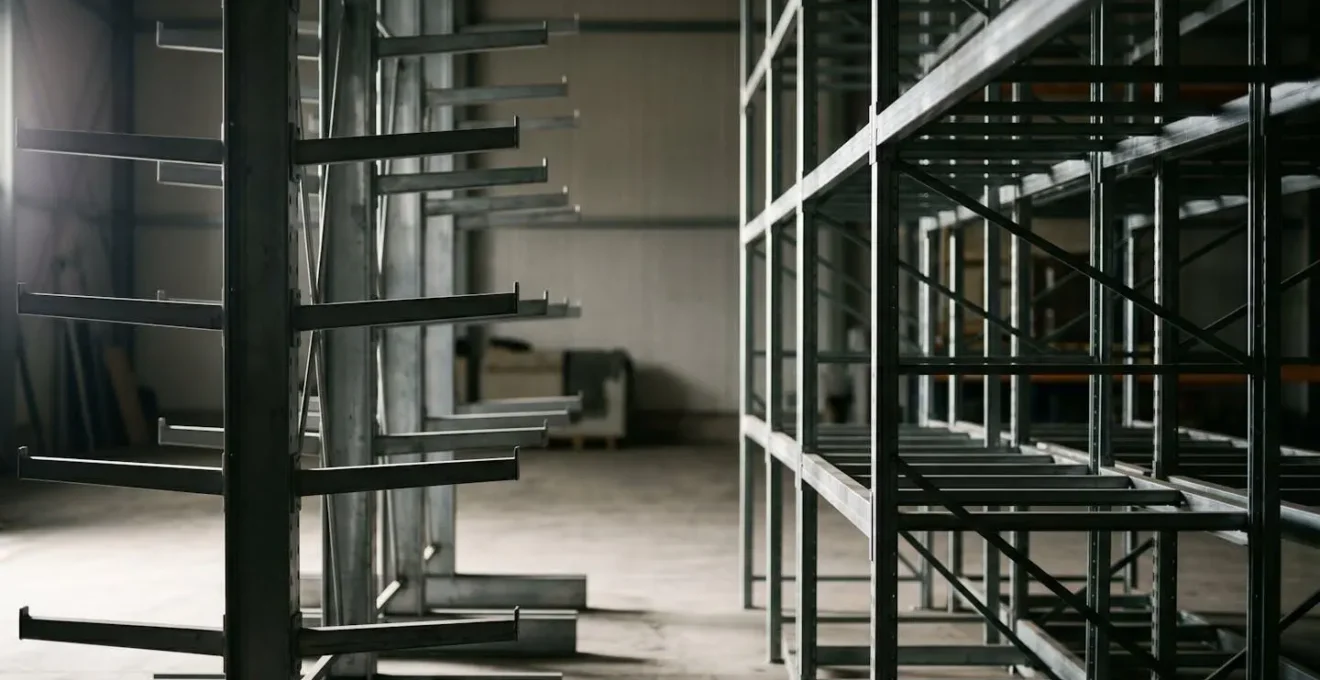

Cantilever ou rack à palette : quelle solution pour stocker des tubes de 6m ?

La question du stockage de charges longues comme des tubes, des profilés ou des panneaux de 6 mètres ne relève pas d’une préférence mais d’une exigence technique fondamentale. Utiliser un rack à palettes standard pour cette application est une non-conformité grave, classée « rouge » lors d’un audit EN 15635. Le rack à palettes est conçu pour des charges unitaires réparties sur des palettes de dimensions normées (800×1200 ou 1000×1200 mm), supportées par des lisses dont la portée excède rarement 2700 mm. Poser une charge de 6 mètres sur de telles lisses crée des porte-à-faux dangereux et une instabilité structurelle majeure.

La seule solution technique appropriée et sécuritaire est le rayonnage cantilever. Sa conception est spécifiquement dédiée aux charges longues et encombrantes. La structure du cantilever repose sur des colonnes verticales robustes sur lesquelles sont fixés des bras porteurs en porte-à-faux. Cette configuration ouverte, sans montant frontal, permet un chargement et un déchargement faciles à l’aide d’un chariot élévateur latéral ou frontal. La charge repose sur plusieurs bras, assurant une répartition correcte du poids sur toute sa longueur et éliminant tout risque de basculement ou de flexion excessive.

Comme le montre cette comparaison, l’inadéquation est évidente. Le choix du système de stockage n’est pas une option mais une condition sine qua non de la sécurité, un point central des audits de performance des entrepôts.

Le risque oublié des goupilles de sécurité manquantes sur vos lisses

Les goupilles de sécurité sont de petites pièces métalliques, souvent négligées, mais leur absence constitue une faille de sécurité critique. Leur unique fonction est d’empêcher le soulèvement accidentel d’une lisse de son montant. Un cariste, même expérimenté, peut par inadvertance accrocher une lisse avec les fourches de son chariot en soulevant une palette. Sans goupille, la lisse se décroche. Avec la goupille, le chariot est stoppé net. La différence entre un incident mineur et une catastrophe se joue sur cette simple pièce.

L’absence de goupilles transforme un choc anodin en un potentiel effondrement en cascade. La cinématique de l’effondrement est redoutable : la lisse soulevée se déloge, la palette qu’elle supportait bascule et son poids est transféré brutalement à la lisse inférieure. Celle-ci, non conçue pour une telle surcharge dynamique, se déforme ou se décroche à son tour. En quelques secondes, une alvéole entière peut s’effondrer, entraînant par effet domino les alvéoles voisines.

Au-delà du risque physique, l’enjeu est également juridique et assurantiel. En cas de sinistre, les experts d’assurance vérifient systématiquement la conformité de l’installation, y compris la présence de toutes les goupilles. Selon le Code des Assurances, l’assuré est déchu de tout droit à garantie en cas d’inobservation inexcusable des règles de l’art. L’absence de goupilles, considérée comme une négligence grave, peut donc entraîner un refus total d’indemnisation. Le coût dérisoire d’une goupille ne pèse rien face à la perte financière d’un stock non remboursé.

Plaques de charge : comment les mettre à jour après une modification de configuration ?

Les plaques de charge, vissées en bout d’allée, ne sont pas de simples autocollants informatifs. Elles sont la carte d’identité technique et légale de votre installation de stockage. Elles engagent votre responsabilité en tant qu’exploitant. Toute modification de la configuration du rayonnage – comme changer la hauteur des lisses, ajouter un niveau ou remplacer un type de lisse par un autre – rend immédiatement les plaques de charge existantes obsolètes et dangereuses. Continuer à les utiliser expose l’entreprise à des risques de surcharge et à de lourdes sanctions en cas de contrôle.

La mise à jour des plaques de charge est une procédure formelle qui doit impérativement être précédée d’une validation technique. Avant même de déplacer la moindre lisse, le projet de modification doit être soumis au fabricant d’origine ou à un bureau d’étude structure. Seuls ces experts sont habilités à recalculer les capacités portantes de la nouvelle configuration et à émettre un certificat attestant des nouvelles charges maximales admissibles. C’est sur la base de ce document officiel que les nouvelles plaques doivent être commandées et installées.

Le contenu des plaques est lui-même régi par la norme NF EN 15635, un point que soulignent les experts en sécurité des rayonnages. Leur présence est une exigence légale et leur absence ou leur inexactitude engage la responsabilité de l’employeur. Une plaque à jour est la garantie que les caristes et préparateurs de commandes disposent d’une information fiable pour travailler en sécurité et prévenir tout risque de surcharge.

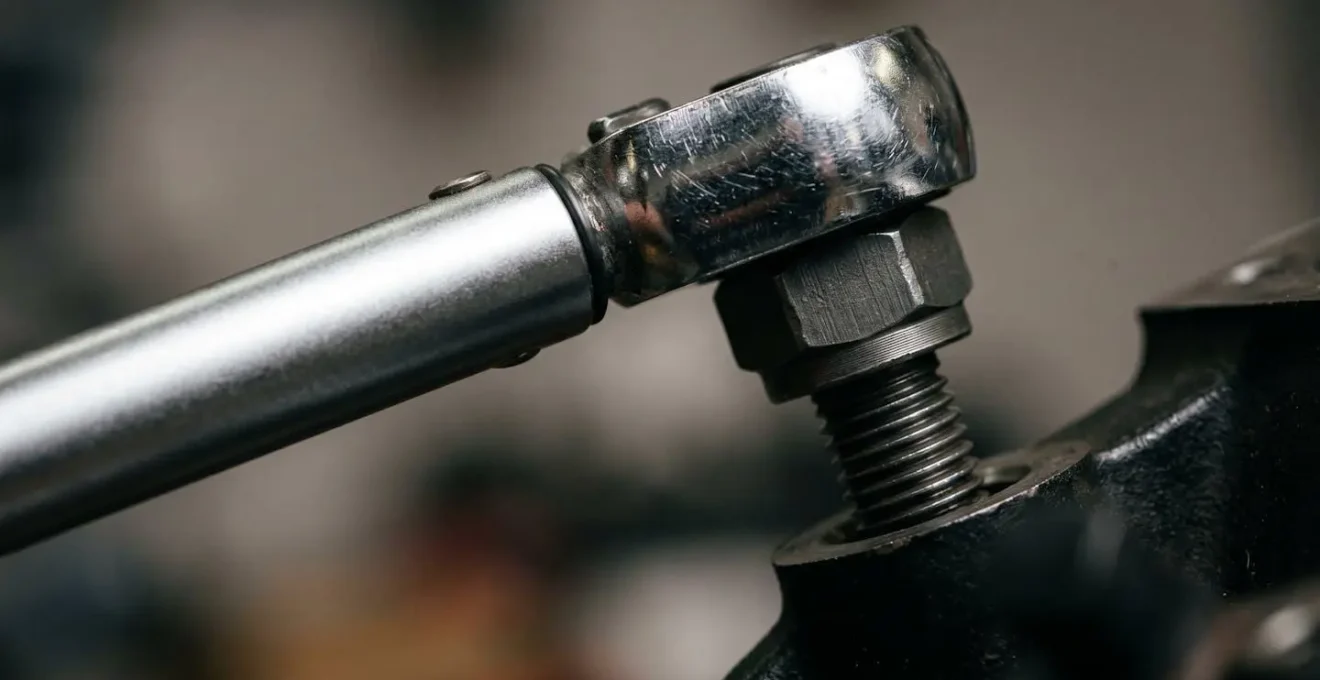

Clé dynamométrique : pourquoi le « serrage au feeling » est interdit en structure ?

Le serrage des boulons d’ancrage au sol ou des éléments d’assemblage d’un rayonnage n’est pas une question de force, mais de précision. Le « serrage au feeling », même par un monteur expérimenté, est formellement proscrit car il expose la structure à deux risques physiques diamétralement opposés mais également destructeurs : le sous-serrage et le sur-serrage. Seule l’utilisation d’une clé dynamométrique, calibrée au couple de serrage spécifié par le fabricant, garantit que la fixation atteint la tension requise sans compromettre l’intégrité du matériau.

Le sous-serrage est insidieux. Si le couple appliqué est insuffisant, la précharge dans le boulon est trop faible pour maintenir les pièces assemblées sous contrainte. Sous l’effet des vibrations générées par les chariots et les cycles de chargement/déchargement, le boulon va progressivement se desserrer. Du jeu apparaît dans les assemblages, la structure perd sa rigidité et sa stabilité, menant à une défaillance potentielle. À l’inverse, le sur-serrage est un acte de destruction immédiat ou différé. Appliquer un couple excessif étire le boulon au-delà de sa limite élastique, provoquant un étranglement du filetage (striction) ou une rupture par fluage (déformation lente sous charge constante) qui peut survenir bien après le montage.

L’utilisation d’une clé dynamométrique n’est donc pas une précaution excessive, mais l’unique méthode pour garantir que chaque fixation fonctionne comme prévu par les ingénieurs. C’est un principe de base en ingénierie mécanique, essentiel à la sécurité des structures comme le rappellent les guides de l’INRS sur les rayonnages métalliques.

Le danger du transpalette chargé dans une pente : l’importance du frein

L’audit de conformité EN 15635 ne s’arrête pas à la structure métallique du rayonnage ; il englobe son environnement opérationnel. Une caractéristique du sol, comme une pente même légère à proximité d’une allée de stockage, est un facteur de risque aggravant qui doit être identifié et traité. Le danger principal est la perte de contrôle d’un engin de manutention, notamment un transpalette manuel chargé. Dans une pente, l’énergie cinétique de l’engin augmente, et un opérateur peut se retrouver dans l’incapacité de le retenir. La collision avec un montant d’échelle devient alors quasi inévitable.

L’impact d’un transpalette de 1,5 tonne échappant au contrôle n’est pas anodin. Il peut provoquer des dommages critiques sur un montant, dépassant largement les seuils de déformation acceptables et nécessitant une mise en quarantaine immédiate de la zone. Dans le secteur du transport et de la logistique, le taux de fréquence est de 30 accidents pour 1 million d’heures travaillées, et les incidents liés à la manutention sont une cause majeure. Une pente est un catalyseur d’accidents.

La présence d’un frein sur les transpalettes devient alors une mesure de prévention essentielle, non plus un simple confort. Il permet de maîtriser la descente et de sécuriser l’engin à l’arrêt. Ignorer l’interaction entre le sol et les équipements de manutention, c’est ignorer une partie significative de l’équation du risque dans l’entrepôt.

Au-delà de l’audit : comment pérenniser la sécurité avec un WMS (Warehouse Management System) ?

Pour une PME de 50 personnes, un WMS ne doit pas être vu comme un simple outil de gestion des stocks, mais comme un puissant levier de conformité et de sécurité. Choisir une solution adaptée, c’est intégrer les contraintes de la norme EN 15635 directement au cœur de ses opérations logistiques. Un WMS moderne peut et doit devenir le registre de sécurité numérique et augmenté de votre entrepôt, transformant une obligation réglementaire annuelle en une surveillance continue et proactive.

Les fonctionnalités clés à exiger lors du choix d’un WMS pour une PME sont directement liées à la gestion post-audit. La plus importante est la capacité à geler numériquement des emplacements. Lorsqu’un auditeur classe une alvéole en « orange » ou « rouge », le responsable sécurité doit pouvoir la bloquer dans le WMS en un clic. Le système empêchera alors toute mission de stockage vers cet emplacement, éliminant le risque d’erreur humaine. Une autre fonction essentielle est la traçabilité documentaire : le WMS doit permettre de rattacher des fichiers (rapports d’audit, photos de dommages, certificats de réparation) à des allées ou des emplacements spécifiques, créant un historique complet et accessible.

Enfin, le WMS doit intégrer un système d’alertes pour les échéances de maintenance, comme le rappel de l’audit annuel obligatoire. Pour les entreprises visionnaires, il peut même s’interfacer avec des capteurs d’impact (IoT) placés sur les montants, signalant un choc en temps réel et déclenchant une mise en quarantaine automatique de l’emplacement. Le WMS cesse d’être un outil de gestion pour devenir le gardien actif de la sécurité de votre entrepôt.

La mise en conformité et la sécurisation de votre entrepôt sont des processus continus. L’étape suivante consiste à évaluer vos installations actuelles et à mettre en place un plan d’action concret pour appliquer ces principes. Demandez dès maintenant un audit de conformité EN 15635 réalisé par un expert certifié.
