Électricité & électronique

Dans une usine moderne, l’électricité ne se contente plus d’alimenter des moteurs : elle orchestre des automates, fait parler des capteurs et remonte des données vers le cloud. Pourtant, entre une micro-coupure qui déprogramme un équipement critique et un condensateur qui gonfle silencieusement avant d’exploser, les pièges restent nombreux. Maîtriser l’électricité et l’électronique industrielle, c’est comprendre comment ces systèmes interagissent, vieillissent et peuvent être optimisés.

Cet article pilier vous offre une vue d’ensemble des problématiques rencontrées au quotidien par les techniciens de maintenance, les responsables d’exploitation et les bureaux d’études. De la qualité du réseau électrique à la sécurité des personnes, en passant par l’efficacité énergétique et la connectivité des machines, chaque thème abordé ici constitue une porte d’entrée vers des connaissances plus approfondies. Considérez cette page comme votre boussole : elle vous orientera vers les bonnes pratiques et les réflexes à acquérir pour garantir la fiabilité et la performance de vos installations.

Pourquoi la qualité du réseau électrique conditionne tout le reste ?

Imaginez votre réseau électrique comme le système sanguin de votre usine : la moindre perturbation se répercute sur l’ensemble des organes. Les micro-coupures, parfois imperceptibles pour l’œil humain (quelques millisecondes), suffisent à réinitialiser un automate ou à corrompre une séquence en cours. Ces interruptions fugaces proviennent souvent de manœuvres sur le réseau de distribution ou de défauts rapidement éliminés par les protections.

Au-delà des coupures, la pollution électrique constitue un fléau silencieux. Les harmoniques générés par les variateurs de vitesse, les redresseurs ou les éclairages LED déforment la sinusoïde et provoquent des échauffements anormaux dans les transformateurs et les câbles. Quant au facteur de puissance (cos phi), un déséquilibre entre puissance active et réactive se traduit directement par des pénalités sur votre facture d’électricité.

Régimes de neutre : IT ou TN pour la continuité de service ?

Le choix du régime de neutre influence directement la réaction de l’installation face à un premier défaut d’isolement. En régime IT, le défaut est signalé mais n’entraîne pas de coupure immédiate, ce qui permet de planifier l’intervention. En régime TN, le défaut déclenche une protection instantanée. Les industries où l’arrêt coûte cher (chimie, agroalimentaire, hôpitaux) privilégient souvent l’IT pour maintenir la production le temps de localiser le problème.

Répartition de charge et surchauffe du neutre

Dans les installations triphasées alimentant de nombreuses charges monophasées non linéaires, le courant de neutre peut dépasser le courant de phase. Cette situation paradoxale provoque un échauffement excessif du conducteur neutre, pouvant aller jusqu’à l’incendie si le câble n’est pas dimensionné en conséquence. Une répartition équilibrée des charges et l’usage de filtres d’harmoniques limitent ce risque.

Capteurs et instrumentation : la fiabilité au cœur du process

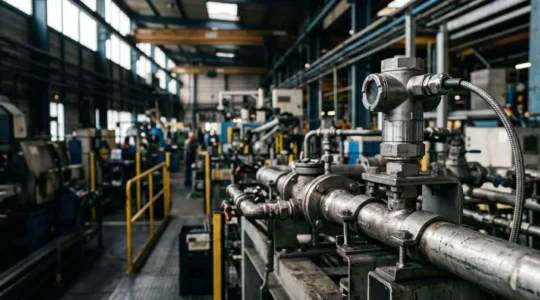

Un capteur de pression qui dérive de quelques pourcents peut sembler anodin, jusqu’à ce qu’il fausse un dosage ou déclenche une alarme intempestive en pleine nuit. L’instrumentation industrielle repose sur des principes physiques variés (piézorésistif, capacitif, inductif) dont la robustesse dépend étroitement de l’environnement : vibrations, température, compatibilité électromagnétique.

Choisir le bon type de mesure

La confusion entre mesure absolue, relative et différentielle est fréquente. Pour un réservoir sous vide, seule une mesure absolue (référencée au vide parfait) donnera une indication cohérente. En revanche, une mesure relative (référencée à la pression atmosphérique) convient pour la plupart des applications ouvertes à l’air libre. Bien comprendre ces notions évite des erreurs de dimensionnement coûteuses.

Protéger les capteurs des agressions

Le coup de bélier dans une conduite hydraulique peut pulvériser la membrane céramique d’un capteur en quelques millisecondes. Des amortisseurs de pression ou des siphons protègent efficacement ces éléments fragiles. De même, le blindage des câbles 4-20 mA et leur mise à la terre correcte réduisent les interférences électromagnétiques susceptibles de fausser les mesures.

• Vérifier la fréquence de calibration recommandée par le fabricant
• Installer des protections mécaniques contre les surpressions
• Utiliser des câbles blindés correctement raccordés à la terre

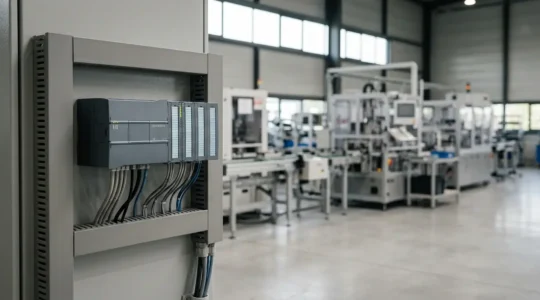

Automates programmables : anticiper l’obsolescence

Un automate de quinze ans fonctionne encore ? Tant mieux. Mais le jour où il tombera en panne, trouver une carte de rechange ou un technicien capable de programmer en langage propriétaire relèvera de l’archéologie industrielle. L’obsolescence des automates est un risque stratégique souvent sous-estimé, car la défaillance ne prévient pas.

Migration et récupération de programme

Remplacer un vieil automate sans arrêter la production pendant des semaines demande une préparation minutieuse : cartographie des entrées/sorties, simulation du nouveau programme, basculement progressif. Lorsque les sources du programme d’origine ont été perdues, des outils de reverse engineering permettent parfois de reconstituer la logique, mais le processus reste fastidieux et incertain.

Compact ou modulaire : quel choix pour une machine spéciale ?

Les automates compacts conviennent aux machines autonomes avec un nombre limité d’E/S. Les architectures modulaires offrent une évolutivité précieuse pour les lignes de production appelées à grandir. Le choix impacte également la maintenance : un module défaillant se remplace plus facilement qu’un bloc monolithique.

Sécurité des ports Ethernet

Avec la généralisation des réseaux Ethernet industriels, les automates deviennent des cibles potentielles pour les cyberattaques. Un port laissé ouvert sans authentification constitue une faille béante. Segmentation réseau, pare-feu industriels et mises à jour régulières du firmware font partie des bonnes pratiques désormais incontournables.

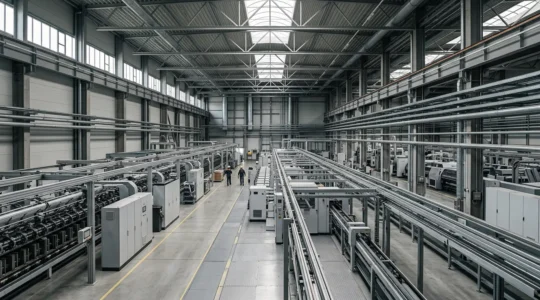

Efficacité énergétique : réduire la facture sans sacrifier la production

L’énergie représente souvent le deuxième poste de dépenses d’un site industriel, juste après la masse salariale. Or, de nombreuses économies restent inexploitées faute de visibilité sur les consommations réelles. Un audit énergétique structuré permet d’identifier les gisements d’économies et de prioriser les investissements.

Plan de comptage et moteurs haut rendement

Installer des compteurs divisionnaires sur les départs les plus gourmands transforme la facture globale en données actionnables. Côté équipements, le passage à des moteurs de classe IE3 ou IE4 se rentabilise parfois en moins de deux ans sur des machines fonctionnant en continu. À l’inverse, les boîtiers « magiques » promettant des économies sans effort relèvent généralement de l’arnaque.

Récupération de chaleur

Les fumées de four, l’air chaud des compresseurs ou les calories dissipées par les armoires électriques constituent autant de sources de chaleur valorisables. Des échangeurs thermiques bien dimensionnés permettent de préchauffer l’eau sanitaire, de tempérer des locaux ou de sécher des produits, transformant une perte en ressource.

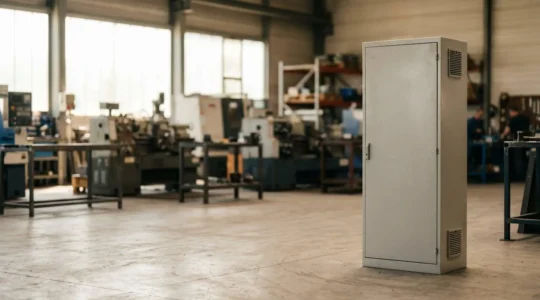

Gestion thermique des équipements électroniques

Les composants de puissance (IGBT, thyristors, variateurs) génèrent des pertes calorifiques qu’il faut impérativement évacuer. Une armoire surchauffée en été voit la durée de vie de ses composants chuter drastiquement. Les solutions vont de la simple ventilation forcée au refroidissement liquide, en passant par les échangeurs air/air ou air/eau.

Filtres, serrages et surveillance thermique

Un filtre encrassé réduit le débit d’air et peut provoquer la destruction d’un thyristor en quelques dizaines d’heures. Un IGBT mal serré sur son dissipateur crée une résistance thermique locale détectable à la caméra thermique bien avant la panne. Ces contrôles préventifs, peu coûteux, évitent des arrêts de production aux conséquences financières lourdes.

• Nettoyer ou remplacer les filtres selon un calendrier défini
• Vérifier les couples de serrage lors des campagnes de maintenance
• Réaliser des inspections thermographiques régulières (norme Q19)

Connectivité industrielle et transformation numérique

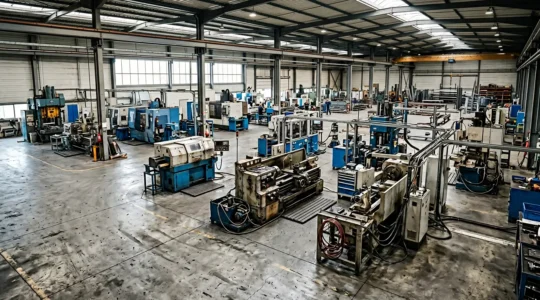

Faire remonter les données d’un automate des années 1990 vers une plateforme cloud sans toucher à son programme : c’est le défi quotidien de l’industrie 4.0. Les passerelles IoT (gateways) permettent de collecter les informations via des protocoles anciens (Modbus RTU, Profibus) et de les traduire en standards modernes (OPC UA, MQTT).

Stockage et visualisation des données

Lorsque des milliers de points de mesure arrivent chaque seconde, une base de données relationnelle classique (SQL) montre ses limites. Les bases Time Series (InfluxDB, TimescaleDB) sont conçues pour ingérer et compresser ces flux massifs. Côté IHM, un design clair évite les écrans surchargés où l’opérateur peine à distinguer l’essentiel.

Télémaintenance sécurisée

Donner un accès distant au constructeur d’une machine accélère le diagnostic, mais ouvre une porte sur le réseau de l’usine. Des solutions de VPN industriel avec authentification forte, journalisation des connexions et segmentation réseau permettent de concilier réactivité et cybersécurité.

Sécurité électrique : protéger les personnes et les installations

Un arc électrique dans un tableau général basse tension (TGBT) atteint plusieurs milliers de degrés en une fraction de seconde. Les EPI arc-flash (visière, vêtements ignifugés) ne sont pas un luxe mais une nécessité vitale pour tout intervenant. Pourtant, leur port reste trop souvent négligé par méconnaissance du risque réel.

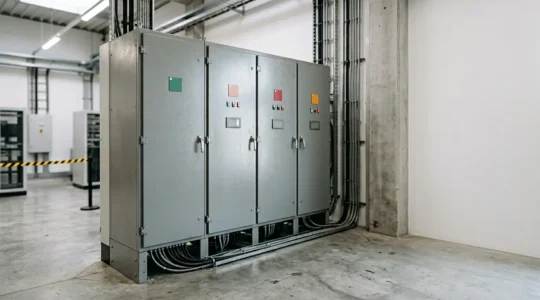

Prévention des départs de feu

Les connexions desserrées, le cuivre qui « flue » sous l’effet des cycles thermiques, les goulottes surchargées où les câbles s’échauffent mutuellement : autant de causes d’incendie évitables. Les campagnes de resserrage au couple adapté et les inspections thermographiques (delta T supérieur à 10 °C = alerte) constituent des remparts efficaces.

Détecteurs d’arc et surveillance des condensateurs

Les détecteurs d’arc (AFDD) repèrent les signatures électriques caractéristiques d’un arc série avant qu’il ne dégénère en incendie. Quant aux condensateurs de compensation, un gonflement du boîtier ou une fuite d’électrolyte annonce une défaillance imminente qu’il vaut mieux anticiper que subir.

De la qualité du réseau à la cybersécurité des automates, l’électricité et l’électronique industrielles forment un écosystème où chaque maillon influence les autres. En comprenant ces interactions et en adoptant une démarche préventive, vous transformez des risques potentiels en leviers de performance. Parcourez les articles détaillés de cette catégorie pour approfondir chaque sujet selon vos priorités opérationnelles.
