Comment mettre votre site aux normes ATEX sans arrêter la production ?

Cette poussière fine que vous balayez chaque soir dans votre atelier – farine, bois, sucre, poudre métallique – semble inoffensive. Pourtant, en suspension dans l’air et en présence d’une simple étincelle, elle peut devenir plus détonante que de la poudre à canon. En tant que responsable sécurité, vous savez que la réglementation sur les Atmosphères Explosives (ATEX) vous impose une évaluation des risques, un zonage et l’utilisation de matériel certifié, le tout consigné dans le Document Relatif à la Protection Contre les Explosions (DRPCE). Mais ces obligations sont souvent perçues comme une montagne de contraintes administratives et techniques, menaçant de paralyser votre production.

Et si cette approche était une erreur ? La véritable protection ne réside pas dans l’application passive d’une norme, mais dans la compréhension active des phénomènes physiques qui mènent à l’explosion. C’est cette science de la prévention dynamique, une démarche d’expert, qui permet d’intégrer la sécurité de manière chirurgicale, sans jamais interrompre le flux opérationnel. Il ne s’agit pas de tout arrêter, mais de tout maîtriser. La clé n’est pas de subir la réglementation, mais de l’utiliser comme un outil de performance et de pérennité pour votre site industriel.

Cet article, rédigé avec la rigueur d’un expert certifié Ism-ATEX, vous guidera à travers les arbitrages stratégiques, les points de vigilance critiques et les solutions technologiques qui existent. L’objectif : vous donner les clés pour une mise en conformité qui protège vos équipes ET votre productivité, en transformant une contrainte légale en un avantage opérationnel durable.

Pourquoi la poussière de farine est-elle plus explosive que la poudre à canon ?

L’idée semble contre-intuitive, pourtant elle repose sur un principe physique fondamental : la surface de contact avec l’oxygène. Un kilogramme de farine étalé en un nuage de particules fines présente une surface d’exposition à l’air des milliers de fois supérieure à celle d’un bloc de matière solide. Cette dispersion maximale transforme un produit organique banal en un combustible redoutable. Pour qu’une explosion de poussières se produise, cinq éléments doivent être réunis simultanément : c’est le « pentagone de l’explosion ». Il faut un combustible (la poussière), un comburant (l’oxygène de l’air), une mise en suspension du combustible, un confinement (un silo, un bâtiment, un cyclone) et, enfin, une source d’inflammation efficace.

La puissance destructrice de ce phénomène n’est pas théorique. L’accidentologie française est marquée par des drames qui rappellent la gravité de ce risque. L’explosion dans une malterie à Metz en 1982 a causé 12 morts ; celle du silo de Blaye en 1997 a fait 11 victimes. Plus récemment, en 2018, un silo à grains à Strasbourg a explosé, blessant grièvement quatre personnes. Ces catastrophes partagent le même scénario : une concentration critique de poussières en suspension qui, rencontrant une source d’ignition (étincelle mécanique, surface chaude, décharge électrostatique), déclenche une déflagration fulgurante. Le risque est loin d’être anecdotique : en France, les experts estiment qu’une explosion a lieu chaque jour dans le milieu industriel, tous secteurs confondus.

Comprendre ce mécanisme est la première étape non-négociable de toute démarche de prévention. Il ne s’agit pas simplement d’appliquer une réglementation, mais de visualiser comment chaque recoin de votre usine, chaque phase de votre processus, peut potentiellement contribuer à réunir ces cinq facteurs mortels.

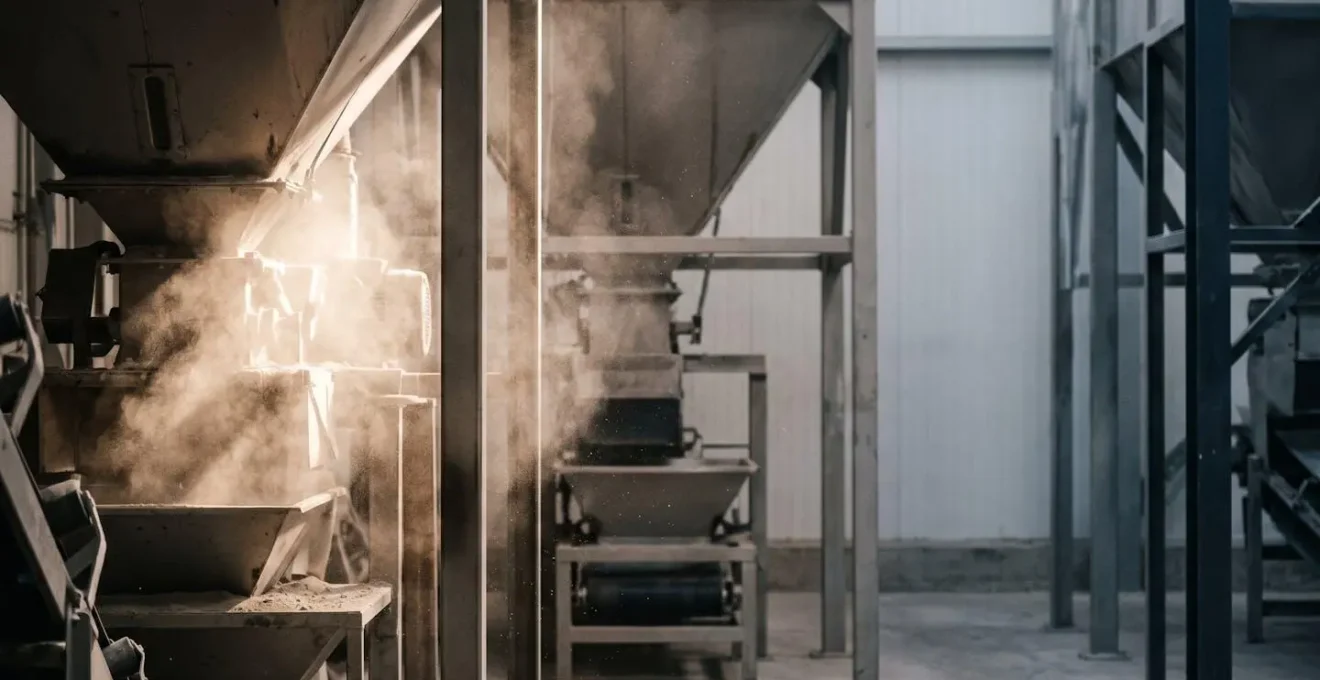

Comment définir vos zones 20, 21 et 22 sans sur-classer tout l’atelier ?

Le zonage ATEX est l’outil cartographique de votre stratégie de prévention. Il ne s’agit pas d’une contrainte administrative, mais d’une démarche technique rigoureuse visant à délimiter les volumes où une atmosphère explosive est susceptible de se présenter. Un zonage mal réalisé conduit à deux écueils : la sous-estimation du risque, qui est pénalement répréhensible, ou le sur-classement, qui engendre des surcoûts inutiles en matériel et des contraintes opérationnelles excessives. L’objectif est donc la justesse. Pour les poussières, la classification est claire :

• Zone 20 : Emplacement où une atmosphère explosive sous forme de nuage de poussières combustibles est présente en permanence, pendant de longues périodes ou fréquemment. (Ex: intérieur d’un broyeur, d’un silo).
• Zone 21 : Emplacement où une atmosphère explosive est susceptible de se présenter occasionnellement en fonctionnement normal. (Ex: zones de remplissage ou de vidange de sacs).
• Zone 22 : Emplacement où une atmosphère explosive n’est pas susceptible de se présenter en fonctionnement normal ou, si elle se présente, n’est que de courte durée. (Ex: zones autour d’équipements pouvant fuir).

Une erreur commune est de classer de vastes zones en 21 ou 22 « par précaution ». C’est une erreur coûteuse. Une analyse fine, qui prend en compte l’efficacité de la ventilation et des systèmes d’aspiration à la source, permet souvent de déclasser une zone (passer de 21 à 22) ou même de la supprimer. La question n’est pas « y a-t-il de la poussière ? » mais « pendant combien de temps une concentration explosive peut-elle exister ? ». Cette démarche doit être menée par une personne compétente, qu’elle soit interne (après formation) ou externe (bureau de contrôle, consultant spécialisé), car elle engage directement la responsabilité du chef d’établissement.

La démarche de zonage est une analyse méthodique et documentée, qui se matérialise par des plans précis et constitue le socle du DRPCE. C’est sur la base de ce document que seront choisis les matériels et définies les procédures de travail, justifiant chaque décision par une analyse factuelle du risque et non par une simple intuition.

Évents d’explosion ou suppression chimique : quelle stratégie pour un silo ?

Protéger un silo ou un filtre à poussières contre les effets d’une explosion interne est un arbitrage technologique et financier majeur. Deux grandes stratégies s’opposent : la protection par évent d’explosion, qui consiste à libérer la surpression, et la suppression d’explosion, qui vise à étouffer la déflagration à sa naissance. Le choix ne doit pas se faire à la légère et dépend de multiples facteurs, notamment l’emplacement de l’équipement et l’impact d’un arrêt de production.

L’évent d’explosion (panneau de rupture, clapet) est une solution passive. C’est une « soupape de sécurité » dimensionnée pour s’ouvrir à une pression définie et laisser s’échapper la boule de feu et la pression. Son principal avantage est un coût d’installation souvent plus faible. Cependant, elle impose une contrainte majeure : le rejet doit se faire vers une zone de sécurité, sans personnel ni obstacle, ce qui est souvent impossible pour les équipements situés à l’intérieur d’un bâtiment ou à proximité du voisinage. De plus, après le déclenchement d’un panneau à membrane, l’entrée massive d’air peut alimenter un incendie secondaire dévastateur. Comme le soulignent les experts de THORWESTEN, fabricant spécialisé, dans une documentation technique, la solution des clapets refermables est plus sûre :

Les clapets de décharge d’explosion à re-fermeture automatique présentent l’avantage d’éviter l’incendie du silo post explosion en permettant de confiner ce dernier.

– THORWESTEN, Documentation technique Alsatec

La suppression chimique est une solution active. Des détecteurs de pression ultra-rapides identifient le front de flamme en quelques millisecondes et déclenchent l’injection d’un agent extincteur (souvent du bicarbonate de sodium) qui étouffe l’explosion avant qu’elle n’atteigne sa pression maximale. Le coût initial est bien plus élevé, mais cette technologie permet de protéger des équipements en intérieur, évite l’incendie post-explosion et, surtout, minimise radicalement le temps d’indisponibilité. Après une activation, le système peut être réarmé rapidement après inspection, alors que le remplacement d’un évent peut prendre plusieurs heures, voire plusieurs jours, immobilisant une ligne de production entière.

L’analyse comparative suivante, basée sur les données d’installateurs comme Alsatec qui compile des données techniques, met en lumière les arbitrages à considérer, notamment le Coût Total de Possession (TCO) qui inclut l’installation, la maintenance et l’impact financier d’un arrêt.

L’étincelle électrostatique invisible qui a détruit une usine entière

Parmi toutes les sources d’inflammation en milieu industriel, l’électricité statique est l’une des plus insidieuses et des plus sous-estimées. Une décharge électrostatique (DES) peut libérer suffisamment d’énergie pour enflammer un nuage de poussières combustibles, alors même qu’elle est invisible et inaudible. Elle naît du frottement, de la séparation ou du transport de matériaux isolants ou de poudres. Sans une voie d’écoulement vers la terre, les charges s’accumulent jusqu’à atteindre un potentiel de plusieurs milliers de volts, prêtes à se décharger brutalement au contact d’un élément conducteur.

L’étude des accidents industriels est édifiante. Un cas documenté par le bureau d’analyse des risques industriels ARIA concerne une usine chimique où une détonation s’est produite dans un conduit d’aspiration lors du chargement de poudres dans un vide-sac. L’enquête a conclu à une source d’ignition par électricité statique, causée par l’accumulation de charges sur du matériel non relié à la terre. Ce drame illustre comment un geste routinier peut devenir fatal. Comme le résume un expert, la perception de ce risque est souvent défaillante. Selon Mohamed Boudalaa, ingénieur spécialiste à l’INERIS, lors d’une conférence à Préventica :

Les industriels ont du mal avec ce phénomène. Ils vivent le risque électrostatique comme un accident.

– Mohamed Boudalaa, ingénieur spécialiste à l’INERIS, Préventica Strasbourg 2017

La prévention de ce risque « invisible » repose sur une discipline de fer et des contrôles systématiques. La mise à la terre de tous les équipements conducteurs (cuves, tuyauteries, supports de big-bags) est la mesure fondamentale. Mais elle doit être complétée par l’utilisation de matériaux dissipants (sols, chaussures, flexibles) et des procédures de travail strictes, notamment lors du transvasement de poudres ou de liquides inflammables.

La vérification de l’efficacité de ces mesures ne peut être seulement visuelle. Elle exige des contrôles périodiques à l’aide d’instruments de mesure (mégohmmètre) pour garantir la continuité électrique et la résistivité adéquate des équipements. Il est impératif de vérifier, entre autres :

• La continuité des tresses de masse sur les tuyauteries (résistance < 10 Ω).
• Le bon fonctionnement des pinces de mise à la terre pour les camions-citernes.
• L’absence d’isolement sur les brides (joints, peinture).
• La résistivité des sols et le port effectif de chaussures de sécurité antistatiques par le personnel.
• La conformité des contenants souples (big-bags de type C ou D).

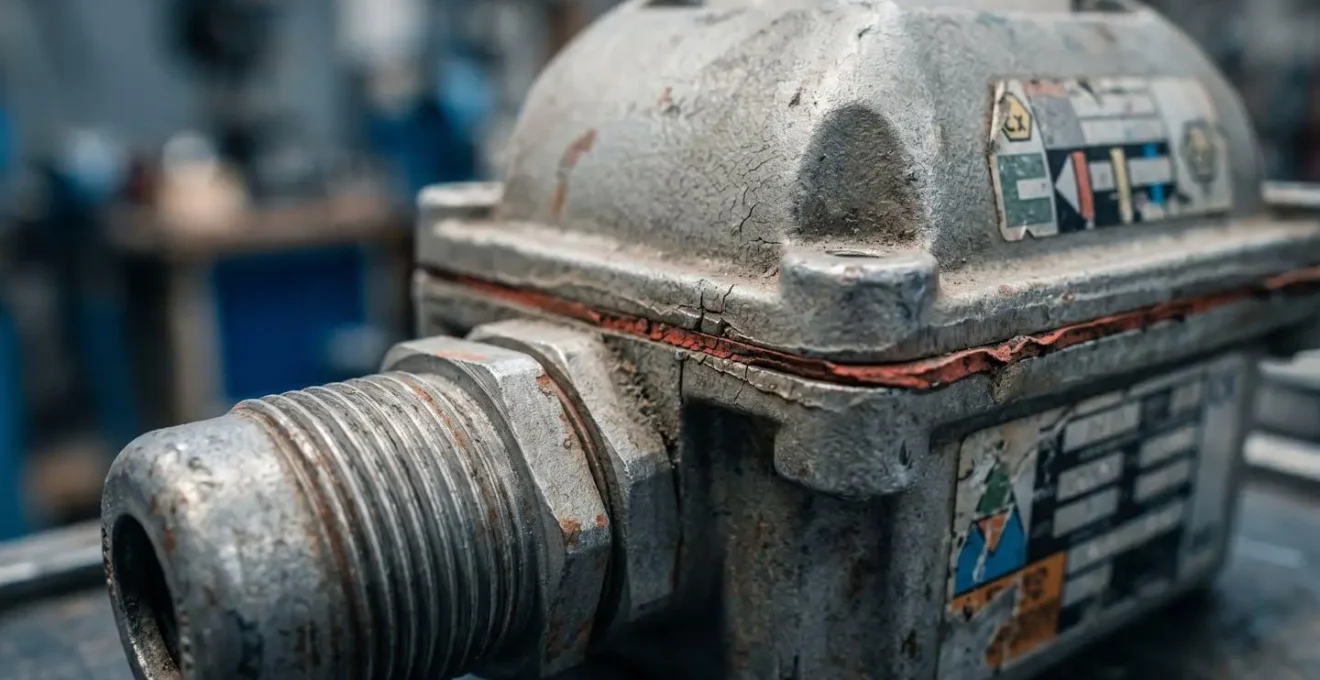

Inspection ATEX : quels points vérifier sur vos luminaires tous les ans ?

L’installation de matériel certifié « Ex » n’est que la première étape de la conformité ATEX. Garantir que ce matériel conserve ses propriétés de protection dans le temps est une obligation réglementaire et une nécessité vitale. La norme NF EN 60079-17, qui régit l’inspection et l’entretien des installations électriques en atmosphères explosives, impose des contrôles périodiques dont la fréquence, généralement annuelle pour une inspection visuelle ou détaillée, dépend de l’environnement et de la zone. Un luminaire ATEX, par exemple, n’est pas un simple appareil d’éclairage ; c’est une enveloppe de protection conçue pour empêcher qu’une défaillance interne (arc électrique, surchauffe de l’ampoule) ne devienne une source d’inflammation pour l’atmosphère extérieure.

L’inspection ne se résume pas à vérifier si la lumière s’allume. C’est un examen minutieux des barrières de protection. Le moindre défaut – un joint craquelé, une vis desserrée, un presse-étoupe endommagé – peut anéantir le mode de protection de l’appareil et le transformer en une bombe à retardement. L’accumulation de poussière sur le globe peut également provoquer une surchauffe dangereuse, dépassant la classe de température pour laquelle le luminaire a été certifié, et devenir elle-même une source d’ignition.

L’inspection annuelle détaillée, qui doit être réalisée par du personnel compétent, est une procédure formalisée qui vérifie une série de points critiques. Toute non-conformité doit être consignée et faire l’objet d’une action corrective immédiate. La traçabilité de ces inspections est un élément clé de votre DRPCE et sera examinée avec la plus grande attention par l’inspection du travail ou votre assureur en cas d’incident.

Voici les points de contrôle fondamentaux à vérifier sur chaque luminaire en zone ATEX, conformément aux recommandations de l’INRS et de la norme NF EN 60079-17 :

1. Intégrité des joints d’étanchéité : Rechercher toute fissure, durcissement ou déformation. Un joint défaillant compromet l’indice de protection (IP) et le mode de protection « Ex d » (antidéflagrant).
2. Serrage des fixations : Contrôler le couple de serrage de toutes les vis du corps et du capot. Des vis desserrées peuvent créer un interstice, ruinant l’étanchéité.
3. État des presse-étoupes : S’assurer du bon serrage et de l’intégrité du câble à son entrée. Le presse-étoupe garantit l’étanchéité et la continuité de la mise à la terre.
4. État du globe de protection : Inspecter la vasque ou le verre à la recherche de fissures ou de rayures profondes qui pourraient affaiblir sa résistance mécanique.
5. Lisibilité du marquage : La plaque signalétique doit être présente et parfaitement lisible. Elle contient des informations vitales : mode de protection, groupe de gaz/poussière, classe de température (T1 à T6).
6. Absence de pénétration : Vérifier l’absence de traces d’humidité ou de poussière à l’intérieur du luminaire, signe d’une défaillance de l’étanchéité.
7. Température de surface : Après fonctionnement, contrôler que la température de surface reste conforme à la classe de l’appareil pour éviter l’auto-inflammation des poussières déposées.

Détecteur optique linéaire ou par aspiration : quel choix pour une zone poussiéreuse ?

Dans les grands volumes où la poussière est omniprésente, comme une scierie, une minoterie ou un entrepôt de stockage, la détection précoce d’un départ de feu est un défi majeur. Les détecteurs de fumée ponctuels classiques sont souvent inefficaces ou sujets à des alarmes intempestives. Deux technologies avancées se distinguent pour ces environnements complexes : le détecteur optique linéaire de fumée et le détecteur par aspiration (ASD – Aspiration Smoke Detection).

Le détecteur optique linéaire fonctionne sur le principe d’un faisceau lumineux (infrarouge ou laser) projeté par un émetteur vers un récepteur. Toute fumée traversant le faisceau provoque un obscurcissement qui, au-delà d’un certain seuil, déclenche l’alarme. Sa force réside dans sa capacité à couvrir de grandes distances (jusqu’à 100 mètres) avec un seul appareil, ce qui le rend idéal pour les grands halls. Robuste, il est souvent privilégié dans les industries du bois (scieries des Vosges, menuiseries) où les particules sont grosses. Son principal inconvénient est sa sensibilité aux déclenchements intempestifs si l’empoussièrement ambiant est dense et permanent, pouvant être confondu avec de la fumée.

Le détecteur par aspiration (ASD/VESDA) adopte une approche radicalement différente. Il ne détecte pas passivement la fumée, il va la chercher. Un réseau de tuyauteries en PVC percées de trous d’échantillonnage quadrille la zone à protéger et aspire en continu l’air ambiant vers une unité d’analyse centrale. Dans cette chambre, une source laser de haute précision analyse l’air et peut détecter des particules de fumée infimes, bien avant qu’elles ne soient visibles à l’œil nu. Cette sensibilité extrême (jusqu’à 2000 fois plus sensible qu’un détecteur ponctuel) permet une détection très précoce, laissant un temps précieux pour intervenir avant l’inflammation. Grâce à des filtres performants, il peut discriminer la poussière ambiante de la fumée, réduisant les fausses alarmes. C’est la technologie de choix dans les industries agroalimentaires (laiteries en Normandie pour la poudre de lait) ou pour la protection de zones critiques comme les armoires électriques.

Le choix entre ces deux systèmes est un arbitrage entre coût, niveau de sensibilité requis et contraintes de maintenance, comme le détaille le tableau comparatif suivant, inspiré des retours d’expérience compilés par des organismes comme l’INRS.

Pourquoi les employés retournent-ils chercher leur manteau en pleine alarme ?

C’est une scène que tous les responsables sécurité redoutent lors d’un exercice d’évacuation : l’alarme retentit, et au lieu de se diriger calmement vers le point de rassemblement, des employés hésitent, cherchent leurs clés, ou pire, font demi-tour pour récupérer un effet personnel dans les vestiaires. Ce comportement, qui semble irrationnel face à un danger potentiellement mortel, s’explique par des biais cognitifs puissants. Le biais de normalité nous pousse à sous-estimer la réalité d’un danger inédit (« ça ne peut pas être grave, c’est sûrement une fausse alarme »). La dilution de la responsabilité en groupe (« quelqu’un d’autre va s’en occuper ») et une formation trop théorique, déconnectée du terrain, achèvent de paralyser la prise de décision.

Face à une explosion ou un incendie, chaque seconde compte. Un système de protection ATEX, aussi sophistiqué soit-il, est inutile si le personnel ne suit pas les procédures d’évacuation. La conformité réglementaire ne s’arrête pas à l’équipement ; elle doit s’incarner dans les comportements. La formation annuelle obligatoire via une présentation PowerPoint est notoirement inefficace pour ancrer des réflexes de survie. Pour combattre ces biais, il faut marquer les esprits et entraîner les corps.

Les méthodes de formation innovantes cherchent à créer une « mémoire du risque » par l’expérience, même simulée. L’objectif est de rendre le danger tangible et la procédure d’évacuation automatique. Voici des approches qui ont prouvé leur efficacité sur le terrain :

• Exercices inopinés et réalistes : L’utilisation de fumée froide pour réduire la visibilité, la condamnation surprise d’une issue de secours habituelle ou le déclenchement de l’alarme à des moments inattendus (pause déjeuner, changement d’équipe) forcent les employés à s’adapter et à réfléchir sous pression.
• Simulation en réalité virtuelle (VR) : Plonger un opérateur dans une simulation d’explosion en zone ATEX lui permet de « vivre » les conséquences d’une mauvaise décision sans aucun danger. L’impact émotionnel et mémoriel est sans commune mesure avec une formation classique.
• Analyse participative post-exercice : Le débriefing à chaud avec les équipes et les membres du CSE/CSSCT est crucial. Le fait de visionner les enregistrements de l’exercice et de discuter ouvertement des comportements à risque (« Pourquoi es-tu retourné chercher ton sac ? ») permet une prise de conscience collective et la co-construction de solutions.
• Micro-formations au poste de travail : Des rappels pratiques et gestuels de 10 minutes chaque mois, directement sur la ligne de production, sont plus efficaces qu’une longue session annuelle. Cela maintient la vigilance et ancre les consignes dans le contexte de travail réel.

Investir dans la formation comportementale n’est pas une option, c’est le maillon final et indispensable de votre chaîne de sécurité. C’est ce qui garantit que vos investissements matériels serviront réellement à sauver des vies le jour où l’impensable se produira.

Comment choisir le bon détecteur 4 gaz pour une intervention en cuve ?

L’intervention en espace confiné, comme l’intérieur d’une cuve, d’un silo ou d’une canalisation, représente l’une des situations les plus à risque en milieu industriel. L’atmosphère peut y être non respirable, toxique ou explosive. L’utilisation d’un détecteur multi-gaz portable est donc une condition sine qua non avant, pendant et après toute intervention. Mais le terme « 4 gaz » est un standard qui doit être adapté à la réalité de votre risque spécifique. Le choix des cellules de détection n’est pas anodin ; il doit découler directement de l’analyse des risques de votre site.

Un détecteur 4 gaz standard est généralement équipé pour mesurer : l’O₂ (oxygène), la LIE (Limite Inférieure d’Explosivité), le CO (monoxyde de carbone) et l’H₂S (sulfure d’hydrogène). Selon les recommandations des normes INRS R447 et R472, ce choix doit être justifié :

• Cellule O₂ : Toujours obligatoire. Elle alerte non seulement en cas d’atmosphère appauvrie en oxygène (risque d’anoxie en dessous de 19,5%), mais aussi en cas d’enrichissement (risque d’hyperoxie et d’inflammation accrue au-dessus de 23%).
• Cellule LIE : Essentielle pour mesurer la concentration de gaz ou de vapeurs combustibles. Elle donne une mesure en % de la LIE, permettant de se retirer bien avant d’atteindre le seuil de 100% où l’atmosphère devient explosive.
• Cellule CO : Requise s’il y a un risque de combustion incomplète (travaux par points chauds, présence de moteurs thermiques à proximité) ou de fermentation.
• Cellule H₂S : Indispensable dans les industries agroalimentaires (fermentation), le traitement des eaux usées ou la pétrochimie, où des matières organiques en décomposition peuvent dégager ce gaz mortel à faible concentration.

Le choix doit donc être personnalisé. Pour une intervention dans une cuve de fermentation viticole en Gironde, il faudra mesurer l’O₂, la LIE (vapeurs d’éthanol), mais aussi potentiellement le CO₂ (dioxyde de carbone), qui est un gaz asphyxiant non détecté par la cellule O₂. Pour une cuve de traitement de surface aéronautique à Toulouse, la cellule LIE devra être adaptée aux vapeurs de solvants spécifiques utilisés. Il est donc crucial de connaître la nature exacte des produits présents.

Enfin, la possession d’un détecteur ne suffit pas. Sa fiabilité dépend de deux opérations de maintenance critiques, comme le rappellent systématiquement les recommandations de l’INRS pour les espaces confinés : le test de déclenchement (ou « bump test ») avant chaque utilisation pour vérifier la réaction des cellules et des alarmes, et la calibration périodique en laboratoire (généralement tous les 6 mois) pour réajuster la précision des capteurs. Omettre ces vérifications revient à s’engager dans un espace confiné avec un instrument potentiellement aveugle.

La protection contre les explosions n’est pas une dépense, mais un investissement dans la pérennité de votre outil industriel et la vie de vos collaborateurs. L’étape suivante est la formalisation de votre démarche dans un Document Relatif à la Protection Contre les Explosions (DRPCE) complet et auditable. N’attendez pas l’accident pour agir.
