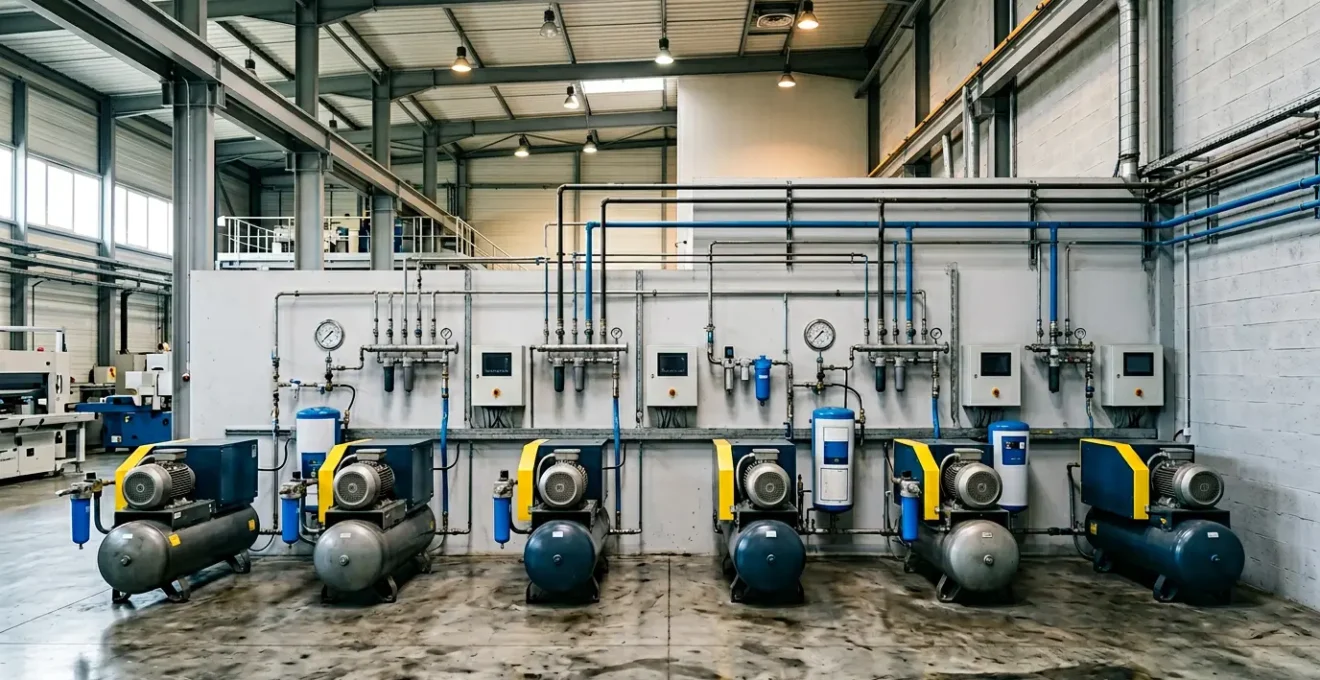

Comment réduire la consommation électrique de vos compresseurs de 20% ?

Pour de nombreux responsables de site, la production d’air comprimé est un mal nécessaire, une commodité dont le coût est noyé dans la facture électrique globale. Cette énergie, pourtant vitale pour d’innombrables process industriels, est souvent la plus chère de l’usine. On estime qu’elle peut représenter entre 10 à 30 % de la consommation électrique totale selon l’activité. Face à ce constat, les réflexes habituels se limitent souvent à des actions curatives : réparer une fuite sifflante, ou baisser la pression du réseau d’un demi-bar. Ces mesures, bien que utiles, ne sont que la partie émergée de l’iceberg.

La véritable optimisation ne réside pas dans une chasse aux gaspillages ponctuelle, mais dans un changement de paradigme. Il faut cesser de voir l’air comprimé comme une charge fixe et commencer à le gérer comme un système de production à part entière, avec ses propres rendements, ses coûts de non-qualité et ses indicateurs de performance. La clé pour atteindre et dépasser les 20% d’économies n’est pas de travailler plus, mais de mesurer mieux pour agir plus intelligemment.

Mais si la véritable opportunité n’était pas seulement de réduire les coûts, mais de créer de la valeur ? La chaleur fatale émise par vos compresseurs, par exemple, n’est pas un déchet mais un co-produit énergétique qui peut être valorisé. Cet article vous propose une approche d’auditeur énergétique. Nous allons décomposer, point par point, les leviers d’optimisation concrets pour transformer votre réseau d’air comprimé en un modèle d’efficience et de rentabilité. De l’impact financier d’un simple trou aux stratégies de pilotage avancées, vous découvrirez une méthode structurée pour reprendre le contrôle de vos dépenses énergétiques.

Pour aborder ce sujet de manière structurée, cet article détaille les principaux postes d’optimisation, des pertes les plus évidentes aux gisements d’économies les plus souvent ignorés. Chaque section vous apportera une analyse et des solutions concrètes pour agir efficacement.

Pourquoi un trou de 3mm dans votre réseau vous coûte 800 € par an ?

Cette question, souvent posée pour marquer les esprits, est en réalité une sous-estimation dangereuse. Si un calcul de coin de table peut aboutir à 800 €, la réalité du terrain est bien plus sévère. Pour un réseau fonctionnant à 7 bars, un simple trou de 3 mm de diamètre représente une perte continue d’environ 13 L/s. Sur une année, ce gaspillage invisible ne vous coûte pas 800 €, mais plus près de 3 000 € HT par an, selon l’Association Technique Énergie Environnement (ATEE). Multipliez ce chiffre par le nombre de fuites inévitables sur un réseau vieillissant (raccords, flexibles, joints) et vous comprenez que le taux de fuite moyen de 20% à 30% dans l’industrie française n’est pas une fatalité, mais une hémorragie financière.

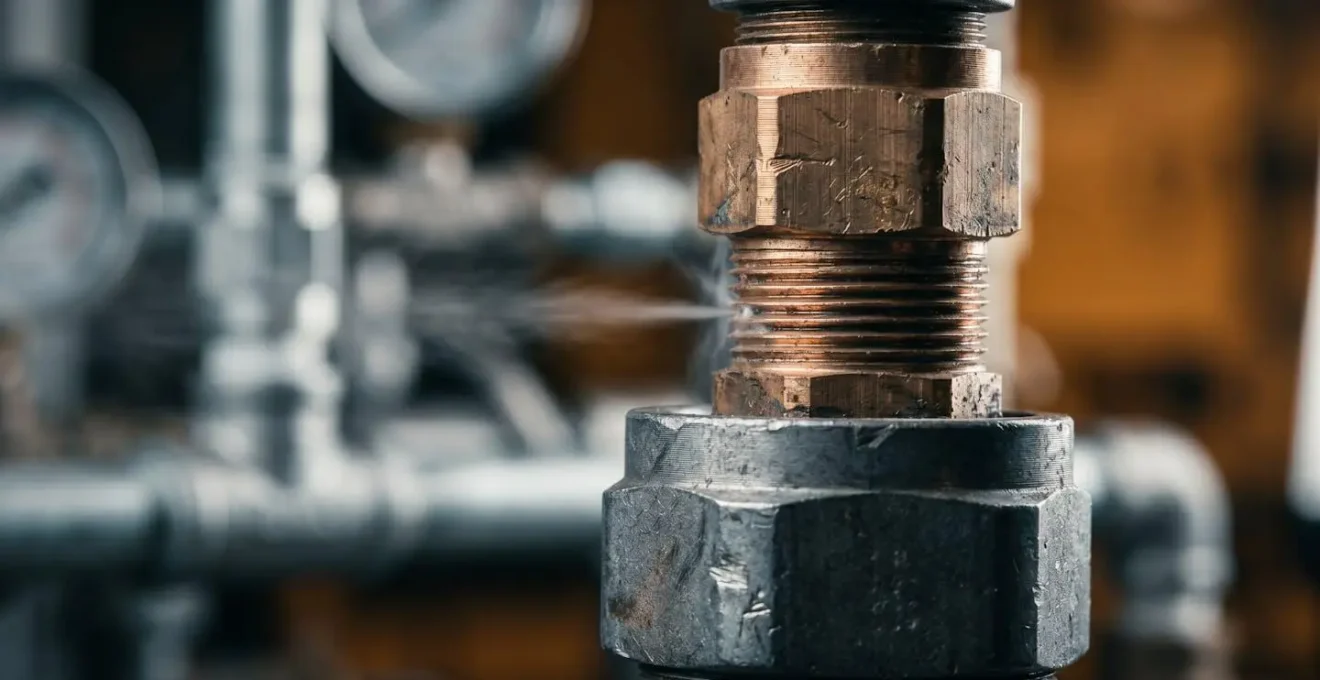

La détection de ces fuites n’est plus une affaire d’oreille ou d’eau savonneuse. Des technologies comme la détection ultrasonore permettent de localiser précisément et de quantifier chaque perte, même dans un environnement bruyant. L’objectif n’est pas seulement de « boucher les trous », mais d’établir un plan de maintenance préventive pour éviter leur réapparition. Cela implique une surveillance régulière, le remplacement programmé des composants d’usure et, surtout, la sensibilisation des équipes qui sont en première ligne pour repérer les anomalies.

Comment calculer le volume de cuve idéal pour éviter les démarrages intempestifs ?

Un compresseur qui démarre et s’arrête constamment est le symptôme d’un système mal équilibré, et une source de surconsommation électrique majeure. Chaque démarrage provoque un pic d’intensité qui stresse le moteur et gaspille de l’énergie. Le réservoir d’air, ou « cuve », n’est pas qu’un simple volume de stockage ; il agit comme un tampon énergétique, lissant les variations de la demande et permettant au compresseur de fonctionner sur des cycles plus longs et plus efficaces. Un volume inadapté est donc une garantie de facture élevée.

Le dimensionnement de la cuve dépend directement de la technologie de votre compresseur et de votre consommation. Le calcul ne doit rien laisser au hasard :

• Pour un compresseur à vis : le volume de la cuve (en m³) doit être d’environ 0,3 fois le débit du compresseur (en m³/min).
• Pour un compresseur à piston : ce ratio passe à 0,4 fois le débit, car cette technologie supporte moins bien les cycles courts.

Ce calcul de base doit être affiné en intégrant les pertes de charge du réseau et des équipements de traitement (sécheur, filtres), qui peuvent représenter jusqu’à 1,3 bar de chute de pression. L’objectif est de s’assurer que même au point le plus éloigné, la pression reste suffisante pour les outils, tout en limitant le nombre de démarrages à un niveau acceptable pour le constructeur (généralement autour de 30 cycles par heure). N’oubliez pas non plus qu’en France, ces équipements sont soumis à une réglementation stricte, impliquant notamment une requalification tous les 10 ans pour les Équipements Sous Pression (ESP).

Vis ou piston : quelle technologie pour un atelier de carrosserie ?

Le choix entre un compresseur à vis et un compresseur à piston est une décision stratégique qui impacte directement la qualité du travail et la consommation énergétique. Pour un atelier de carrosserie, où les besoins varient de la simple soufflette à l’alimentation continue d’une cabine de peinture, il n’y a pas de réponse unique, mais un choix de raison basé sur le profil d’utilisation. Le compresseur à piston, moins cher à l’achat, est parfait pour des usages intermittents et courts. Le compresseur à vis, lui, est conçu pour fournir un débit d’air constant sur de longues périodes, ce qui est indispensable pour les applications critiques comme la peinture.

L’erreur est de ne considérer que le coût d’investissement. La véritable analyse doit intégrer la qualité de l’air produit, qui est un facteur de rentabilité majeur en carrosserie. Un air mal traité, contenant des particules d’huile ou de l’humidité, est la cause directe de défauts comme les « cratères de silicone » sur les vernis, entraînant des reprises coûteuses. Pour ces applications, une qualité d’air de classe 1.4.1 selon la norme ISO 8573-1 est requise, une performance plus facile à atteindre et à maintenir avec un système à vis équipé d’un bon traitement d’air.

En synthèse, le piston est l’outil polyvalent pour les tâches annexes, tandis que la vis est l’assurance qualité pour le cœur du métier : la peinture. Un atelier optimisé combine souvent les deux technologies pour répondre au plus juste à chaque besoin, évitant de faire tourner un gros compresseur à vis pour un simple coup de soufflette.

Le risque de l’eau dans le réseau pour vos outils pneumatiques

L’air atmosphérique aspiré par un compresseur est naturellement chargé d’humidité. En le comprimant, cette humidité se condense et se transforme en eau liquide, un véritable poison pour votre réseau et vos équipements. La présence d’eau n’est pas un simple désagrément ; c’est un coût de non-qualité direct et mesurable. Elle provoque la corrosion interne des tuyauteries, ce qui génère des particules de rouille qui viendront colmater filtres et outils. Elle altère la lubrification des moteurs d’outils pneumatiques, entraînant une usure prématurée et des pannes fréquentes. Enfin, elle contamine les process, comme la peinture ou le sablage, rendant le travail non conforme.

Lutter contre l’humidité n’est donc pas une option, mais une nécessité économique. L’installation d’un sécheur d’air (frigorifique ou par adsorption selon le point de rosée requis) est un investissement au retour rapide. Il protège l’ensemble de la chaîne, de la production d’air à son utilisation finale, garantissant la longévité de vos investissements et la qualité de votre production. Ignorer ce point revient à accepter une dégradation progressive de tout votre parc pneumatique.

La gestion de l’humidité est donc un pilier de la performance de votre système. Elle conditionne la fiabilité de vos outils et la pérennité de votre réseau. C’est un investissement qui se chiffre en économies de maintenance et en gains de productivité.

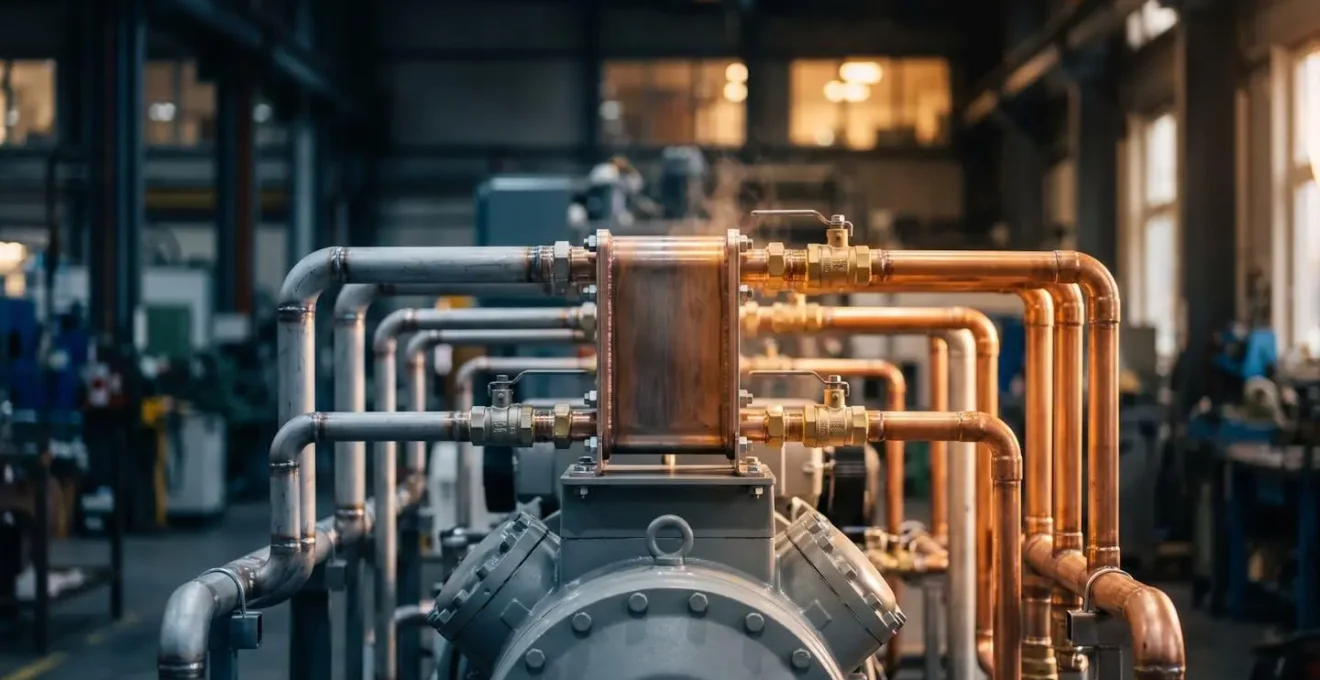

Chauffage gratuit : comment récupérer les calories de votre compresseur pour l’atelier ?

Un compresseur d’air est une machine au rendement énergétique paradoxal : près de 90% de l’électricité qu’il consomme n’est pas convertie en énergie pneumatique, mais dissipée sous forme de chaleur. Cette chaleur « fatale » est trop souvent considérée comme un déchet à évacuer, alors qu’elle constitue un co-produit énergétique de grande valeur. En effet, des études montrent que jusqu’à 90 % de l’énergie fournie à un compresseur peut être récupérée et réutilisée, offrant une source de chauffage quasiment gratuite.

La mise en place d’un système de récupération de chaleur est un des investissements les plus rentables dans l’optimisation d’une centrale d’air. Le retour sur investissement est souvent inférieur à deux ans, et les solutions techniques sont matures et adaptables à de nombreux contextes :

1. Chauffage direct d’atelier : La solution la plus simple consiste à installer un échangeur air-air. Un système de gaines capte l’air chaud sortant du compresseur et le distribue dans les locaux de production ou les entrepôts pendant l’hiver.
2. Production d’Eau Chaude Sanitaire (ECS) : Un échangeur thermique eau-huile ou eau-air peut préchauffer l’eau destinée aux sanitaires et vestiaires du personnel, réduisant considérablement la consommation du chauffe-eau principal.
3. Préchauffage d’eau de process : Dans les industries (agroalimentaire, chimie, etc.) qui utilisent de l’eau chaude dans leurs procédés, la chaleur récupérée peut servir à préchauffer cette eau, diminuant l’énergie nécessaire pour l’amener à la température requise.

En France, ces projets sont de plus éligibles aux Certificats d’Économies d’Énergie (CEE), ce qui permet de financer une partie significative de l’investissement initial.

Comment installer un plan de comptage pour identifier les machines énergivores ?

On ne peut améliorer que ce que l’on mesure. Sans un plan de comptage précis, optimiser un réseau d’air comprimé relève de la divination. L’objectif est de passer d’une vision macroscopique (la ligne « électricité » sur la facture) à un pilotage fin, basé sur des données réelles. La clé de voûte de ce pilotage est l’Indicateur de Performance Énergétique (IPE), ou énergie spécifique, exprimé en kWh/Nm³. Ce ratio, qui mesure l’énergie électrique consommée pour produire un normo mètre cube d’air, est le véritable thermomètre de l’efficacité de votre centrale.

Mettre en place un système de mesurage efficace ne consiste pas à simplement poser des compteurs. C’est une démarche méthodique qui permet de cartographier les flux et d’identifier les dérives. Le suivi de cet IPE en temps réel permet de détecter immédiatement une anomalie : une augmentation soudaine peut signaler une nouvelle fuite importante, un filtre colmaté ou un dysfonctionnement de compresseur. En installant des débitmètres sur les différentes lignes de production, vous pouvez également allouer les coûts énergétiques à chaque atelier ou machine, et ainsi identifier les consommateurs les plus gourmands et les plus rentables.

Ce système de mesurage transforme la gestion de l’air comprimé d’une contrainte subie à une performance pilotée, où chaque décision d’investissement peut être justifiée par des données tangibles.

12V ou 18V : le 12V suffit-il pour un usage professionnel intensif ?

Ce titre, issu du monde de l’outillage électroportatif, pose une question encore plus fondamentale pour un auditeur énergétique : l’outil pneumatique est-il toujours la solution la plus pertinente ? L’habitude et la robustesse légendaire des outils à air ont conduit à leur prolifération dans les ateliers, mais leur efficacité énergétique est désastreuse. Le coût de production de l’air comprimé est élevé, de l’ordre de 0,12 à 0,16 kWh par Nm³ à 7 bar, et le rendement global de la chaîne est faible : on estime que seuls 10 à 15 % de l’énergie électrique initiale sont réellement restitués en travail mécanique au poste de travail. Le reste est perdu en chaleur, en fuites et en pertes de charge.

Face à ce constat, l’alternative des outils électriques sans fil modernes (12V, 18V et plus) devient économiquement très attractive pour de nombreuses applications. Leur rendement moteur est bien supérieur et leur consommation est directe, mesurable et sans les pertes systémiques d’un réseau d’air. La question n’est plus « pneumatique ou électrique ? », mais « quel outil pour quel usage ? ».

Une stratégie d’optimisation énergétique passe donc aussi par un audit des postes de travail. Remplacer des visseuses pneumatiques utilisées pour de l’assemblage de précision par des modèles électriques contrôlés en couple peut générer des économies substantielles, tout en améliorant la qualité et la traçabilité du process. Le pneumatique reste indispensable dans certains cas (zones ATEX, marteaux-piqueurs), mais son usage ne doit plus être systématique.

Comment réaliser un audit énergétique industriel conforme pour économiser 15% ?

Atteindre une réduction de 15%, 20% ou même plus de sa consommation liée à l’air comprimé n’est pas le fruit du hasard. C’est le résultat d’une démarche structurée : l’audit énergétique. Selon l’ADEME, un plan d’optimisation bien conduit peut générer de 20 à 35 % de réduction de consommation, avec des temps de retour sur investissement souvent inférieurs à 2 ans. Un audit n’est pas une simple campagne de détection de fuites ; c’est un diagnostic complet de l’ensemble du système, de la production à l’utilisation, visant à établir un plan d’action chiffré et priorisé.

Pour être efficace, cet audit doit être mené avec rigueur et les bons outils. Le choix du prestataire est donc crucial. Pour vous assurer de la qualité de la prestation, votre cahier des charges doit être exigeant et conforme aux standards, notamment la norme NF EN 16247 pour les grandes entreprises. Il doit impérativement inclure :

• Des mesures de consommation et de débit en continu sur une période représentative (7 jours minimum) pour capturer tous les cycles de production (travail, nuit, week-end).
• L’utilisation d’un analyseur de réseau électrique pour mesurer la puissance réelle appelée par les compresseurs, et pas seulement les données du constructeur.
• Le déploiement de débitmètres, si possible non-intrusifs, pour quantifier les flux sans arrêter la production.
• Une campagne de détection ultrasonore des fuites avec localisation, quantification et estimation du coût de chaque fuite pour prioriser les réparations.

Le rapport final ne doit pas être une simple liste de constats, mais un véritable outil d’aide à la décision. Il doit présenter un bilan énergétique détaillé, des préconisations claires avec un calcul du coût des travaux, des économies attendues et du temps de retour sur investissement pour chaque action proposée.

Lancer une démarche d’audit énergétique de votre système d’air comprimé est l’étape la plus rentable que vous puissiez entreprendre pour réduire durablement vos charges fixes. Évaluez dès maintenant les prestataires qualifiés pour réaliser ce diagnostic complet et transformer vos coûts énergétiques en gains de compétitivité.
