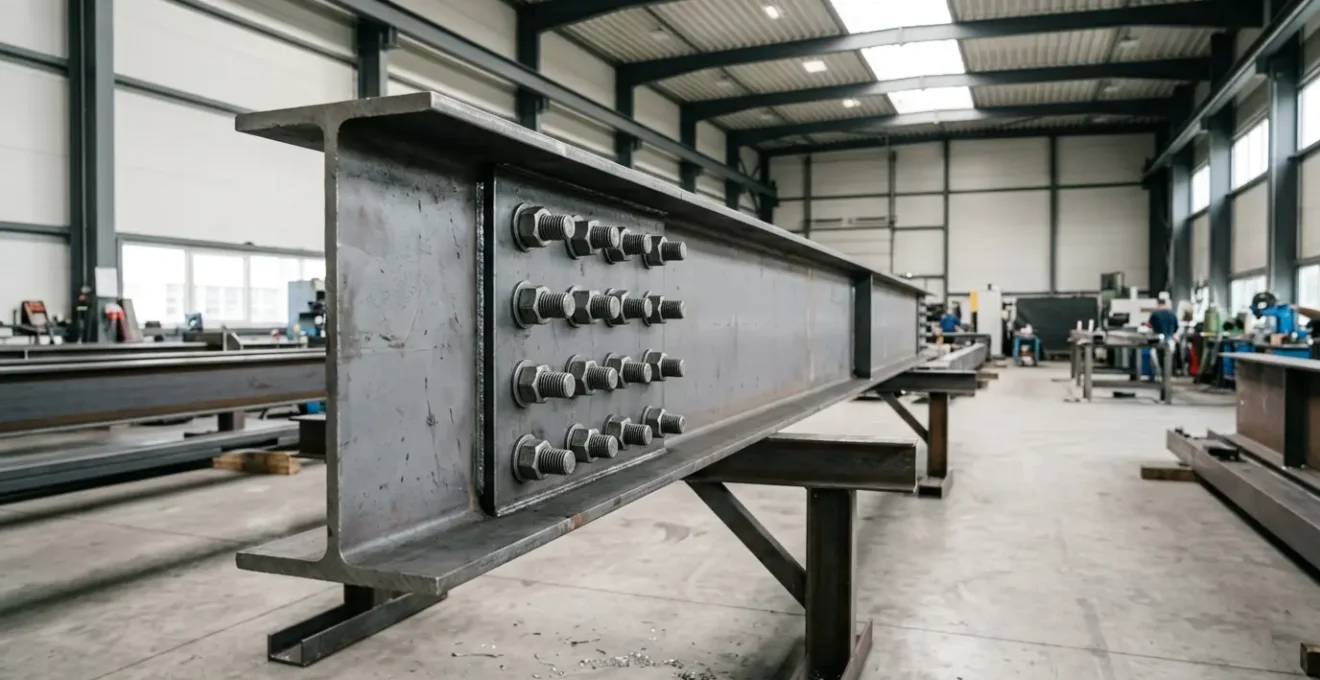

Comment dimensionner un assemblage boulonné pour résister aux vibrations intenses ?

Dans le domaine de la construction mécanique et métallique, l’alternative à la soudure est une quête constante. L’assemblage boulonné offre une flexibilité inégalée : démontabilité, maintenance facilitée et absence de travail à chaud. Cependant, cette solution présente un talon d’Achille notoire : sa vulnérabilité aux vibrations. Celles-ci, qu’elles soient d’origine opérationnelle ou environnementale, peuvent entraîner une perte de précontrainte progressive, menant au desserrage et, dans le pire des cas, à la rupture de l’assemblage. Cette problématique est au cœur des préoccupations de tout bureau d’études cherchant à garantir la pérennité et la sécurité de ses structures.

Face à ce risque, les réflexes courants consistent à employer des écrous-freins, du frein-filet ou à augmenter la classe de résistance de la visserie. Ces solutions, bien que parfois pertinentes, ne sont que la partie émergée de l’iceberg. Elles traitent le symptôme sans toujours s’attaquer à la cause fondamentale. La véritable ingénierie de l’assemblage anti-vibratoire ne réside pas dans une surenchère de composants « haute performance », mais dans une compréhension systémique des phénomènes physiques et des contraintes réglementaires, notamment en France où la norme EN 1090 impose une rigueur de conception et d’exécution.

L’approche correcte est donc contre-intuitive. Il ne s’agit pas simplement de « bloquer » la rotation, mais de créer un système où les forces de frottement induites par une précontrainte maîtrisée sont supérieures aux forces transversales générées par les vibrations. Cet article propose un changement de paradigme : passer d’une logique de composant à une logique de système. Nous analyserons les erreurs de conception courantes, évaluerons l’efficacité réelle des différentes solutions de freinage et explorerons les alternatives réglementaires pour concevoir des assemblages démontables aussi fiables qu’une liaison permanente.

Pour aborder cette problématique avec méthode, cet article est structuré autour des questions techniques fondamentales que se pose tout concepteur. Nous examinerons chaque aspect, du choix de la visserie à la validation réglementaire, afin de vous fournir une méthodologie de dimensionnement complète et fiable.

Vis 8.8 ou 10.9 : quel risque à sur-qualifier la visserie dans un assemblage souple ?

Le choix de la classe de résistance d’une vis est une décision fondamentale en conception mécanique. L’intuition pousse souvent à sur-qualifier, en se disant « qui peut le plus, peut le moins ». Pourtant, dans le contexte des vibrations, remplacer une vis de classe 8.8 par une 10.9 peut être une erreur critique. Une vis de classe 8.8 standard présente, selon la norme ISO 898-1, une limite de rupture de 800 N/mm² et une limite élastique de 640 N/mm². La classe 10.9, elle, atteint 1000 N/mm² et 900 N/mm² respectivement. Elle est donc objectivement plus « résistante » en traction pure.

Cependant, cette résistance accrue a une contrepartie : une diminution de la ductilité. Une vis 10.9 est plus rigide, plus cassante. Face à des chocs ou des vibrations, une vis de classe 8.8 possède une meilleure capacité à se déformer élastiquement pour absorber l’énergie sans rompre. À l’inverse, la vis 10.9, moins « souple », accumulera plus rapidement des micro-fissures de fatigue sous des charges dynamiques, surtout si l’assemblage lui-même est souple. Le risque n’est plus le desserrage, mais la rupture nette de la vis. Le sur-dimensionnement en résistance mène ici à une fragilisation du système.

Le tableau suivant illustre bien cette différence de comportement, qui doit guider le choix en fonction de l’application.

En conclusion, la classe 10.9 est réservée aux assemblages rigides où les efforts de traction sont prédominants et contrôlés. Pour une structure soumise à des vibrations et des charges dynamiques imprévisibles, la ductilité d’une vis 8.8 offre une sécurité supérieure contre la rupture par fatigue.

Rondelle grower, écrou nylstop ou frein filet : qui gagne vraiment contre les vibrations ?

La lutte contre le desserrage a engendré une multitude de solutions, mais toutes ne se valent pas. La plus répandue, la rondelle à denture ou « Grower », est paradoxalement l’une des moins efficaces, voire contre-productive. Son principe est de « mordre » la surface de l’écrou et de la pièce. Or, sous l’effet des vibrations, cette indentation crée des points de concentration de contraintes et finit par « usiner » la matière, ce qui provoque une perte de précontrainte et accélère le desserrage. Des essais normalisés sont sans appel : le test de vibration Junker (DIN 65151) montre que les rondelles Grower provoquent un desserrage souvent plus rapide qu’un assemblage sans aucune rondelle.

Les écrous auto-freinés type « Nylstop » (avec une bague en polyamide) offrent une bien meilleure performance. La bague plastique crée une friction constante sur les filets de la vis, s’opposant efficacement à la rotation. Leur limite réside dans leur sensibilité à la température (généralement inefficaces au-delà de 120°C) et le fait qu’ils ne sont pas réutilisables indéfiniment. Le frein-filet (résine anaérobie) est une excellente solution chimique. Il polymérise en l’absence d’air, collant les filets et comblant les jeux. Il offre un freinage efficace et une bonne étanchéité, mais complique le démontage et nécessite un nettoyage méticuleux avant réapplication.

La solution mécanique la plus performante contre les vibrations extrêmes reste les systèmes de rondelles à effet de cames (type Nord-Lock). Ce système utilise une paire de rondelles dont les cames internes ont un angle supérieur au pas du filet de la vis. Toute tentative de desserrage induit une augmentation de la précontrainte, bloquant ainsi l’écrou de manière mécanique. Leur efficacité est validée par le test Junker, où elles maintiennent la précontrainte même sous les sollicitations les plus sévères.

Rivets de structure : comment assembler des profils fermés sans accès arrière ?

L’assemblage de profilés creux (tubes carrés, rectangulaires ou ronds) représente un défi majeur. Le boulonnage traversant classique est impossible faute d’accès à l’intérieur du profilé pour positionner un écrou. La solution traditionnelle est le soudage, avec ses contraintes : besoin d’un soudeur qualifié, déformation thermique, traitement post-soudage et, en France, l’obligation d’un permis feu sur de nombreux sites. Une alternative mécanique puissante et de plus en plus plébiscitée par les bureaux de contrôle est le boulon à expansion, ou « boulon aveugle ».

Le principe est ingénieux : le boulon est inséré depuis l’extérieur dans un trou pré-percé. Lors du serrage de la tête, un mécanisme (généralement une douille expansible ou une clavette basculante) se déploie à l’intérieur du profilé creux, créant un appui solide à l’arrière. L’installation ne requiert qu’un accès unilatéral et s’effectue à froid avec une simple clé dynamométrique. Cette technologie, incarnée par des produits comme le Hollo-Bolt, offre des avantages décisifs en termes de rapidité d’exécution et de sécurité sur chantier. Des versions existent avec des agréments techniques européens (ATE) et une résistance au feu certifiée, les rendant aptes à des applications structurelles conformes aux Eurocodes.

Cette comparaison met en évidence les gains opérationnels et sécuritaires de l’assemblage par boulon aveugle pour les profilés creux, une alternative validée pour la construction métallique en France.

L’erreur d’assembler vis inox et tôle alu sans isolation

L’association de métaux de natures différentes est une source fréquente de pathologie dans les structures métalliques. L’assemblage d’une visserie en acier inoxydable sur une tôle en aluminium est un cas d’école de corrosion galvanique. En présence d’un électrolyte (même une simple humidité ambiante), les deux métaux forment une « pile ». L’aluminium, étant moins « noble » (plus électronégatif) que l’acier inoxydable, devient l’anode et se corrode de manière accélérée, tandis que l’inox (la cathode) est protégé. La différence de potentiel entre l’aluminium et l’acier inoxydable peut atteindre près de 2,5V, créant un phénomène de corrosion très virulent qui peut détruire la tenue mécanique de l’assemblage.

Cette corrosion se manifeste par la formation d’une poudre blanche (hydroxyde d’aluminium) autour de la tête de vis, et par une dégradation rapide de l’aluminium sous la surface de contact. L’erreur est de croire que la nature « inoxydable » de la vis protège l’ensemble. En réalité, elle ne fait qu’accélérer la dégradation de la pièce la plus faible, l’aluminium.

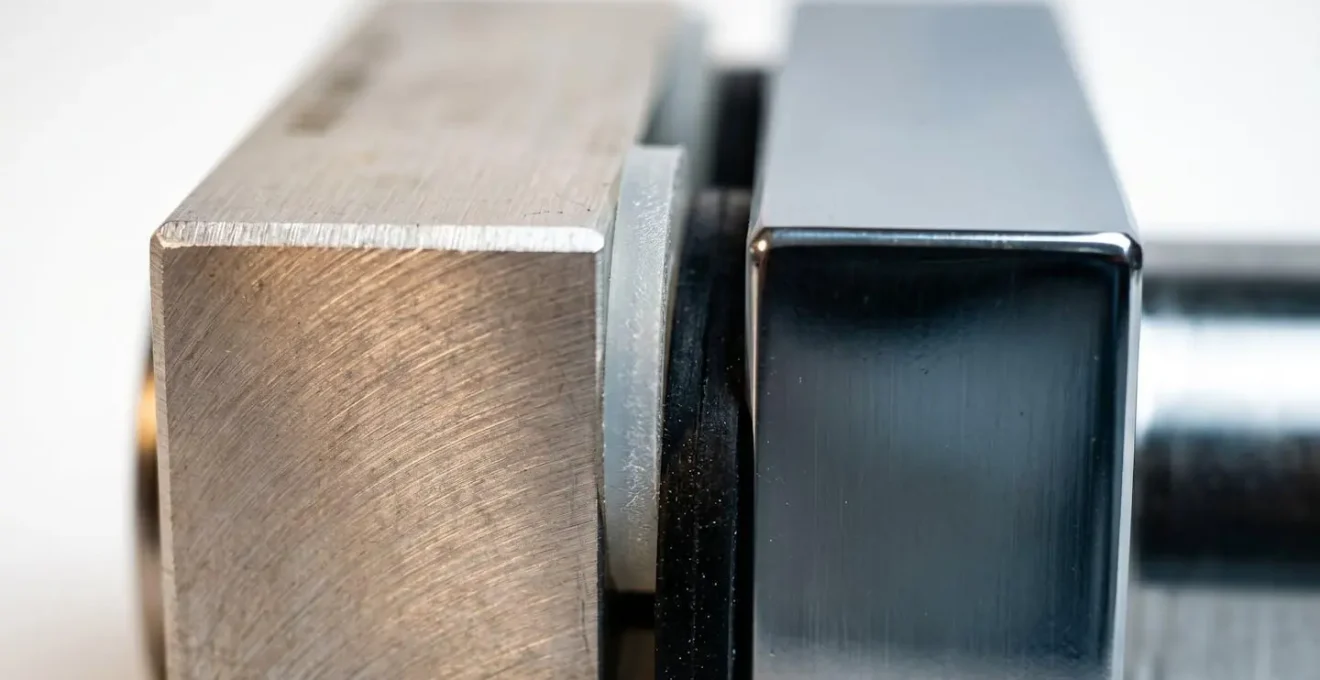

Pour prévenir ce phénomène, il est impératif de rompre le contact électrique entre les deux métaux. Ceci s’obtient par l’interposition de matériaux isolants. L’illustration suivante schématise ce principe de séparation, qui est la seule garantie de durabilité pour un assemblage bimétallique.

Comme le montre ce principe, l’objectif est de créer une barrière diélectrique complète. Le choix des matériaux isolants et leur mise en œuvre doivent être rigoureux pour garantir l’intégrité de l’assemblage sur le long terme. Cette isolation est d’ailleurs une exigence dans plusieurs Documents Techniques Unifiés (DTU) en France.

Clé dynamométrique : pourquoi le « serrage au feeling » est interdit en structure ?

Le serrage d’un boulon a un objectif unique : générer une tension dans le corps de la vis (la précontrainte) qui va « serrer » les pièces l’une contre l’autre. C’est cette force de serrage, et le frottement qu’elle induit, qui s’oppose aux efforts de cisaillement et empêche le glissement et le desserrage sous l’effet des vibrations. Le couple de serrage, mesuré avec une clé dynamométrique, n’est qu’un moyen indirect et approximatif pour atteindre la précontrainte cible. Un serrage « au feeling », même par un opérateur expérimenté, est totalement proscrit en construction métallique structurelle pour une raison simple : il est impossible de garantir la précontrainte appliquée.

Un sous-serrage est la cause la plus fréquente de défaillance : la précontrainte est insuffisante, les forces de frottement sont trop faibles et l’assemblage se desserre rapidement. Un sur-serrage est tout aussi dangereux : il peut amener la vis au-delà de sa limite élastique. La vis se déforme alors de manière permanente (elle s’allonge), perd sa capacité à maintenir la tension et peut rompre sous une charge de service. Le contrôle du serrage n’est donc pas une option, mais une exigence fondamentale de sécurité et de conformité.

En France et en Europe, la norme d’exécution des structures en acier et en aluminium, la NF EN 1090, est particulièrement stricte sur ce point. Elle impose des procédures de serrage contrôlées et documentées pour les assemblages à haute résistance. Le non-respect de ces exigences engage directement la responsabilité du constructeur.

Sans procédure de serrage contrôlé, une entreprise française ne peut légalement pas commercialiser sa structure.

– Exigences de la norme NF EN 1090, Norme européenne de construction en acier et aluminium

L’utilisation d’une clé dynamométrique étalonnée périodiquement (selon un plan validé par un laboratoire accrédité COFRAC en France, par exemple) est donc le minimum requis. Pour les applications les plus critiques, des méthodes plus précises comme le serrage à la rotation contrôlée ou l’utilisation de visseuses à couple et angle contrôlés sont nécessaires pour garantir la traçabilité et la conformité.

Comment sélectionner l’outillage à main pour un usage intensif sans exploser le budget ?

L’obligation de réaliser un serrage contrôlé implique un investissement dans un outillage de précision. Pour un bureau d’études ou un atelier, la question du budget est centrale. Il n’est pas toujours nécessaire d’opter pour les marques les plus onéreuses pour garantir la conformité et la fiabilité, à condition de faire des choix éclairés. La première étape est de définir le besoin réel : quelle est la plage de couples de serrage la plus fréquente ? Quel est le niveau de précision requis par les normes applicables au projet ?

Pour un usage intensif, la robustesse et la répétabilité de l’outil sont primordiales. Les marques premium (Facom, Stahlwille) sont des références en termes de durabilité, mais des challengers comme KS Tools proposent des gammes professionnelles avec un excellent rapport qualité/prix, souvent suffisantes pour de nombreuses applications industrielles. Les distributeurs spécialisés comme Würth ou Berner offrent également des solutions performantes, souvent couplées à des services de conseil et de suivi appréciables pour une PME.

Au-delà de l’achat neuf, plusieurs stratégies permettent d’optimiser le budget :

• Le marché de l’occasion certifié : Pour des clés dynamométriques de marques reconnues, le marché de l’occasion peut être une excellente source d’économies, à condition de faire vérifier et étalonner l’outil par un laboratoire accrédité avant sa mise en service.
• La location : Pour des besoins ponctuels, notamment pour des serrages à très forts couples nécessitant un outillage hydraulique ou électrique spécifique, la location est la solution la plus rentable.
• L’étalonnage régulier : Investir dans un contrat d’étalonnage périodique est plus économique que de devoir remplacer un outil défaillant ou, pire, de subir les conséquences d’un serrage non conforme.
• La formation du personnel : Un opérateur bien formé utilise l’outil correctement, évite l’usure prématurée et les erreurs de mesure, ce qui représente une économie sur le long terme.

Le choix final doit être un arbitrage entre le coût d’acquisition, la fréquence d’utilisation, et le coût total de possession incluant la maintenance et l’étalonnage obligatoires.

Pourquoi une flèche de 5mm sur une lisse chargée est-elle acceptable ou non ?

La question de la flèche admissible (la déformation sous charge d’un élément structurel) n’est pas qu’une considération esthétique. Une flèche de 5 mm sur une lisse peut être parfaitement acceptable d’un point de vue de la résistance pure (la lisse ne va pas rompre), mais totalement inacceptable du point de vue du comportement dynamique de la structure. C’est ici que la notion de rigidité du système prend tout son sens. Une structure trop « souple », même si elle est suffisamment résistante, aura une fréquence propre basse. Si cette fréquence entre en coïncidence avec la fréquence des vibrations appliquées (moteur, vent, passage de véhicules…), le système entre en résonance.

Le phénomène de résonance amplifie de manière exponentielle les déplacements et les contraintes internes. Un assemblage boulonné, même parfaitement dimensionné et serré, ne pourra pas résister à ces sollicitations amplifiées. La précontrainte sera perdue en quelques cycles et les composants finiront par céder par fatigue. La limitation de la flèche (par exemple à L/250 ou L/400 selon les Eurocodes) n’est donc pas seulement une règle pour le confort visuel, c’est une mesure fondamentale pour s’assurer que la structure est suffisamment rigide pour que sa fréquence propre soit loin des fréquences de sollicitation potentielles.

Le calcul de la flèche est donc un indicateur indirect mais crucial de la sensibilité de la structure aux vibrations.

Une structure trop souple peut entrer en résonance et amplifier les effets des vibrations, rendant inefficaces les solutions de freinage classiques.

– Principes de dimensionnement selon Eurocodes, NF EN 1993 – Calcul des structures en acier

En conclusion, une flèche de 5mm est acceptable si, et seulement si, l’analyse modale de la structure démontre que sa rigidité globale la met à l’abri de tout risque de résonance dans ses conditions d’utilisation. Sinon, il est impératif d’augmenter l’inertie des profilés (les rendre plus « rigides ») pour déplacer la fréquence propre de la structure hors de la zone de danger. La tenue aux vibrations commence par la conception d’une structure intrinsèquement rigide.

Quel métal d’apport choisir pour souder de l’inox 316L sur de l’acier carbone ?

La question du métal d’apport pour une soudure hétérogène entre inox et acier carbone (soudure « noire-blanche ») est un problème classique qui trouve un parallèle direct dans le monde des assemblages boulonnés. Pour souder ces deux matériaux, on utilise un métal d’apport sur-allié, généralement un inox 309L, qui agit comme une couche de transition chimique pour éviter la fissuration. Cette complexité met en lumière les avantages d’une solution mécanique démontable, surtout lorsque les contraintes de démontage, de maintenance ou de réglementation (ATEX, agroalimentaire) sont présentes.

Plutôt que de gérer les complexités du soudage hétérogène, un assemblage boulonné, à condition d’être correctement conçu, offre une alternative plus simple et souvent plus sûre. Le défi n’est plus chimique mais électrochimique : il faut gérer la corrosion galvanique que nous avons détaillée précédemment. L’utilisation de boulonnerie inox sur une structure en acier carbone crée une pile galvanique, mais bien moins active que le couple inox/aluminium. Toutefois, une isolation via des rondelles et canons reste une bonne pratique pour les environnements très corrosifs.

Le choix entre soudure et assemblage boulonné isolé se résume alors à un arbitrage technique et économique. Le tableau suivant compare les deux approches dans le contexte réglementaire et pratique français.

Finalement, l’assemblage boulonné se présente comme une solution d’ingénierie mature, fiable et réglementée, capable de remplacer la soudure dans de très nombreuses applications structurelles, à condition de maîtriser les principes de rigidité, de précontrainte et d’isolation.

Pour garantir la sécurité et la conformité de vos structures, l’étape suivante consiste à intégrer systématiquement ces principes dans vos notes de calcul et vos procédures de montage, en vous appuyant sur les normes en vigueur comme les Eurocodes et la NF EN 1090.
