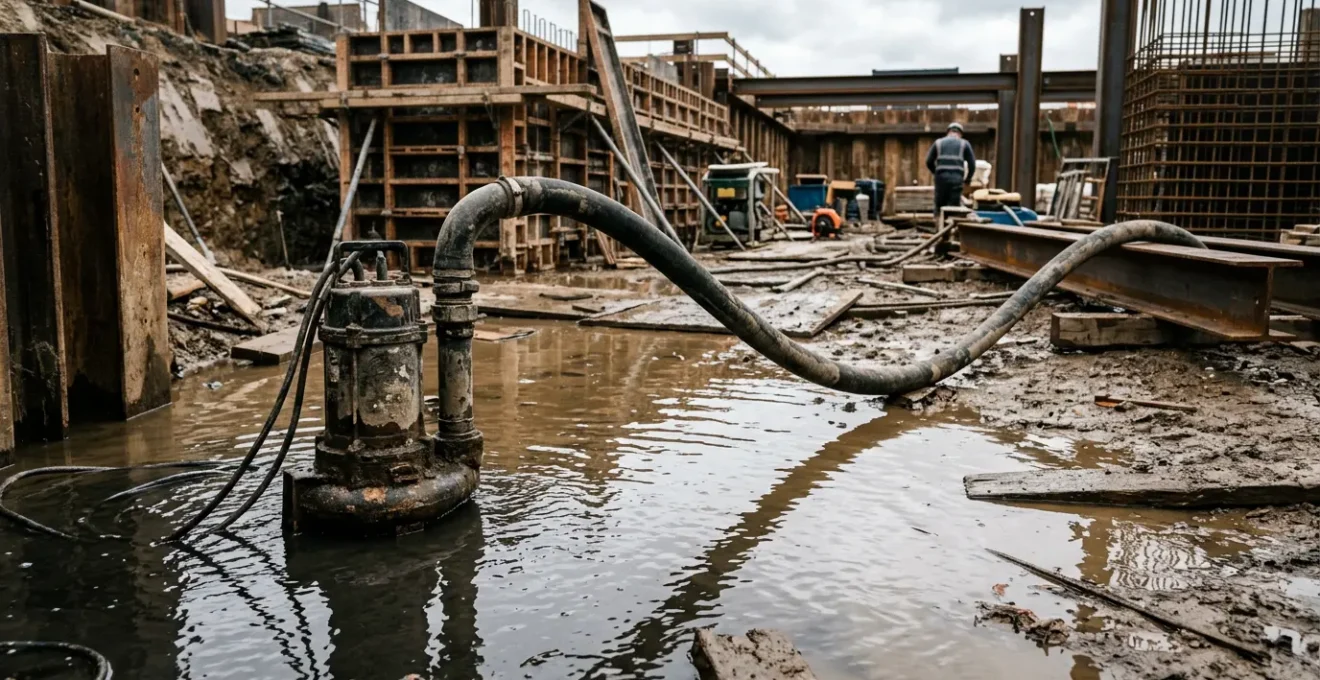

Quelle pompe de relevage choisir pour un chantier inondé avec des eaux chargées ?

En tant que chef de chantier, vous connaissez ce scénario par cœur. Des pluies diluviennes, une nappe phréatique qui remonte, et votre fond de fouille se transforme en piscine. La pompe de relevage, censée être votre meilleure alliée, toussote, se bloque ou, pire, rend l’âme. Le chantier prend du retard, les coûts explosent, et la direction s’impatiente. Vous avez l’impression d’avoir tout essayé : des pompes plus grosses, des marques différentes, mais le cycle infernal des pannes se répète.

Le réflexe commun est de consulter les catalogues, de comparer les débits et les prix d’achat. On vous parle de « granulométrie », de « hauteur de refoulement », de « eaux chargées ». Ces conseils, bien que justes, ne sont que la partie émergée de l’iceberg. Ils traitent les symptômes, pas la cause profonde de vos problèmes. Ils ne répondent pas à la question qui vous empêche de dormir : pourquoi vos pompes, même les plus robustes, finissent-elles par griller prématurément dans l’environnement hostile d’un chantier ?

La véritable clé n’est pas dans le choix d’une pompe, mais dans la mise en place d’un système de pompage fiable et résilient. Il s’agit de passer d’un simple achat d’équipement à un arbitrage stratégique. L’enjeu est de comprendre les forces invisibles qui détruisent vos machines de l’intérieur, de la physique hydraulique à la réglementation environnementale, en passant par la rentabilité financière de votre motorisation.

Cet article n’est pas un catalogue de plus. C’est le carnet de terrain d’un ingénieur hydraulique, conçu pour vous donner les outils de diagnostic et de décision. Nous allons disséquer ensemble les raisons cachées des pannes, apprendre à dimensionner un équipement pour qu’il dure, évaluer les risques et les coûts, et enfin, mettre sur pied une stratégie qui transformera votre gestion de l’eau d’un casse-tête permanent en un avantage opérationnel maîtrisé.

Pourquoi vos pompes grillent-elles systématiquement après 3 mois d’usage intensif ?

La première étape pour résoudre un problème est de poser le bon diagnostic. Si vos pompes de relevage ont une espérance de vie qui se mesure en semaines plutôt qu’en années, ce n’est pas une fatalité liée au « milieu difficile » du BTP. C’est le symptôme d’une maladie chronique dont les causes sont bien identifiées. Alors que les professionnels du secteur s’accordent sur une durée de vie de 8 à 15 ans pour un matériel bien entretenu, la réalité des chantiers est souvent bien différente.

L’autopsie d’une pompe « grillée » révèle rarement une défaillance soudaine et imprévisible. Il s’agit plutôt de l’aboutissement d’une lente agonie, causée par une accumulation de négligences et d’erreurs de conception. L’absence d’un plan de maintenance structuré est la cause numéro une. Une pompe mal entretenue voit sa durée de vie chuter de plus de moitié.

Les pannes les plus courantes ne viennent pas d’un défaut du moteur lui-même, mais de ses périphériques, qui sont les premiers à souffrir. Pensez à l’encrassement des flotteurs, qui perturbe le cycle de démarrage et peut laisser la pompe tourner à sec ou, au contraire, ne pas démarrer du tout face à une inondation. Visualisez l’accumulation de graisses et de boues qui finit par bloquer les capteurs de niveau. Le problème le plus insidieux reste cependant le dimensionnement inadapté. Une pompe surdimensionnée provoquera des démarrages trop fréquents (cycles courts) qui usent prématurément le moteur et les contacteurs, tandis qu’une pompe sous-dimensionnée tournera en continu sans jamais parvenir à évacuer le volume d’eau, menant à une surchauffe fatale.

Cesser de voir ces pannes comme des incidents isolés est le premier pas. Il faut les analyser comme les résultats d’un système défaillant. La question n’est pas « quelle pompe est la plus solide ? », mais « quel système de pompage vais-je mettre en place pour que ma pompe fonctionne dans ses conditions optimales ? ».

Comment dimensionner votre groupe de pompage pour une hauteur de refoulement de 10m ?

Le dimensionnement n’est pas une simple formalité technique, c’est l’acte fondateur de la fiabilité de votre installation. Une erreur à cette étape et vous condamnez votre pompe avant même de l’avoir branchée. Le concept clé à maîtriser est la Hauteur Manométrique Totale (HMT). Oubliez les approximations : pour un chantier exigeant, seule une HMT calculée avec précision vous garantira une performance durable. Pour une hauteur de refoulement verticale de 10 mètres, le calcul doit être rigoureux.

La HMT est la « force » totale que la pompe doit fournir. Elle se compose de trois éléments :

1. La hauteur géométrique (HG) : C’est la différence d’altitude verticale entre le point le plus bas (l’eau dans la fouille) et le point le plus haut de l’évacuation. Dans notre cas, 10 mètres.

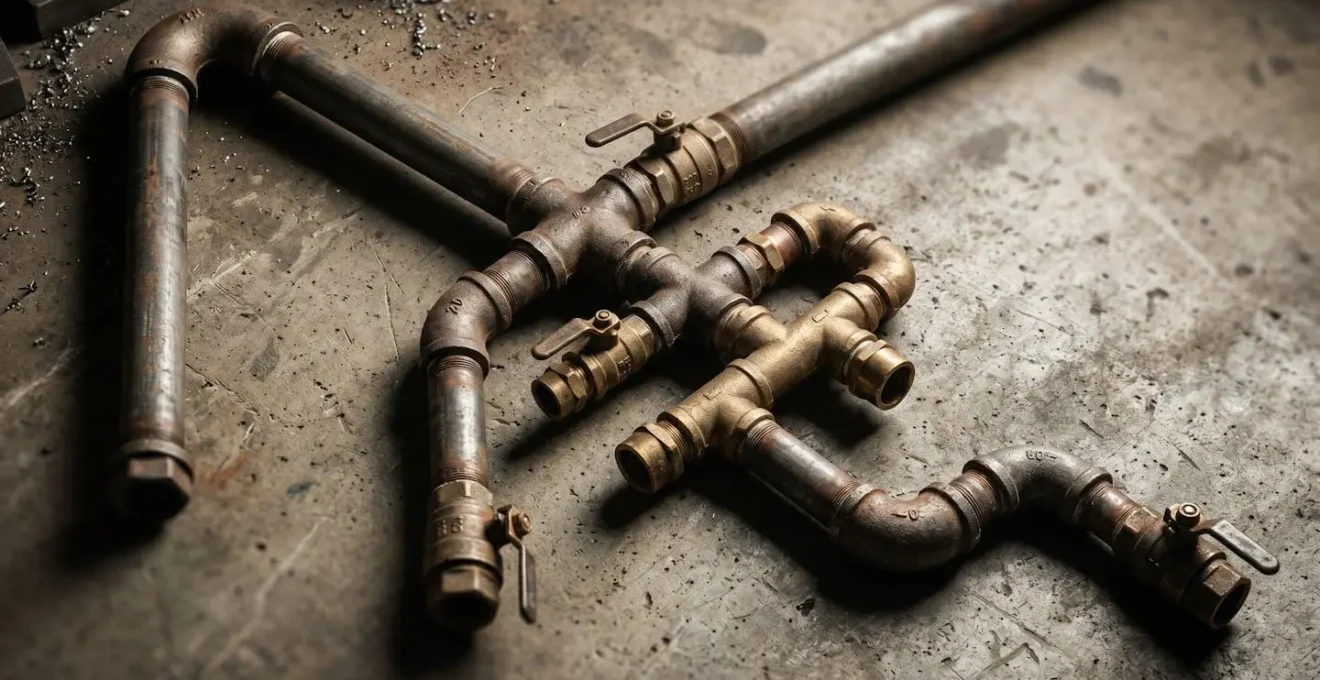

2. Les pertes de charge linéaires : Elles correspondent à la friction de l’eau dans les tuyaux. Plus le tuyau est long, étroit et rugueux, plus elles sont élevées.
3. Les pertes de charge singulières : Chaque coude, vanne, ou raccord crée une turbulence qui freine le fluide. Sur un chantier, ces « accidents de parcours » sont nombreux et ne doivent jamais être négligés.

L’erreur classique est de ne considérer que la hauteur géométrique. Or, sur une installation de chantier avec 50 mètres de tuyau plat et plusieurs coudes, les pertes de charge peuvent facilement ajouter 2 à 4 mètres de HMT ! Choisir une pompe pour « 10m » alors que la HMT réelle est de 14m, c’est la faire travailler constamment en dehors de sa courbe de rendement optimal, la menant à une surchauffe et une usure accélérée.

Le calcul précis (Qp, pertes de charge, etc.) est l’affaire des bureaux d’études, mais en tant que chef de chantier, votre rôle est d’exiger cette rigueur. Fournissez un plan précis de l’installation prévue (longueurs, dénivelé, nombre de coudes) à votre fournisseur. Ne vous contentez pas d’une référence catalogue, demandez la courbe de performance de la pompe. Vous devez vous assurer que votre point de fonctionnement (Débit souhaité à la HMT calculée) se situe bien dans la plage de rendement optimal, idéalement au centre de la courbe. C’est votre seule assurance contre le sous-dimensionnement ou le surdimensionnement.

Electrique ou thermique : quelle motorisation pour un site isolé sans réseau ?

Le choix de la motorisation sur un chantier sans accès facile au réseau électrique semble souvent se résumer à une évidence : la pompe thermique. Pourtant, cette décision, qui était simple il y a dix ans, est devenue un véritable arbitrage stratégique lourd de conséquences. L’émergence des Zones à Faibles Émissions (ZFE) change radicalement la donne. Avec près de 43 métropoles françaises qui déploieront une ZFE d’ici 2025, l’utilisation d’engins thermiques en centre-ville devient un parcours du combattant, voire une impossibilité légale.

Au-delà de la conformité réglementaire, le coût de possession total et les contraintes opérationnelles doivent guider votre choix. Une pompe thermique offre une autonomie inégalée, mais à quel prix ? Le bruit, les émissions de particules fines, les risques de vol de carburant, la maintenance plus lourde (vidanges, filtres) et les restrictions horaires d’utilisation dans les zones résidentielles sont des coûts cachés à ne pas sous-estimer.

La pompe électrique, quant à elle, offre un fonctionnement silencieux, sans émissions directes, et une maintenance réduite. Sur un site isolé, elle dépend d’un groupe électrogène. L’association « pompe électrique + groupe » peut sembler moins directe, mais elle apporte une flexibilité immense. Le groupe peut alimenter d’autres outils, et les nouvelles générations de groupes « zéro émission » (à batteries) permettent même de s’affranchir totalement des contraintes de ZFE et de bruit. L’analyse comparative suivante met en lumière les points clés de cet arbitrage.

L’arbitrage n’est donc plus « thermique pour l’autonomie, électrique pour le réseau ». Il est devenu : quelle est la criticité de mon pompage ? Suis-je dans une ZFE ? Quelles sont les contraintes sonores de mon chantier ? Quel est le coût global d’exploitation sur la durée du chantier ? La réponse se trouve souvent dans une analyse fine de ces paramètres, plutôt que dans une habitude de travail.

Le risque méconnu qui détruit les joints mécaniques en moins de 5 minutes

Vous avez investi dans une pompe haut de gamme, vous l’avez parfaitement dimensionnée, et pourtant, elle fuit comme un panier après quelques jours d’utilisation. Le coupable est souvent un composant minuscule mais vital : la garniture mécanique, ou joint mécanique. C’est l’élément qui assure l’étanchéité entre l’arbre rotatif du moteur et le corps fixe de la pompe. Sa destruction n’est jamais accidentelle, elle est la conséquence directe d’erreurs opérationnelles souvent méconnues, de véritables assassins silencieux pour votre matériel.

Le premier est le démarrage en sens de rotation inversé. Sur une alimentation triphasée, une simple inversion de deux phases au branchement peut faire tourner le moteur à l’envers. Pour l’œil, rien de choquant, mais pour la mécanique, c’est un désastre. La turbine, souvent vissée dans le sens de la rotation, peut se dévisser et venir percuter le corps de pompe, détruisant l’ensemble en quelques secondes. C’est une erreur de raccordement qui coûte des milliers d’euros.

Le second fléau est le coup de bélier. Imaginez une longue colonne de refoulement verticale de 10 mètres. Quand la pompe s’arrête, toute cette colonne d’eau retombe brutalement. L’onde de choc inverse la pression et peut littéralement éjecter la garniture de son logement. L’installation d’un clapet anti-retour de qualité et, si nécessaire, d’un système anti-bélier, n’est pas un luxe mais une assurance-vie pour votre pompe.

Le choc thermique est plus insidieux. Une pompe qui a tourné à sec ou en surcharge a beaucoup chauffé. Si elle est immédiatement plongée dans une eau de fouille glaciale, la contraction brutale des pièces métalliques peut provoquer des microfissures dans la garniture en céramique ou en carbure de silicium, la rendant instantanément poreuse. Enfin, le colmatage par déchets fibreux (lingettes, filasses, plastiques) est un grand classique du chantier. Ces débris s’enroulent autour de l’arbre et de la turbine, bloquent la rotation, et provoquent une surchauffe qui « cuit » et détruit la garniture. Une crépine adaptée et un contrôle visuel régulier sont les seuls remparts.

Nettoyage des crépines : à quelle fréquence intervenir dans la boue argileuse ?

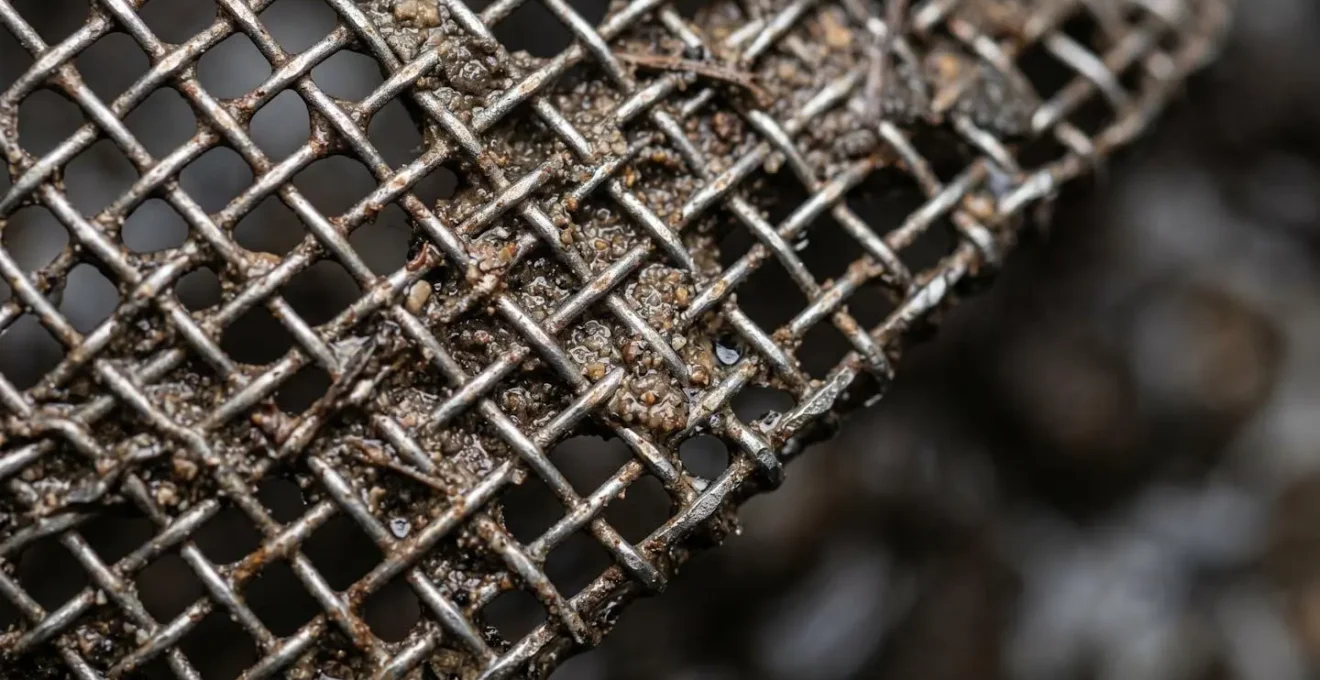

Si le dimensionnement est la science du pompage, la gestion de la crépine est son art, un art brutal et souvent boueux. La crépine d’aspiration est le premier et le plus important rempart de votre pompe. C’est un filtre grossier qui empêche les pierres, les débris et les sédiments les plus importants d’entrer et de détruire la turbine et les joints. Sur un chantier, son efficacité se mesure à la fréquence de son nettoyage. Et cette fréquence dépend entièrement de la nature de ce que vous pompez.

Une erreur courante est de définir une fréquence de contrôle fixe, par exemple « une fois par jour ». Cette approche est inefficace et dangereuse. Pomper de l’eau quasi claire issue d’une nappe de gravier n’a rien à voir avec le pompage d’une soupe épaisse de boue argileuse après un orage. La granulométrie du sol est le facteur clé qui doit dicter votre plan de maintenance.

Dans des sols très fins comme les argiles du Nord de la France, les particules en suspension sont si petites qu’elles forment une pâte qui peut colmater une crépine en quelques heures, voire moins. Dans ce cas, la pompe se met à « caviter » : elle aspire un mélange de vide et d’eau, ce qui crée des implosions de bulles de vapeur extrêmement destructrices pour la turbine. Le bruit change, la pompe se met à vibrer anormalement, et les dégâts sont rapides. À l’inverse, dans des sols graveleux, le risque de colmatage est bien plus faible et un contrôle quotidien peut suffire.

Il est donc impératif d’adapter la fréquence de surveillance au terrain. La règle est simple : au démarrage d’un pompage dans un nouveau contexte, le contrôle doit être très rapproché (toutes les heures) pour évaluer la vitesse de colmatage. Une fois cette vitesse connue, vous pouvez définir une routine de nettoyage réaliste. Le tableau suivant, basé sur l’expérience de terrain, donne un ordre de grandeur des fréquences à respecter.

L’oubli de l’EPI arc-flash qui peut coûter la vie à votre électricien

Nous avons beaucoup parlé de la fiabilité mécanique de la pompe, mais nous abordons ici un sujet d’une toute autre ampleur : la sécurité humaine. Une pompe de relevage de chantier, surtout les modèles puissants, est une machine électrique qui fonctionne dans des conditions d’humidité extrêmes. C’est un cocktail potentiellement mortel. Toute intervention sur son armoire de commande ou son raccordement n’est pas un acte de maintenance anodin, c’est une opération à haut risque électrique.

Le risque le plus spectaculaire et le plus dévastateur est l’arc électrique (ou arc-flash). Il s’agit d’un court-circuit massif qui se produit dans l’air, libérant une énergie thermique et lumineuse phénoménale, comparable à une explosion. Il peut être causé par un outil qui glisse, un composant défectueux ou une simple erreur de manipulation. Les conséquences sont effroyables : brûlures au troisième degré, projection de métal en fusion, blast sonore et lumineux pouvant causer des lésions permanentes ou la mort.

La seule protection contre ce phénomène est le port d’Équipements de Protection Individuelle (EPI) spécifiques anti-arc : cagoule, visière, gants, vêtements ignifugés. Ces équipements ne sont pas une option, leur absence est une faute inexcusable. De plus, la législation française est sans équivoque. Comme le rappelle le Code du Travail :

L’habilitation électrique (B2V, BR, BC) selon la norme NF C18-510 est obligatoire pour toute intervention sur un coffret de pompe

– Code du Travail français, Articles R4544-9 à R4544-11

Cela signifie que seul un personnel formé et habilité a le droit d’ouvrir une armoire électrique. Avant toute intervention, une procédure de consignation stricte doit être appliquée pour garantir la mise hors tension de l’équipement. Cette procédure n’est pas négociable et se déroule en 5 étapes clés :

1. Séparation : Couper l’alimentation en amont.
2. Condamnation : Verrouiller physiquement le disjoncteur et apposer un panneau d’interdiction.
3. Identification : Vérifier que l’on travaille bien sur le bon équipement.
4. VAT (Vérification d’Absence de Tension) : Confirmer avec un appareil certifié qu’il n’y a plus de tension.
5. Mise à la terre et en court-circuit (si risque de retour de tension) : Une protection supplémentaire.

La fiabilité d’une installation se mesure aussi à la robustesse de ses procédures de sécurité. Un arrêt de production est un problème économique ; un accident est une tragédie humaine et légale.

IE3 ou IE4 : le surcoût du moteur haut rendement est-il rentabilisé ?

Lorsque vous sélectionnez une pompe électrique, une ligne sur la fiche technique attire de plus en plus l’attention : la classe de rendement du moteur, notée « IE ». Aujourd’hui, la norme est le moteur IE3 (Premium Efficiency). Mais de plus en plus de fabricants proposent des moteurs IE4 (Super Premium Efficiency). Leur promesse : une consommation d’énergie réduite. Mais cette efficacité a un coût d’achat, généralement 15 à 25% plus élevé. La question que tout gestionnaire de chantier se pose est donc : ce surcoût est-il un investissement rentable ou une dépense superflue ?

La réponse est un calcul de retour sur investissement (ROI). Un moteur ne consomme pas seulement quand il tourne ; il perd aussi une partie de l’énergie sous forme de chaleur. Un moteur IE4 a un rendement supérieur, ce qui signifie qu’à puissance égale, il consomme moins d’électricité et dégage moins de chaleur. L’économie peut sembler minime à l’heure, mais sur une pompe fonctionnant 10 heures par jour pendant des mois, la différence devient significative.

Prenons un exemple concret : une pompe de 22kW, un modèle courant sur les gros chantiers de terrassement. Le moteur IE4, plus efficace de quelques points de pourcentage, va permettre d’économiser environ 4 MWh sur une année de fonctionnement à ce rythme. Au tarif actuel de l’électricité pour les entreprises, cela représente une économie de plusieurs centaines d’euros. Le surcoût initial est donc souvent amorti en 12 à 18 mois seulement.

De plus, cet arbitrage purement financier doit être complété par deux autres facteurs. Premièrement, l’éligibilité aux Certificats d’Économies d’Énergie (CEE). L’achat d’un équipement à haute efficacité énergétique comme un moteur IE4 peut donner droit à une prime, réduisant d’autant le surcoût et la période d’amortissement. Deuxièmement, la moindre émission de chaleur d’un moteur IE4 se traduit par une meilleure fiabilité et une durée de vie potentiellement plus longue, des bénéfices plus difficiles à quantifier mais bien réels. Le tableau suivant synthétise cet arbitrage financier.

Comment réduire vos arrêts de production imprévus de 50% en 6 mois ?

Nous avons exploré les causes techniques des pannes, les méthodes de dimensionnement, les arbitrages stratégiques et les impératifs de sécurité. Il est temps de synthétiser tout cela en un plan d’action concret. L’objectif n’est plus de « réparer quand ça casse », mais de construire un système de gestion proactive qui rend les pannes prévisibles, et donc évitables. Des experts en assainissement estiment qu’un entretien régulier peut faire plus que doubler l’espérance de vie des équipements, soulignant qu’ils observent une durée de vie divisée par deux sans entretien régulier.

Réduire drastiquement les arrêts imprévus ne se fait pas en un jour. Cela demande une approche méthodique, un changement de culture qui passe de la réaction à l’anticipation. Voici une feuille de route en 6 mois pour transformer votre gestion du pompage.

1. Mois 1-2 : Mesurer pour comprendre. Installez un système de surveillance simple sur vos pompes stratégiques. Un compteur d’heures de fonctionnement, un capteur de vibrations et un suivi de la consommation électrique fournissent des données de base inestimables pour établir une « ligne de vie » de votre équipement.
2. Mois 2-3 : Établir des seuils d’alerte. Analysez les données collectées. Vous identifierez des schémas : une augmentation des vibrations avant une panne de roulement, une hausse de la consommation avant un colmatage. Définissez des seuils qui déclencheront une alerte avant la panne.
3. Mois 3-4 : Basculer en maintenance préventive. Remplacez le calendrier de maintenance fixe (« tous les 3 mois ») par un calendrier basé sur l’usage réel. Par exemple : inspection visuelle toutes les 250 heures de fonctionnement, remplacement des joints toutes les 1500 heures, etc.
4. Mois 4-5 : Standardiser et stocker. Limitez votre parc à 2 ou 3 modèles de pompes maximum. Cela simplifie la formation, la maintenance et la gestion des pièces. Constituez un kit de pièces de rechange stratégiques (flotteurs, garnitures, condensateurs) directement sur site pour réduire les temps d’arrêt.
5. Mois 5-6 : Responsabiliser les équipes. Formez vos équipes de terrain à l’interprétation des données de base et aux interventions de premier niveau (nettoyage crépine, réamorçage). Un problème identifié et résolu en 10 minutes par un opérateur sur place vaut mieux qu’un expert bloqué 4 heures dans les bouchons.

Cette démarche transforme la pompe d’un simple outil à un système géré. C’est un investissement en temps et en rigueur, mais le retour sur investissement, mesuré en heures de chantier non perdues, est colossal.

Évaluez dès maintenant votre parc de pompes avec cette nouvelle grille de lecture. L’étape suivante consiste à appliquer cette méthode d’audit pour identifier les points faibles de votre installation actuelle et bâtir votre propre plan de fiabilisation. C’est ainsi que vous passerez du statut de celui qui subit les inondations à celui qui les maîtrise.
