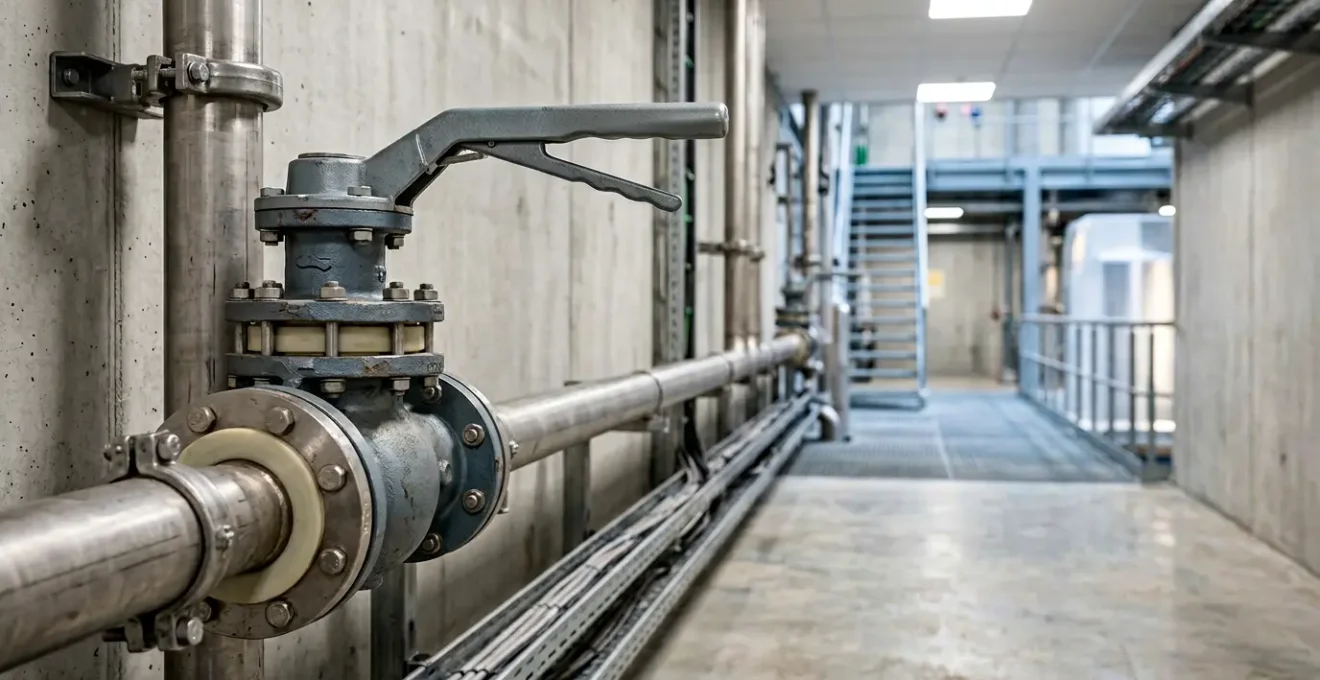

Comment choisir une vanne industrielle capable de résister à l’acide sulfurique ?

La gestion de l’acide sulfurique en milieu industriel est une responsabilité majeure pour tout ingénieur process. Chaque jour, des milliers de vannes contrôlent ce fluide essentiel mais extrêmement agressif. Pourtant, la sécurité des installations reste un défi constant, comme en témoignent les 1 242 événements accidentels recensés sur les installations classées (ICPE) en France pour la seule année 2023. Face à ce constat, le choix d’une vanne ne peut se résumer à une simple consultation de catalogue ou à la sélection du matériau supposément le plus résistant. Les approches conventionnelles se concentrent souvent sur la compatibilité chimique, en oubliant un facteur bien plus critique : les mécanismes de défaillance dynamiques et souvent contre-intuitifs.

La véritable question n’est pas seulement « quel matériau résiste à H₂SO₄ ? », mais plutôt « comment la conception de ma vanne prévient-elle activement les scénarios catastrophes ? ». Une fuite, une explosion ou une corrosion accélérée ne sont que rarement dues au hasard. Elles sont le point culminant d’une série de phénomènes physiques et chimiques prévisibles : la création de zones mortes, le dégagement d’hydrogène par corrosion, l’effet dévastateur d’une dilution accidentelle… Comprendre ces « dangers invisibles » est la seule manière de prendre une décision réellement éclairée et sécuritaire.

Cet article n’est pas une liste de produits. C’est une analyse de risque opérationnel. Nous allons décortiquer les points de défaillance critiques, de la fuite récurrente sur une vanne papillon à la corrosion inattendue d’un inox, pour vous donner les clés d’un choix qui protège à la fois vos process, vos équipes et votre site.

Pour naviguer efficacement à travers ces enjeux critiques, cet article est structuré pour vous guider depuis l’identification des problèmes courants jusqu’aux stratégies de détection préventive. Le sommaire ci-dessous vous permettra d’accéder directement aux sections qui vous intéressent le plus.

Pourquoi vos vannes papillon fuient-elles toujours au même endroit ?

La vanne papillon est souvent appréciée pour sa simplicité et son faible coût. Cependant, dans une application avec de l’acide sulfurique, elle présente une faiblesse structurelle majeure : le siège d’étanchéité. La fuite récurrente, souvent localisée au niveau de l’axe de rotation du papillon, n’est pas une fatalité mais la conséquence directe de la conception. Lors de la manœuvre, le papillon frotte contre le siège en élastomère ou en PTFE. Avec un fluide aussi agressif que H₂SO₄, même une micro-abrasion ou une déformation thermique localisée suffit à créer un chemin de fuite.

Le problème est aggravé si l’acide n’est pas parfaitement pur. La présence de petites particules solides ou de cristaux formés par une variation de température agit comme un abrasif, accélérant l’usure du siège à chaque cycle d’ouverture et de fermeture. De plus, l’acide sulfurique concentré a la propriété d’être hygroscopique, c’est-à-dire qu’il absorbe l’humidité de l’air. Une micro-fuite peut entraîner une cristallisation de sulfate au contact de l’air, ce qui rigidifie le joint et empêche une fermeture parfaitement étanche lors du cycle suivant. La fuite devient alors un phénomène auto-entretenu.

Pour des applications critiques avec l’acide sulfurique, il est donc impératif de considérer cette vulnérabilité. Une vanne papillon à double ou triple excentration peut réduire le frottement et l’usure, mais le principe de contact entre le disque et le siège demeure. Le choix de cette technologie doit donc s’accompagner d’un plan de maintenance préventive extrêmement rigoureux, avec des remplacements périodiques du siège avant même l’apparition des premiers signes de fuite.

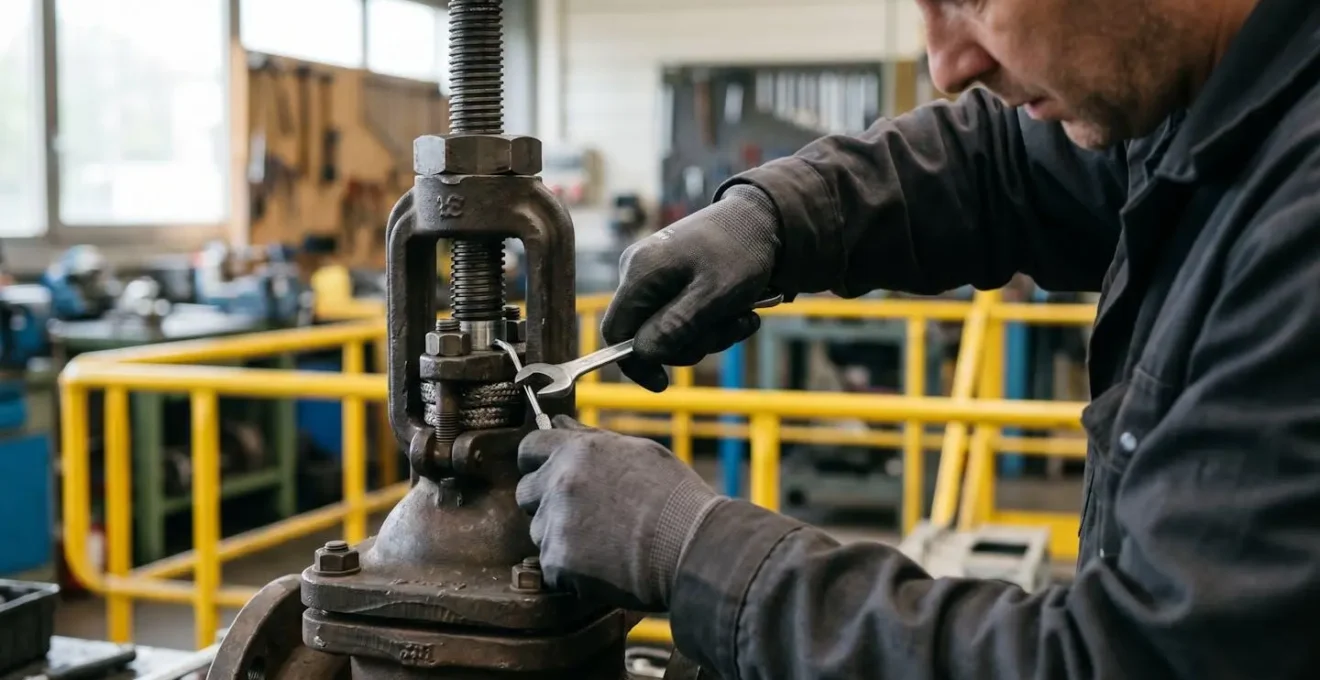

Comment changer une garniture de presse-étoupe sans arrêter toute la ligne ?

L’arrêt complet d’une ligne de production pour une simple maintenance de presse-étoupe est un cauchemar logistique et financier. Heureusement, certaines vannes sont conçues pour permettre cette intervention « en service ». La clé réside dans une caractéristique de conception spécifique : la butée arrière (ou « backseat »). Ce dispositif permet, lorsque la vanne est en position totalement ouverte, de créer un joint métallique secondaire entre la tige et le chapeau de la vanne. Cette étanchéité temporaire isole le presse-étoupe du fluide sous pression, rendant le remplacement des anneaux de garniture possible en toute sécurité, sans avoir à vidanger la tuyauterie.

L’intervention reste une opération délicate qui exige une procédure stricte et du personnel qualifié, équipé d’EPI (Équipements de Protection Individuelle) adaptés. Il faut s’assurer que la vanne est bien en butée d’ouverture maximale et que la pression est stable. Le démontage du fouloir et l’extraction des anciennes tresses de garniture doivent se faire avec des outils adaptés pour ne pas rayer la tige ou le boîtier du presse-étoupe, ce qui compromettrait l’étanchéité future.

Cette opération s’inscrit dans un cadre réglementaire strict, supervisé en France par des organismes spécifiques. Comme le rappelle le Ministère de la Transition écologique :

L’inspection des installations classées est principalement située dans les DREAL (Directions Régionales de l’Environnement, de l’Aménagement et du Logement).

– Ministère de la Transition écologique et de la Cohésion des territoires, Risques technologiques: la directive SEVESO et la loi Risques

Le choix d’une vanne dotée d’une butée arrière efficace est donc un investissement stratégique. Il transforme une maintenance corrective lourde en une opération préventive planifiable, minimisant les temps d’arrêt et maximisant la disponibilité de l’unité de production tout en respectant les exigences de sécurité les plus élevées.

Vanne à boule ou à membrane : laquelle privilégier pour les fluides visqueux ?

Le choix entre une vanne à boule et une vanne à membrane pour l’acide sulfurique, surtout s’il est concentré ou chargé (oléum), est une décision technique fondamentale qui impacte directement la sécurité et la fiabilité du process. Les deux technologies ont leurs avantages, mais leurs modes de défaillance sont radicalement différents. Une vanne à boule, même avec un revêtement intégral en PTFE ou PFA, conserve une faiblesse inhérente : la zone morte. L’espace annulaire entre la boule et le corps de la vanne peut piéger une petite quantité de fluide. Avec l’acide sulfurique, cette rétention peut avoir des conséquences graves, comme une cristallisation bloquant la manœuvre ou une corrosion caverneuse non détectable de l’extérieur.

La vanne à membrane, quant à elle, offre un passage intégral et lisse, éliminant toute zone de rétention. Le fluide n’est en contact qu’avec la membrane et le revêtement du corps, isolant complètement les parties métalliques du mécanisme. C’est la solution privilégiée pour les fluides ultra-purs, visqueux, ou pour l’oléum (acide sulfurique fumant), où le moindre risque de contamination ou de blocage est inacceptable. Bien que son coût d’acquisition soit généralement plus élevé, sa fiabilité et la simplicité du remplacement de la membrane (la seule pièce d’usure) peuvent optimiser le coût total de possession (TCO) sur le long terme.

Pour un ingénieur process, la décision doit être guidée par une analyse fine des risques. Le tableau suivant synthétise les points clés à considérer pour une application avec de l’acide sulfurique concentré, en s’appuyant sur une analyse comparative des technologies de vannes pour l’industrie chimique.

En résumé, si le coût initial est le principal critère, la vanne à boule revêtue peut être une option. Mais si la sécurité maximale, l’élimination des zones mortes et la fiabilité à long terme sont prioritaires, la vanne à membrane s’impose comme le choix le plus robuste pour les applications les plus exigeantes avec l’acide sulfurique.

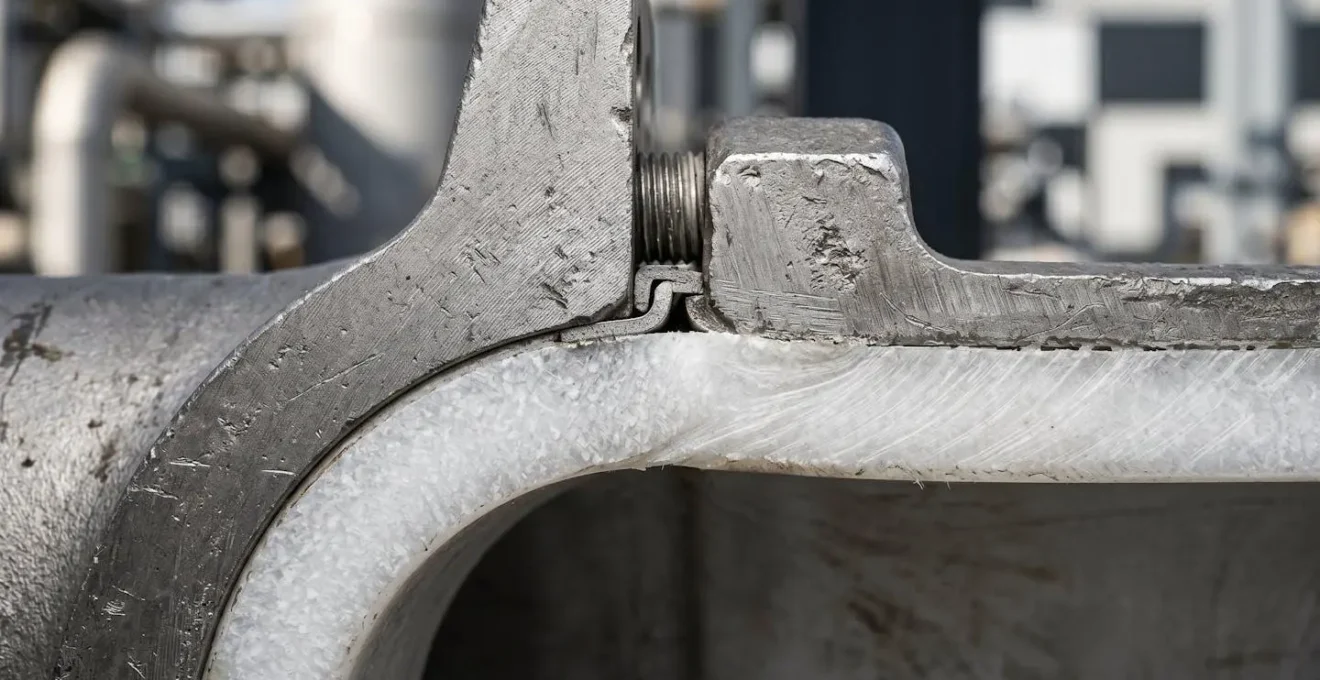

Le danger invisible qui peut faire exploser votre tuyauterie en une seconde

L’un des risques les plus sous-estimés et les plus dangereux avec l’acide sulfurique n’est pas l’acide lui-même, mais un de ses produits dérivés : l’hydrogène. Lorsque l’acide sulfurique, même dilué, entre en contact avec certains métaux comme l’acier au carbone ou même certains aciers inoxydables dans de mauvaises conditions, il provoque une réaction de corrosion qui libère du dégagement d’hydrogène (H₂). Ce gaz est extrêmement inflammable et, mélangé à l’air, il peut former une atmosphère explosive (ATEX) dans des zones non prévues à cet effet, comme l’intérieur d’un réservoir de stockage ou d’une tuyauterie.

L’accident de l’usine de Gonfreville-l’Orcher en 2009 est un cas d’école tragique : une fuite d’eau a dilué l’acide dans un bac en acier, provoquant une corrosion accélérée et un dégagement massif d’hydrogène qui a mené à l’explosion du réservoir. Un autre risque invisible est la réaction fortement exothermique de l’acide sulfurique avec l’eau. L’ajout d’eau à de l’acide concentré libère une quantité de chaleur si intense qu’elle peut faire bouillir instantanément le mélange, provoquant des projections d’acide bouillant et une surpression catastrophique dans un système fermé.

Ce phénomène est si fondamental que la Société Chimique de France met en garde contre cette réaction, qui est à la base de nombreuses procédures de sécurité. Le choix de la vanne et de la tuyauterie doit donc anticiper ces scénarios. Il faut privilégier des matériaux qui minimisent la corrosion et donc la production d’hydrogène, et s’assurer que le système est protégé contre toute entrée d’eau accidentelle (rupture d’échangeur, erreur de manœuvre). La vanne n’est plus seulement un organe de contrôle, mais un rempart contre une réaction en chaîne potentiellement explosive.

Le cas d’une explosion sur un site chimique suite à un dégagement d’hydrogène, rapporté par la base de données ARIA, montre qu’une simple diminution du débit d’eau de refroidissement peut suffire à augmenter la température et aggraver la corrosion, créant un cercle vicieux. La surveillance de la température et de la pression n’est donc pas suffisante ; il faut comprendre et prévenir la chimie de la défaillance.

Motorisation des vannes : comment passer au pilotage à distance sans tout changer ?

L’automatisation des vannes est un pilier de l’Industrie 4.0, offrant un contrôle précis, une traçabilité accrue et une sécurité renforcée. Cependant, la perspective de remplacer un parc de vannes manuelles existantes peut sembler pharaonique. La solution réside souvent dans le « retrofit », c’est-à-dire l’ajout d’un actionneur (électrique ou pneumatique) sur une vanne manuelle déjà en place. Cette approche est particulièrement pertinente pour les vannes quart de tour (boule, papillon) ou les vannes à montée de tige, à condition qu’elles soient conçues pour cela.

La clé de la compatibilité est la norme ISO 5211. Cette norme définit les dimensions des platines de montage et des entraînements (carré de tige) pour les actionneurs. Si le « top » de votre vanne manuelle est conforme à cette norme, l’adaptation d’un actionneur devient une opération « plug-and-play » mécanique. Le défi se déplace alors sur le dimensionnement correct de l’actionneur. Il ne suffit pas de connaître le couple nominal de la vanne neuve ; il faut mesurer le couple de manœuvre réel en conditions de service (pression, température, nature du fluide), qui peut augmenter avec le temps en raison de l’usure ou de l’encrassement.

Le passage à la motorisation est aussi une opportunité d’intégrer de l’intelligence. Les actionneurs modernes peuvent embarquer des capteurs de couple, de position, et communiquer via des bus de terrain (AS-i, Profibus, etc.). Ces données alimentent les systèmes de maintenance prédictive, permettant de détecter une augmentation anormale du couple qui pourrait signaler une défaillance imminente du siège ou une cristallisation, bien avant la fuite.

Le retrofit est une démarche pragmatique et rentable pour moderniser un site. Il nécessite une analyse technique rigoureuse en amont, mais les gains en sécurité, en performance et en maintenance prédictive sont considérables.

Acide au sol : pourquoi jeter de l’eau dessus est la pire erreur à commettre ?

En cas de déversement d’acide sulfurique, le premier réflexe pourrait être de vouloir le diluer ou le « laver » à grande eau. C’est une erreur potentiellement catastrophique. Comme nous l’avons vu, l’hydratation de l’acide sulfurique est une réaction fortement exothermique. Verser de l’eau sur de l’acide concentré provoque une libération de chaleur si violente que le mélange peut atteindre des températures bien supérieures à 100°C. L’eau se vaporise instantanément, projetant un aérosol d’acide bouillant extrêmement dangereux pour les opérateurs et corrosif pour les équipements environnants.

La bonne procédure d’intervention d’urgence est radicalement opposée : il faut contenir et neutraliser. La première étape est de circonscrire la nappe avec un absorbant inerte (terre de diatomée, vermiculite, ou des absorbants spécifiques non réactifs). Une fois le déversement contenu, on procède à la neutralisation progressive en utilisant une base faible, comme le carbonate de sodium ou le bicarbonate de sodium, qui réagit avec l’acide pour former un sel neutre, de l’eau et du CO₂. Cette réaction est également exothermique, mais beaucoup moins violente que la dilution à l’eau pure. Elle doit être menée lentement, par petites quantités, pour contrôler l’élévation de température et le dégagement gazeux.

L’utilisation d’eau ne doit être envisagée qu’en dernier recours, sur des quantités déjà très diluées et avec des équipements de protection massifs, ou pour le rinçage final d’une zone déjà neutralisée. Ne jamais oublier la règle d’or du chimiste : « On verse toujours l’acide dans l’eau, jamais l’inverse », et ce, dans des conditions parfaitement contrôlées, pas sur un sol d’usine.

Ce cas réel souligne l’importance critique de la formation du personnel et de la mise à disposition de kits d’intervention d’urgence contenant les bons produits (absorbants et neutralisants) et les procédures adéquates. La sécurité ne s’improvise pas face à un déversement d’acide.

Pourquoi votre inox « inoxydable » rouille-t-il quand même ?

Le terme « acier inoxydable » est l’une des plus grandes sources de confusion en ingénierie des matériaux. Un inox ne résiste pas à tout. Sa « noblesse » provient d’une fine couche invisible et auto-réparatrice d’oxyde de chrome, appelée couche de passivation, qui se forme à sa surface. Or, l’acide sulfurique est particulièrement efficace pour détruire cette couche protectrice, surtout en présence de contaminants comme les ions chlorure ou dans certaines plages de concentration et de température. Un acier inoxydable 316L, souvent considéré comme une référence, peut ainsi subir une corrosion très rapide.

La résistance d’un alliage d’inox à H₂SO₄ dépend de manière complexe de trois facteurs : la concentration de l’acide, sa température et la composition de l’alliage (présence de molybdène, de nickel, de cuivre…). Paradoxalement, l’acier au carbone peut parfois mieux se comporter que l’inox dans l’acide très concentré (>90%) et froid, car il forme une couche de sulfate de fer protectrice. Mais dès que l’acide est dilué, la corrosion de l’acier au carbone devient fulgurante. Les données de corrosion montrent qu’un taux supérieur à 5 mils par an (mpy) pour le 316L peut être atteint dans de l’acide à moins de 85% de concentration, même à température ambiante, ce qui est inacceptable pour de nombreuses applications.

Pour faire face à ces conditions, il faut monter en gamme vers des alliages plus nobles. Le tableau ci-dessous, basé sur des données techniques sur la résistance des alliages, illustre la performance de différents matériaux face à l’acide sulfurique.

Le choix du matériau d’une vanne pour l’acide sulfurique ne peut donc se faire sur la base d’une appellation générique. Il exige une analyse précise des conditions de service. Des alliages comme le 904L, les superduplex (Zeron 100) ou les alliages de nickel comme l’Hastelloy C-276 offrent une sécurité bien supérieure, mais à un coût différent. Choisir le bon matériau, c’est avant tout comprendre les limites de chaque option.

Comment détecter une défaillance de joint avant la fuite catastrophique ?

La fuite catastrophique d’un joint de vanne ou de bride sur une ligne d’acide sulfurique n’est que rarement un événement soudain. C’est l’aboutissement d’un processus de dégradation lent et souvent invisible. La clé de la sécurité réside dans la capacité à identifier les signaux faibles de cette dégradation, bien avant que la fuite ne devienne visible et dangereuse. La maintenance réactive (« je répare quand ça fuit ») est inacceptable dans ce contexte ; une approche de maintenance prédictive est impérative.

Le premier signe, et le plus simple à détecter, est visuel. Une micro-fuite d’acide sulfurique s’évapore au contact de l’air humide, laissant derrière elle une trace de cristallisation blanche ou une coloration anormale sur la peinture ou le métal près du plan de joint. Des inspections visuelles régulières et méticuleuses des zones critiques (brides, presse-étoupes) sont la première ligne de défense. Mais on peut aller beaucoup plus loin en utilisant des technologies de contrôle non destructif.

Ces méthodes permettent de « voir » l’invisible et d’anticiper la rupture. Les techniques les plus efficaces incluent :

• La détection par ultrasons : Des capteurs spécifiques peuvent « entendre » les fréquences ultrasoniques émises par le gaz ou le liquide s’échappant sous pression d’une micro-fissure, bien avant que la fuite ne soit audible ou visible.
• La thermographie infrarouge : Une caméra thermique peut révéler des points chauds ou froids anormaux au niveau d’un joint. Un échauffement peut indiquer une fuite naissante provoquant une réaction chimique locale, tandis qu’un refroidissement peut signaler une détente de gaz.
• Le contrôle de serrage par ultrasons : La cause la plus fréquente de défaillance de joint est un serrage inégal des boulons. Plutôt que de se fier à une clé dynamométrique (qui mesure le couple de friction), la méthode ultrasonique mesure l’allongement réel de chaque boulon, garantissant une compression parfaitement uniforme et maîtrisée du joint.

L’intégration de capteurs connectés (température, pression, vibrations) dans le cadre d’une stratégie Industrie 4.0 permet une surveillance continue et une analyse prédictive des défaillances. En corrélant ces données, les algorithmes peuvent identifier des schémas de dégradation et déclencher des alertes de maintenance bien avant que le seuil critique ne soit atteint. La détection précoce transforme la gestion du risque, passant d’une réaction à l’accident à une prévention active de celui-ci.

En définitive, le choix d’une vanne pour l’acide sulfurique transcende la simple sélection d’un produit. C’est une décision stratégique qui doit être au cœur de votre analyse de risque. Pour sécuriser durablement vos installations, l’étape suivante consiste à auditer votre parc existant à la lumière de ces mécanismes de défaillance et à mettre en place un plan de maintenance prédictive adapté.
