Le choix de l’inox 316L ne garantit pas à lui seul la résistance à la corrosion en milieu marin ; c’est une condition nécessaire, mais non suffisante.
- La contamination ferrique, une couche passive dégradée après soudage ou une rugosité de surface inadaptée sont les véritables causes de défaillance.
- La performance d’une installation dépend de la maîtrise de tout le cycle de vie du matériau, du stockage à la maintenance.
Recommandation : La durabilité d’un équipement en inox en zone côtière s’obtient par un contrôle systémique rigoureux : choix de la nuance, spécification de l’état de surface (rugosité Ra), et application de protocoles stricts de décontamination et de passivation.
L’image est familière sur n’importe quel front de mer en France : un garde-corps, une échelle de piscine ou un portique d’accastillage en acier inoxydable, censé être immaculé, se retrouve constellé de points de rouille disgracieux. Le réflexe immédiat est de blâmer le matériau : « C’est du 304, il aurait fallu du 316L ». Cette conclusion, bien que souvent pertinente, occulte une réalité technique bien plus complexe que les concepteurs et responsables de maintenance ne peuvent ignorer. La nuance de l’alliage n’est que la première ligne de défense contre l’agression saline.
En réalité, la pérennité d’un acier inoxydable en environnement marin est une chaîne de causalités où chaque maillon compte. Une tôle d’inox 316L de la plus haute qualité peut voir sa résistance anéantie par une simple erreur de stockage, un outil contaminé, une soudure mal traitée ou une finition de surface inappropriée. La véritable expertise ne réside pas seulement dans la sélection de la bonne nuance, mais dans la compréhension et la maîtrise de l’intégrité de sa « couche passive », ce film d’oxyde de chrome invisible qui constitue sa seule et unique protection.
Mais si la véritable clé n’était pas le matériau lui-même, mais l’ensemble des processus qui l’entourent ? Si la résistance à la corrosion n’était pas un état statique, mais un équilibre dynamique à préserver ? Cet article se propose de dépasser le débat binaire 304L vs 316L pour plonger au cœur des mécanismes qui régissent la durabilité de l’inox. Nous allons analyser les points de défaillance critiques, de la contamination ferrique à la rugosité de surface, en passant par les protocoles de restauration de la couche passive, pour vous fournir une grille de lecture technique et opérationnelle.
Pour naviguer à travers ces aspects techniques cruciaux, cet article est structuré pour vous guider depuis les causes fondamentales de la corrosion jusqu’aux solutions pratiques de maintenance et de mise en œuvre. Le sommaire ci-dessous vous permettra d’accéder directement aux sections qui répondent à vos interrogations spécifiques.
Sommaire : Comprendre et maîtriser la durabilité de l’inox en environnement corrosif
- Pourquoi votre inox « inoxydable » rouille-t-il quand même ?
- Comment restaurer la couche passive de l’inox après une soudure ?
- Inox 304L ou 316L : le surcoût est-il justifié pour l’industrie alimentaire ?
- L’erreur de stockage qui ruine vos tôles inox avant même l’usinage
- Rugosité Ra : quelle finition exiger pour éviter le développement bactérien ?
- Le danger des fumées de soudage sur l’aluminium et comment s’en protéger efficacement
- Test de la goutte d’eau : comment savoir si votre pièce est vraiment dégraissée ?
- Graisse H1 ou H2 : quelle obligation pour une chaîne de production alimentaire ?
Pourquoi votre inox « inoxydable » rouille-t-il quand même ?
Le terme « inoxydable » est un abus de langage technique. Un acier inoxydable ne l’est pas par nature, mais grâce à une fine couche invisible et auto-régénérante appelée couche passive. Principalement composée d’oxyde de chrome, elle se forme spontanément au contact de l’oxygène et protège l’acier de la corrosion. En milieu marin, cette couche est soumise à une attaque chimique intense et continue par les ions chlorure (Cl-) présents dans les embruns et l’air salin. Ces ions sont capables de rompre localement le film passif, créant un point d’amorçage pour la corrosion par piqûres, une forme de dégradation localisée et très agressive.
L’agressivité de l’environnement est un facteur déterminant, si bien qu’il est normalisé. Les atmosphères sont classifiées selon la classification internationale ISO 9223, qui va de C1 (très faible) à CX (extrême), les zones côtières et marines étant typiquement classées de C4 à CX. Cependant, même avec la bonne nuance d’inox, une autre cause, souvent sous-estimée, est la contamination ferrique.
Étude de cas : Contamination ferrique sur un chantier naval
Sur un chantier naval, des équipements neufs en inox 316L ont présenté des points de rouille après quelques semaines. L’analyse a révélé que la cause n’était pas une défaillance de l’inox, mais une contamination de sa surface par des particules d’acier au carbone. Ces particules, projetées lors du meulage de structures voisines en acier standard, se sont incrustées dans la surface de l’inox. Au contact de l’humidité, ces particules d’acier au carbone rouillent et, par un effet de pile électrochimique, détruisent localement la couche passive de l’inox, initiant une corrosion par piqûres. Cet exemple démontre que l’utilisation d’outils (brosses, disques) ayant servi sur de l’acier carbone ou le simple fait de travailler à proximité d’acier non inoxydable suffit à ruiner la protection de l’inox le plus performant.
La contamination ferrique est donc l’ennemi invisible qui annule les propriétés de l’acier inoxydable. Elle transforme une surface noble et résistante en un site vulnérable, prouvant que la protection contre la corrosion est autant une question de chimie des matériaux que de discipline sur le lieu de travail.
Comment restaurer la couche passive de l’inox après une soudure ?
Le soudage est une opération thermique qui altère profondément la microstructure de l’acier inoxydable. La chaleur intense (Zone Affectée Thermiquement – ZAT) provoque la formation d’oxydes de chrome et de fer (la « calamine » ou « roche de soudure ») et appauvrit la surface en chrome, détruisant de fait la couche passive protectrice. Une soudure non traitée est une porte d’entrée béante pour la corrosion, particulièrement en milieu salin. Il est donc impératif de la restaurer par un processus de décapage suivi d’une passivation.
Plusieurs méthodes existent, chacune avec ses avantages et contraintes. Le choix dépendra de la taille des pièces, de l’environnement de travail et du niveau de finition requis. Le tableau suivant compare les principales approches techniques.
| Méthode | Principe | Produits utilisés | Avantages | Précautions |
|---|---|---|---|---|
| Décapage chimique | Élimination des oxydes de soudure par acides agressifs | Acide nitrique + acide fluorhydrique | Efficace sur grandes surfaces, élimine calamine et décolorations | EPI obligatoires, ventilation, gestion déchets selon code environnement |
| Brossage mécanique | Abrasion mécanique avec outils non ferreux | Brosses inox, microbillage | Pas de produits chimiques, contrôle visuel immédiat | Éviter contamination par outils en acier carbone |
| Électropolissage | Dissolution anodique électrochimique de la couche superficielle | Électrolyte acide + courant électrique | Finition optimale, passivation simultanée, surfaces complexes | Équipement spécialisé, coût plus élevé |
| Passivation (acide nitrique) | Restauration de la couche d’oxyde de chrome | Solution acide nitrique 10% ou acide citrique | Reformation rapide de la couche passive (5h vs plusieurs jours) | Application immédiate après décapage, rinçage abondant |
Après l’élimination des oxydes par décapage (chimique ou mécanique), une étape de passivation est cruciale. Elle consiste à immerger la pièce dans un bain d’acide (souvent nitrique ou citrique) qui accélère la reformation d’une couche passive dense, homogène et enrichie en chrome, restaurant ainsi la pleine résistance à la corrosion de la pièce. L’illustration ci-dessous montre la qualité de surface obtenue après un traitement adéquat.

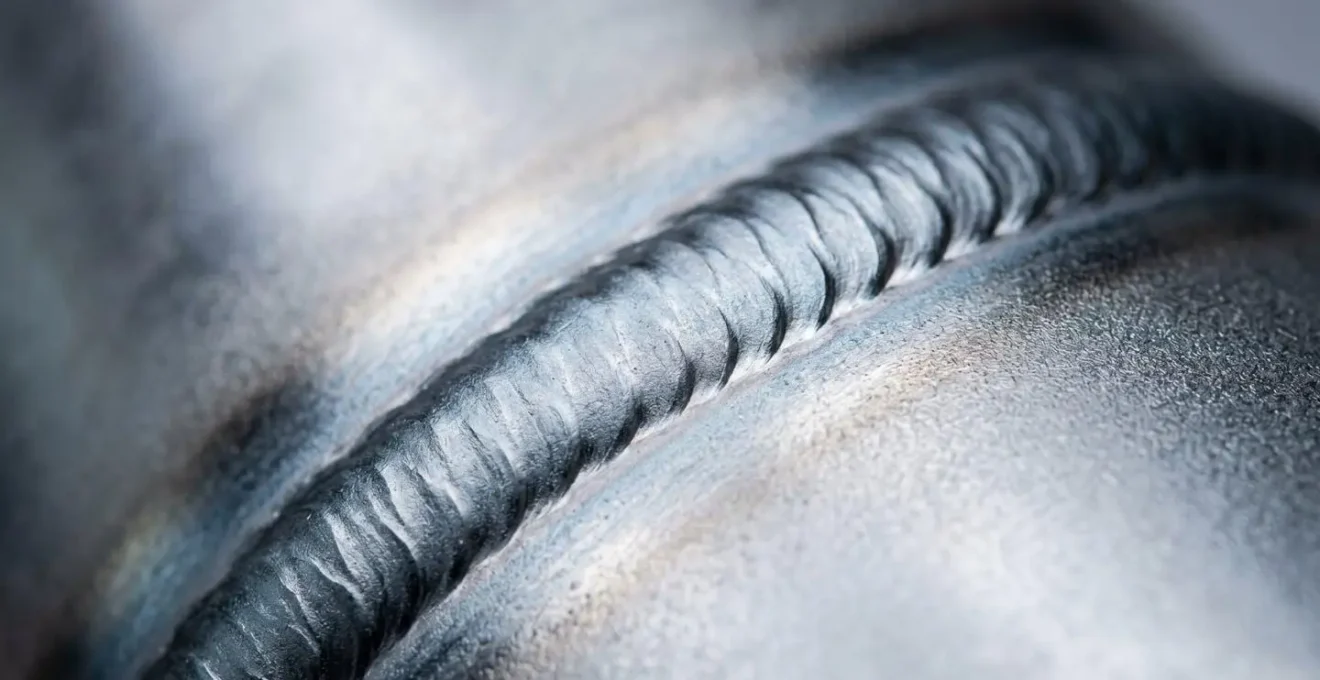

Comme on peut le constater, la surface traitée retrouve un aspect uniforme et propre, signe d’une couche passive restaurée. Omettre cette double étape de décapage-passivation sur une soudure revient à installer une bombe à retardement corrosive au cœur de son équipement.
Inox 304L ou 316L : le surcoût est-il justifié pour l’industrie alimentaire ?
La distinction fondamentale entre l’acier inoxydable 304L (souvent appelé A2) et le 316L (A4) réside dans la composition chimique. Le 316L contient environ 2 à 3% de molybdène, un élément qui augmente considérablement sa résistance à la corrosion par les chlorures. C’est cette addition qui lui confère sa qualification « marine ». En revanche, l’inox 304L, bien qu’excellent pour de nombreuses applications, est vulnérable aux environnements salins et aux solutions chlorées.
Pour un concepteur ou un responsable maintenance, la question du coût est centrale. L’inox 316L présente un coût initial plus élevé que le 304L en raison de la présence de molybdène. Cependant, ce surcoût doit être évalué à l’aune du coût total de possession (TCO). Dans un environnement agressif, le choix du 304L peut entraîner des coûts de maintenance, de réparation, voire de remplacement prématuré qui dépasseront largement l’économie initiale. L’investissement dans le 316L est donc une assurance de durabilité et de réduction des coûts à long terme.
Dans l’industrie alimentaire, où l’hygiène et la résistance aux produits de nettoyage sont primordiales, le choix est encore plus critique. Comme le précise un guide spécialisé :
L’inox 316L est particulièrement adapté pour la fabrication en fromagerie, la manipulation de produits laitiers, le stockage du poisson frais. Il est conseillé pour toutes les surfaces nécessitant l’utilisation de produits chlorés.
– Robot-Resto, Guide de sélection des inox pour l’industrie alimentaire
Le 316L est donc non seulement un prérequis en bord de mer, mais aussi une nécessité dans de nombreux process agroalimentaires, notamment ceux impliquant des produits salés (salaisons, produits de la mer) ou des protocoles de nettoyage à base de solutions chlorées, qui miment l’agressivité d’un environnement marin.
L’erreur de stockage qui ruine vos tôles inox avant même l’usinage
La corrosion d’une pièce en inox ne commence pas toujours une fois installée. Elle peut être initiée bien en amont, durant la phase de stockage, surtout en zone côtière. Une erreur fréquente est de considérer que l’inox, protégé par son film plastique, est à l’abri. Or, ce film peut devenir un piège mortel en cas de stockage prolongé en extérieur ou sous un simple auvent.
Le phénomène en cause est la condensation saline. Durant la nuit, la température de la surface métallique peut chuter sous le point de rosée de l’air ambiant. L’humidité se condense alors sur la tôle. Si le stockage est en zone côtière, cet air est chargé en sels. De l’eau salée se retrouve ainsi piégée entre le film PVC et la tôle d’inox. Ce micro-environnement stagnant et agressif est idéal pour amorcer la corrosion par piqûres, créant des taches et des dégradations irréversibles avant même que la tôle n’ait été usinée.
Pour prévenir ces dégradations, des bonnes pratiques de stockage sont impératives et relèvent de la simple discipline logistique. Ignorer ces règles revient à prendre le risque de mettre en œuvre un matériau déjà fragilisé.
- Isoler de la contamination ferrique : Ne jamais stocker les tôles inox dans la même zone que l’acier carbone. Les racks de stockage doivent être en inox, en bois ou en acier carbone peint et en parfait état, jamais rouillés. Toute projection de poussière de meulage d’acier carbone doit être évitée.
- Assurer une ventilation adéquate : Le stockage doit se faire dans un lieu sec et bien ventilé pour éviter les cycles de condensation. Si le stockage extérieur est inévitable, il doit être de très courte durée.
- Gérer les films de protection : Pour un stockage de longue durée, il est recommandé de retirer le film de protection PVC pour empêcher le piégeage de l’humidité.
- Éviter les contacts métalliques directs : Intercaler des cales en bois ou en plastique entre les tôles pour permettre à l’air de circuler et éviter les effets de pile entre les matériaux.
Le stockage n’est pas une étape passive, mais la première phase active de la prévention de la corrosion. Un protocole de stockage rigoureux est le garant de la qualité future de l’installation.
Rugosité Ra : quelle finition exiger pour éviter le développement bactérien ?
Le choix de la nuance d’inox ne suffit pas ; son état de surface est un paramètre tout aussi critique, en particulier pour les applications hygiéniques ou très exposées. La performance d’une surface est caractérisée par sa rugosité (Ra), une mesure de l’amplitude moyenne des micro-aspérités. Une surface rugueuse possède une plus grande surface de contact avec l’environnement et comporte des micro-cavités où les ions chlorure et les bactéries peuvent s’accumuler et proliférer.
Il existe un seuil critique bien connu des spécialistes. En effet, les données techniques montrent qu’une rugosité Ra > 0.8 µm favorise significativement la rétention des contaminants et devient un point d’amorçage privilégié pour la corrosion par piqûres. Pour les applications alimentaires ou marines, il est donc impératif d’exiger des finitions avec une faible rugosité.
Le tableau suivant met en corrélation les finitions commerciales, leur rugosité approximative et leur domaine d’application privilégié en environnement exigeant.
| Finition commerciale | Rugosité Ra approximative | Aspect visuel | Applications en bord de mer | Résistance corrosion + hygiène |
|---|---|---|---|---|
| 2B (laminé à froid) | Ra 0.4-0.8 µm | Mat, légèrement réfléchissant | Équipements techniques non exposés | Standard, nettoyage régulier nécessaire |
| Brossé grain 220 | Ra 0.4-0.6 µm | Mat avec stries directionnelles | Garde-corps extérieur à +5km de la mer | Bonne, piège moins les ions que surfaces rugueuses |
| Poli miroir | Ra < 0.2 µm | Brillant, haute réflectivité | Bord de mer immédiat, piscines, poissonneries | Excellente, minimise adhésion bactérienne et rétention chlorures |
| Électropoli | Ra < 0.15 µm | Brillant uniforme, sans défaut | Cuves de process, équipements alimentaires maritimes | Optimale, surface enrichie en chrome, minimise corrosion par piqûres |
La finition poli miroir ou, idéalement, électropolie, est donc le choix par excellence pour les environnements les plus agressifs. La surface extrêmement lisse empêche l’adhésion des chlorures et des biofilms bactériens, facilite le nettoyage et maximise la performance de la couche passive. Exiger une finition avec un Ra spécifié sur un cahier des charges est une démarche d’expert qui garantit la performance à long terme.
Le danger des fumées de soudage sur l’aluminium et comment s’en protéger efficacement
La mise en œuvre des aciers inoxydables, notamment par soudage, n’est pas sans risque pour la santé des opérateurs. Bien que le titre mentionne l’aluminium, le principe s’applique avec une criticité encore plus élevée pour l’inox. Lors du soudage à l’arc des aciers inoxydables, la haute température vaporise une partie du métal, générant des fumées contenant des particules métalliques fines. Ces fumées sont particulièrement dangereuses car elles contiennent du nickel et, surtout, du chrome hexavalent (CrVI).
Le chrome hexavalent est une substance classée cancérogène, mutagène et reprotoxique (CMR). Son inhalation représente un risque majeur pour les soudeurs, pouvant provoquer des cancers du poumon et des voies nasales. En France, la gestion de ce risque est très encadrée. La protection des travailleurs est une obligation légale pour l’employeur, qui doit mettre en place des mesures de prévention collectives (aspiration à la source) et individuelles (équipements de protection respiratoire).
Les seuils d’exposition à ne pas dépasser sont définis par des Valeurs Limites d’Exposition Professionnelle (VLEP). Comme le soulignent les autorités compétentes, le risque doit être évalué pour chaque situation de travail, conformément aux fiches toxicologiques de l’INRS, qui imposent des VLEP contraignantes pour le CrVI. Le choix d’un masque de soudage ventilé avec filtration adaptée (type P3) n’est pas une option mais une nécessité absolue.
Pour un responsable de maintenance ou de production, garantir la sécurité des équipes de soudeurs est une priorité non négociable. Cela passe par une évaluation rigoureuse des risques, la mise à disposition d’équipements de protection collective et individuelle conformes, et la formation du personnel aux dangers spécifiques des fumées de soudage sur inox.
Test de la goutte d’eau : comment savoir si votre pièce est vraiment dégraissée ?
Avant toute opération de passivation ou de soudage, la surface de l’inox doit être parfaitement propre et exempte de toute contamination, notamment les graisses et les huiles d’usinage. Un dégraissage insuffisant laisse un film résiduel qui empêchera la formation correcte de la couche passive ou créera des défauts dans le cordon de soudure. Mais comment s’assurer visuellement qu’une surface est chimiquement propre ?
Il existe un test simple, rapide et très efficace : le test de la goutte d’eau ou « water break test ». Il repose sur le principe de la tension superficielle. Une surface parfaitement dégraissée est hydrophile : l’eau s’y étale en un film continu. À l’inverse, sur une surface encore contaminée par des résidus gras, l’eau reste sous forme de perles ou de gouttelettes distinctes. Ce test est le moyen le plus fiable de valider la qualité de votre préparation de surface.
Votre protocole en 5 étapes pour valider le dégraissage
- Nettoyage initial : Nettoyer la surface avec un dégraissant alcalin adapté à l’inox pour éliminer les graisses, huiles et contaminations visibles.
- Rinçage et séchage : Rincer abondamment à l’eau claire, idéalement déminéralisée, puis sécher complètement la surface à l’air comprimé sec ou avec un chiffon propre non pelucheux.
- Application de la goutte : Déposer délicatement une goutte d’eau distillée ou déminéralisée sur la surface à tester.
- Observation du comportement : Si la goutte s’étale immédiatement en un film uniforme et continu (le « film d’eau »), la surface est considérée comme propre. Si la goutte reste en perle ou se rétracte, des résidus gras persistent.
- Action corrective : En cas de résultat non conforme (perle d’eau), le processus de dégraissage doit être intégralement répété avant d’envisager toute autre opération.
L’importance de cette validation ne doit pas être sous-estimée, car les conséquences d’un mauvais dégraissage sont directes et sévères.
Un mauvais dégraissage avant passivation laisse un film gras qui empêche la formation correcte de la couche d’oxyde de chrome. Cela crée une zone vulnérable qui sera la première à être attaquée par la corrosion par piqûres.
– Scientelec, Guide technique de passivation de l’acier inoxydable
Ce simple test est donc un outil de contrôle qualité essentiel pour tout atelier travaillant l’acier inoxydable.
À retenir
- L’inox 316L est une condition nécessaire en milieu marin, mais sa performance est conditionnée par l’intégrité de sa couche passive.
- La contamination ferrique (par des outils ou un environnement de travail partagé avec de l’acier carbone) est une cause majeure de corrosion prématurée, même sur l’inox 316L.
- La durabilité réelle d’une installation dépend du triptyque : bonne nuance (316L), état de surface adapté (faible rugosité Ra), et protocoles de maintenance rigoureux (décapage/passivation post-soudure).
Graisse H1 ou H2 : quelle obligation pour une chaîne de production alimentaire ?
La maintenance des équipements en inox, particulièrement dans l’industrie agroalimentaire, s’étend jusqu’au choix des consommables comme les lubrifiants. La distinction entre les graisses H1 et H2, régie par la NSF, est ici capitale. Les lubrifiants H2 sont destinés aux zones de l’usine où il n’y a aucun risque de contact avec les denrées. Les lubrifiants H1, en revanche, sont formulés pour les applications où un contact alimentaire fortuit est techniquement possible. Ils sont composés d’ingrédients autorisés par la FDA (Food and Drug Administration).
L’obligation d’utiliser une graisse H1 est donc directement liée à l’analyse des risques sur la chaîne de production. En France, cette exigence est renforcée par les audits qualité. En effet, selon la réglementation européenne et française, les contrôles de la DDPP (Direction Départementale de la Protection des Populations) et les certifications comme l’IFS ou le BRC exigent non seulement l’utilisation de lubrifiants H1 en cas de risque de contact, mais aussi une justification de leur pertinence pour l’application.
Étude de cas : Le défi de la lubrification en conchyliculture
Dans les usines de transformation de produits de la mer en zone côtière, comme les conserveries bretonnes ou les centres ostréicoles, les équipements font face à un double défi : respecter les normes alimentaires et résister à un environnement extrêmement corrosif et humide. L’utilisation d’une graisse H1 standard s’est avérée inefficace, car elle était rapidement délavée par l’eau salée, laissant les paliers et roulements des convoyeurs sans protection contre la corrosion. La solution technique a été d’adopter des graisses H1 marines, formulées avec des épaississants spécifiques comme le sulfonate de calcium complexe. Ces lubrifiants combinent la certification H1 pour le contact alimentaire fortuit et une résistance exceptionnelle au délavage et à la corrosion en milieu salin, assurant ainsi à la fois la sécurité sanitaire et la pérennité des équipements en inox.
Cet exemple illustre parfaitement que la sélection d’un consommable de maintenance doit se faire à l’intersection de plusieurs contraintes : réglementaire (H1/H2), technique (résistance à la corrosion, adhésivité) et environnementale. Pour un équipement en inox en milieu agroalimentaire marin, le choix d’une graisse H1 marine est souvent la seule solution viable.
Pour garantir la pérennité de vos installations en milieu marin, la prochaine étape consiste à auditer vos propres processus, du cahier des charges initial (spécification de la nuance et du Ra) jusqu’aux protocoles de maintenance (décontamination, passivation, lubrification), en s’appuyant sur ces principes techniques.
