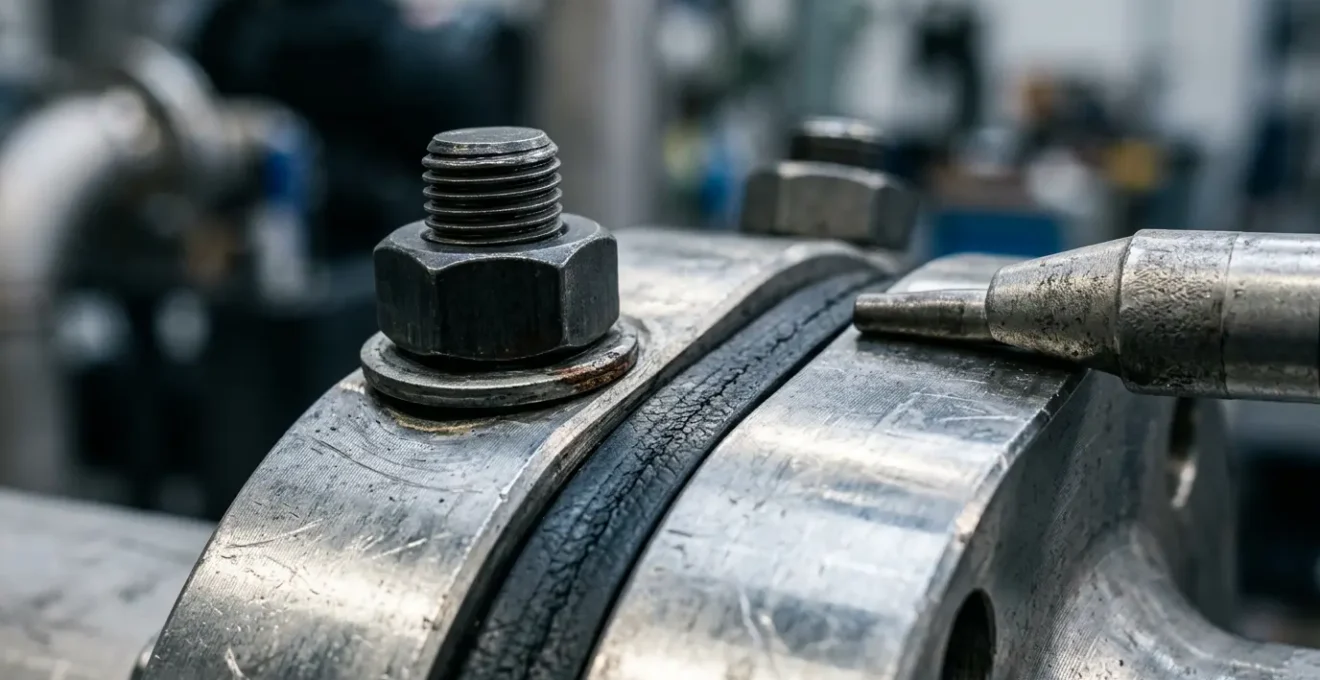

Comment détecter une défaillance de joint avant la fuite catastrophique ?

Le silence d’un site industriel la nuit est une chose précieuse. Mais pour un opérateur de maintenance, il peut aussi être angoissant. Chaque sifflement inhabituel, chaque odeur suspecte peut être le prélude à un incident majeur. Au cœur de cette vigilance se trouve un composant souvent sous-estimé et pourtant absolument vital : le joint d’étanchéité. Une défaillance de cet élément peut engendrer des conséquences dramatiques, tant sur le plan humain, environnemental que financier. Face à ce risque, la réponse habituelle consiste à multiplier les rondes d’inspection visuelle et à respecter les plannings de maintenance préventive.

Pourtant, ces pratiques, bien qu’indispensables, restent en surface. Elles ne s’attaquent qu’aux symptômes visibles d’un mal souvent plus profond. La véritable expertise ne consiste pas seulement à repérer un joint qui suinte, mais à anticiper la défaillance avant même qu’elle ne se manifeste. Mais si la clé n’était pas de regarder plus souvent, mais de savoir regarder différemment ? Si la prévention reposait moins sur la fréquence des contrôles que sur la compréhension intime des phénomènes de dégradation invisibles qui affectent chaque assemblage boulonné ?

Cet article n’est pas une simple checklist. C’est une plongée au cœur de la science des matériaux et des bonnes pratiques d’inspection. Nous allons décortiquer les mécanismes de vieillissement, les dilemmes de sélection des matériaux et les méthodes de contrôle avancées qui permettent de passer d’une maintenance réactive à une véritable stratégie prédictive. L’objectif : vous donner les outils pour garantir l’intégrité de vos installations, bien avant que la première goutte ne touche le sol.

Pour aborder ce sujet de manière structurée, cet article explore les points névralgiques de l’inspection et de la prévention des défaillances de joints, depuis les causes fondamentales du vieillissement jusqu’à la réaction en cas d’incident avéré.

Pourquoi les élastomères craquellent-ils après 2 ans de stockage ?

Un joint qui semble neuf en sortie de son emballage peut déjà être compromis. Le vieillissement des élastomères est un processus chimique insidieux qui démarre bien avant la mise en service. Les principaux coupables sont l’ozone présent dans l’air, les rayons ultraviolets (UV) et les variations de température. Ces agents agressent la structure moléculaire de l’élastomère (la réticulation), provoquant une perte d’élasticité qui se manifeste par des micro-fissures, des craquelures ou un durcissement. Un joint ainsi dégradé perd sa capacité à compenser les imperfections de surface des brides et à maintenir la contrainte de serrage initiale.

La durée de vie en stockage n’est pas infinie et est rigoureusement encadrée. Par exemple, selon les préconisations conformes à la norme ISO 2230, des matériaux comme l’EPDM ou le FKM (Viton) peuvent être stockés jusqu’à 10 ans, avec une extension possible, mais sous des conditions strictes. Ces conditions incluent une température contrôlée, une faible hygrométrie, et une protection absolue contre la lumière directe du soleil. Le simple fait de stocker des joints près d’une fenêtre non traitée ou à proximité d’équipements électriques générant de l’ozone (moteurs, transformateurs) peut réduire drastiquement leur durée de vie opérationnelle.

Ignorer ces règles de stockage revient à installer une bombe à retardement au cœur de vos assemblages. Un contrôle systématique avant utilisation est la seule barrière de sécurité fiable.

Comment vérifier le couple de serrage d’une bride sans l’ouvrir ?

Le couple de serrage appliqué initialement n’est pas une garantie éternelle. Le tassement du joint, les vibrations et les cycles thermiques peuvent entraîner une perte de précharge des boulons, compromettant l’étanchéité. La méthode traditionnelle consiste à vérifier le couple avec une clé dynamométrique. Cependant, cette technique a ses limites : elle ne mesure qu’un couple de rupture de frottement et peut même endommager l’assemblage en le sur-sollicitant. De plus, elle ne donne aucune information sur la tension réelle et homogène du goujon, qui est le véritable garant de l’étanchéité.

Pour dépasser ces limites, les technologies de Contrôle Non Destructif (CND) offrent une solution de pointe. La méthode la plus efficace est la mesure d’allongement des goujons par ultrasons. Ce procédé permet de connaître avec une précision extrême la tension de chaque boulon de la bride, sans avoir à desserrer quoi que ce soit. C’est une photographie instantanée et fiable de la force de serrage réelle appliquée sur le joint.

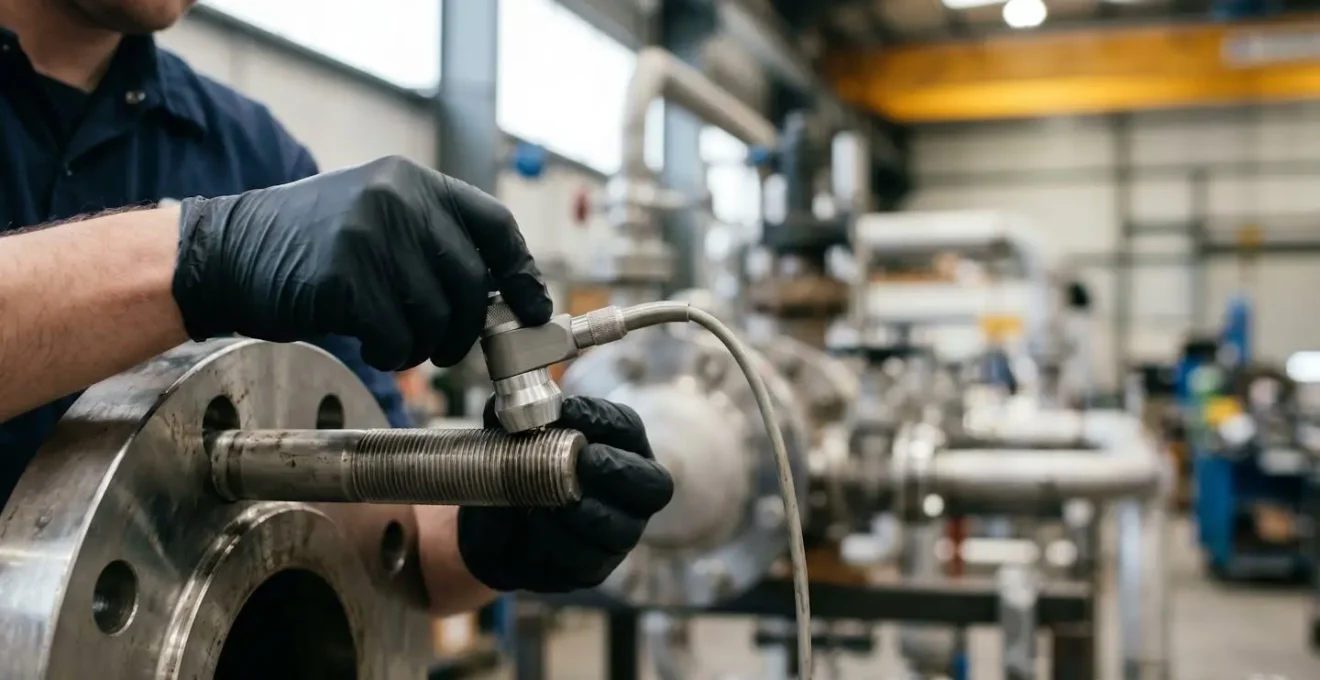

Comme le montre cette image, un technicien spécialisé peut diagnostiquer l’état de santé d’un assemblage critique en quelques minutes. Cette approche permet de détecter une perte de tension anormale sur un ou plusieurs goujons, signe avant-coureur d’une fuite imminente. L’intégration de cette méthode dans les plans de maintenance prédictive sur les équipements les plus critiques (réacteurs, lignes haute pression) est un investissement direct dans la sécurité du site.

Passer de la simple vérification du couple à la mesure de la tension réelle, c’est passer d’une supposition à une certitude. C’est le fondement d’une maintenance qui n’attend pas la fuite pour agir.

EPDM ou Viton : quel joint résiste le mieux aux hydrocarbures chauds ?

Le choix du matériau d’un joint n’est pas une question de préférence, mais une décision technique critique qui dépend entièrement de l’application. Utiliser le mauvais élastomère est l’une des causes de défaillance les plus courantes et les plus dangereuses. Le dilemme entre l’EPDM et le Viton (FKM) en est l’illustration parfaite, notamment en présence d’hydrocarbures et de températures élevées.

L’EPDM (Éthylène-Propylène-Diène Monomère) est un excellent matériau pour les applications en contact avec l’eau, la vapeur, les acides et bases dilués ou les solvants polaires. Il offre une bonne plage de température et une excellente résistance aux intempéries, ce qui en fait un choix économique pour de nombreuses utilities. Cependant, sa faiblesse majeure est sa très mauvaise compatibilité avec les hydrocarbures, les huiles et les graisses minérales, qui le font gonfler et se dégrader rapidement.

À l’inverse, le Viton (FKM), un fluoroélastomère, a été spécifiquement conçu pour exceller là où l’EPDM échoue. Sa résistance aux hydrocarbures, carburants, huiles et à de nombreux produits chimiques agressifs, même à haute température, est exceptionnelle. Cette performance a un coût, le FKM étant significativement plus cher à produire. Le tableau suivant synthétise les différences fondamentales entre ces deux matériaux.

Cette distinction est clairement illustrée par une analyse comparative technique des élastomères.

Cette hiérarchie est confirmée par les experts du secteur, comme le souligne Rubber and Seal dans son guide de sélection :

Le Viton est le choix idéal pour sceller les raccords dans les systèmes de carburant à haute température ou dans les installations de traitement chimique, où d’autres matériaux de joint peuvent se dégrader ou tomber en panne.

– Rubber and Seal – Expert en solutions d’étanchéité industrielle, Guide de sélection des joints rainurés EPDM, NBR et Viton

En conclusion, pour une application avec des hydrocarbures chauds, le choix du Viton (FKM) n’est pas une option, c’est une obligation de sécurité. L’économie réalisée en utilisant un EPDM serait rapidement anéantie par le coût d’un arrêt de production ou, pire, d’un accident.

Le danger mortel de réutiliser un joint « qui a l’air encore bon »

C’est l’une des erreurs les plus fréquentes et les plus dangereuses en maintenance industrielle. Après un démontage, un joint plat peut sembler visuellement intact, sans fissure ni déformation apparente, incitant à sa réutilisation « pour dépanner ». C’est ignorer la physique fondamentale de l’étanchéité. Un joint n’est pas un simple « bout de caoutchouc », c’est un ressort complexe dont la fonction est de stocker de l’énergie.

Lors du serrage initial, le matériau du joint subit une compression. Une partie de cette déformation est élastique (le matériau reviendra à sa forme initiale si on le relâche), mais une part importante est plastique. Le matériau « flue » pour épouser parfaitement les micro-défauts des surfaces de la bride. C’est ce qu’on appelle le fluage à froid (ou « creep »). Cette déformation est irréversible. Le joint a pris l’empreinte de son logement et a perdu une partie de sa capacité à « pousser » contre les brides. On parle de perte de mémoire de forme.

Réutiliser ce joint, c’est installer un « fantôme d’étanchéité ». Même serré au couple nominal, il n’aura plus jamais la « force de rappel » (la contrainte résiduelle) nécessaire pour garantir une étanchéité durable face aux vibrations, aux cycles de pression et de température. La fuite n’est plus une question de « si », mais de « quand ». Dans une ligne transportant un fluide dangereux, inflammable ou toxique, cette pratique expose directement le personnel et l’installation à un risque mortel.

La règle doit donc être absolue et non négociable : un joint plat ou spiralé démonté est un déchet. Il doit être systématiquement remplacé par un joint neuf. Le coût d’un joint est infime comparé au coût potentiel de sa défaillance.

Grand Arrêt : comment inspecter 500 joints critiques en 2 semaines ?

Un grand arrêt programmé est une course contre la montre. La pression pour redémarrer la production le plus vite possible est immense, mais la sécurité ne peut être compromise. Face à des centaines, voire des milliers de joints à inspecter et remplacer, le risque d’erreur humaine, de précipitation ou d’oubli est majeur. La clé du succès ne réside pas dans la vitesse d’exécution, mais dans une organisation et une méthodologie sans faille en amont.

La stratégie la plus efficace est celle du « kitting ». Bien avant l’arrêt, chaque intervention sur un assemblage bridé doit être préparée sous la forme d’un kit individuel. Ce kit, identifié par le tag de l’équipement, contient tout le nécessaire : le joint neuf du bon matériau et de la bonne dimension, la boulonnerie neuve si nécessaire, le lubrifiant d’assemblage adéquat et la fiche de procédure avec le couple de serrage spécifié. Cette préparation élimine les allers-retours au magasin, les erreurs de sélection de matériel et garantit que l’opérateur dispose de tous les éléments pour travailler correctement.

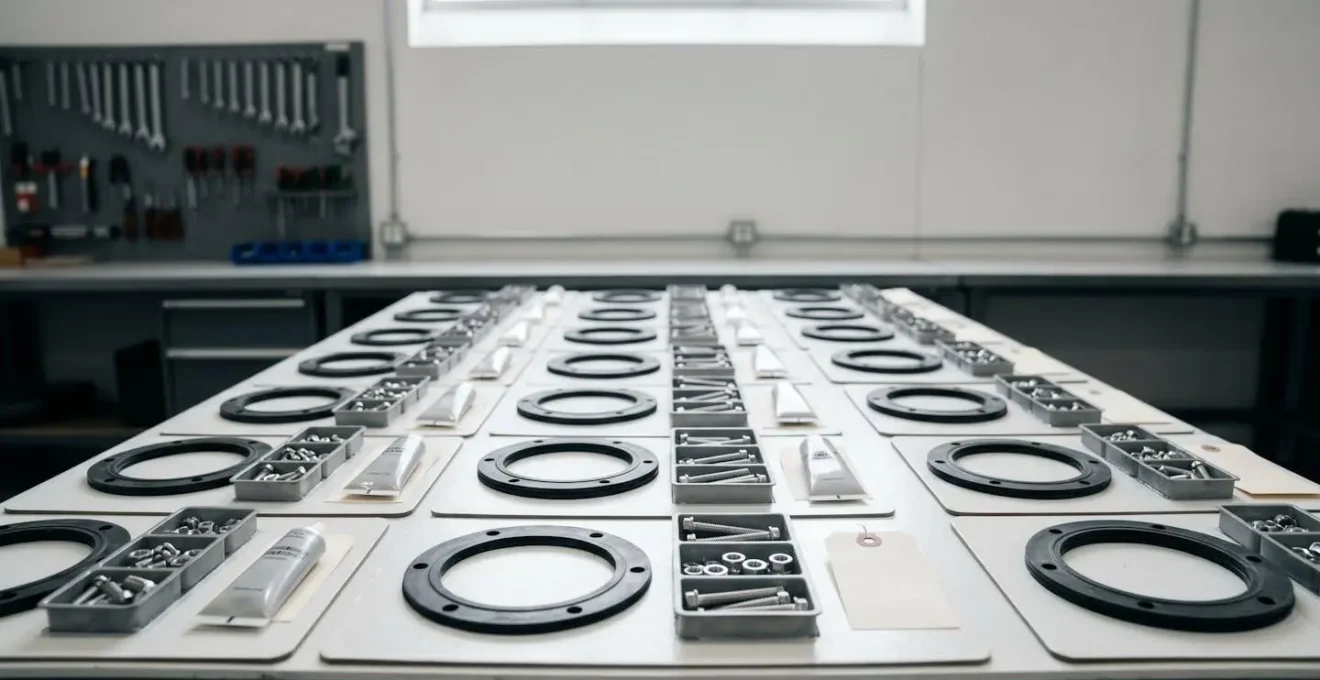

Cette approche méthodique, visible dans la préparation de ces kits de maintenance, transforme le chaos potentiel d’un grand arrêt en une série d’opérations standardisées et contrôlées. De plus, elle facilite le suivi et la traçabilité. Chaque kit utilisé est un joint remplacé. La standardisation des procédures d’inspection et de remontage, associée à des formations rapides juste avant l’arrêt, permet également d’assurer un niveau de qualité homogène, même avec des équipes renforcées par du personnel externe.

En définitive, la performance lors d’un grand arrêt ne se mesure pas au nombre de joints remplacés par heure, mais au taux de réussite au redémarrage : zéro fuite. Et cet objectif ne peut être atteint que par une préparation méticuleuse.

Pourquoi vos vannes papillon fuient-elles toujours au même endroit ?

C’est une observation récurrente pour de nombreux techniciens : sur une vanne papillon, la fuite semble systématiquement apparaître au même endroit, généralement au niveau de l’axe de manœuvre supérieur ou inférieur. Cette localisation n’est pas une coïncidence ; elle est directement liée à la conception et aux contraintes mécaniques spécifiques de ce type de vanne.

L’étanchéité d’une vanne papillon est assurée par la compression du disque (le « papillon ») contre un siège souple, appelé manchette. Cette manchette est une pièce d’usure. Cependant, l’usure n’est pas uniforme sur toute sa circonférence. Les points les plus critiques sont les zones où l’axe de rotation du disque traverse la manchette. À ces deux endroits, la manchette subit des contraintes de compression et de cisaillement bien plus élevées qu’ailleurs lors de chaque cycle d’ouverture et de fermeture.

De plus, lorsque la vanne est en position partiellement ouverte, le fluide s’écoule à grande vitesse de part et d’autre du disque. Cet écoulement peut créer des phénomènes d’érosion et de cavitation qui attaquent préférentiellement la manchette près des passages d’axe. Avec le temps, le matériau s’use, perd de son élasticité et de son épaisseur à ces endroits précis, créant un chemin de fuite privilégié le long de l’axe. La fuite devient alors inévitable, d’abord sous forme de suintement, puis de manière plus prononcée.

Par conséquent, lors de l’inspection préventive d’une vanne papillon, une attention toute particulière doit être portée à la zone des paliers d’axe. La détection précoce d’une usure anormale à ce niveau permet de planifier le remplacement de la manchette avant que la fuite ne devienne un problème opérationnel.

Bac de rétention : quelle capacité légale pour stocker 4 cuves de 1000L ?

Le stockage de produits chimiques ou polluants est l’une des activités les plus réglementées sur un site industriel en France, et à juste titre. Le bac de rétention n’est pas un simple équipement, c’est une barrière de sécurité fondamentale pour la protection de l’environnement. Sa capacité n’est pas laissée à l’appréciation de l’exploitant mais est dictée par la loi, notamment pour les Installations Classées pour la Protection de l’Environnement (ICPE).

La règle principale, pour les liquides susceptibles de créer une pollution des eaux ou des sols, est définie par l’Arrêté du 4 octobre 2010. Elle stipule que la capacité de rétention associée à un stockage doit être au moins égale à la plus grande des deux valeurs suivantes : 100% de la capacité du plus grand réservoir ou 50% de la capacité totale des réservoirs associés. Cette règle vise à garantir que même en cas de fuite catastrophique du plus gros contenant, ou de fuites multiples, le produit reste confiné.

Appliquons cette règle à un cas concret pour bien en saisir la logique.

Ce calcul simple démontre l’importance de ne pas se fier à l’intuition. Le respect scrupuleux de cette réglementation, vérifié lors des inspections de la DREAL, est la condition sine qua non pour un stockage sécurisé et conforme.

Comment réagir face à un fût de 200L d’acide qui se perce dans l’atelier ?

Lorsqu’un contenant de produit chimique dangereux se perce, chaque seconde compte. La panique est le pire ennemi. Une réaction rapide, mais surtout méthodique et coordonnée, est la seule façon de maîtriser la situation et de protéger le personnel et l’environnement. Cette procédure d’urgence ne s’improvise pas ; elle doit être définie dans le Plan d’Opération Interne (POI) de l’établissement et répétée lors d’exercices réguliers.

Face à un déversement d’acide, la priorité absolue est de sécuriser la zone et de protéger les intervenants. Personne ne doit approcher sans les Équipements de Protection Individuelle (EPI) appropriés, qui doivent être spécifiquement résistants à la nature du produit chimique. La deuxième étape consiste à contenir la propagation du liquide pour éviter qu’il n’atteigne les réseaux d’eaux pluviales. L’utilisation de barrages et d’absorbants spécifiques est cruciale.

La procédure d’urgence en France est un processus rigoureux qui engage la responsabilité de l’exploitant. Voici les étapes clés à suivre impérativement :

1. Alerter : Déclencher immédiatement l’alerte interne selon le POI pour avertir le responsable HSE et l’Équipier de Première Intervention (EPI) désigné.
2. Protéger et Équiper : Interdire l’accès à la zone. Les intervenants doivent s’équiper d’EPI adaptés à l’acide concerné : masque à cartouche (ex: type ABEK), gants de protection chimique, combinaison intégrale et lunettes-masque étanches.
3. Contenir : Déployer des boudins ou barrages absorbants autour de la nappe pour stopper son extension. Appliquer ensuite un absorbant ou un neutralisant chimique en poudre sur le liquide déversé.
4. Alerter les secours externes : Si le déversement est hors de contrôle, menace d’atteindre un milieu sensible ou dépasse les capacités de rétention, l’appel aux services de secours (SDIS – Sapeurs-Pompiers, au 18 ou 112) est obligatoire.
5. Déclarer : Tout incident ou accident significatif, même maîtrisé en interne, doit faire l’objet d’une déclaration officielle à l’inspection des installations classées (DREAL).
6. Éliminer : Les déchets souillés (absorbants, EPI usagés) doivent être collectés dans des contenants spécifiques et traités comme des déchets dangereux, conformément à la réglementation sur leur élimination.

Pour garantir une sécurité maximale sur votre site, l’étape suivante consiste à formaliser ces procédures dans votre Plan d’Opération Interne, à vérifier la disponibilité et la conformité de vos kits anti-pollution, et à former régulièrement vos équipes à leur mise en œuvre.
