Deux tiers des accidents industriels recensés en 2024 trouvent leur origine dans un rejet de matières dangereuses. Ce constat, établi par l’inventaire 2024 du BARPI, place l’étanchéité des assemblages au cœur des enjeux de sûreté dans les secteurs pétrochimie, nucléaire et énergie. Un joint sous-dimensionné, une procédure de serrage approximative ou une incompatibilité matériau-fluide suffisent à transformer une installation conforme en source d’incident majeur. Les défaillances résultent rarement d’un vice de fabrication du joint lui-même, mais d’erreurs lors de la spécification ou du montage.
Vos 5 points-clés pour sécuriser vos assemblages sous pression
- Les rejets de matières dangereuses représentent 66% des accidents industriels en 2024, confirmant le rôle déterminant de l’étanchéité dans la prévention des incidents
- Trois technologies dominent le marché des joints critiques : spiralé métallo-graphite (haute pression/température), strié en graphite comprimé (adaptabilité géométrique), plat métallo-graphite (polyvalence et qualification nucléaire)
- La conformité normative (EN 1591, ASME B16.20, RCC-M, directive PED 2014/68/UE) conditionne la traçabilité et la qualification fournisseur, obligatoires en environnements réglementés
- Le calcul du couple de serrage selon méthode normative et le respect d’une séquence en étoile sur plusieurs passes préviennent la distribution hétérogène de charge, première cause de fuite progressive
- La réutilisation d’un joint après démontage constitue une erreur critique : la compression permanente subie lors du premier serrage compromet irrémédiablement ses propriétés d’étanchéité
- Pourquoi l’étanchéité conditionne la sûreté des installations sous pression
- Cartographie des technologies de joints pour assemblages critiques
- Décrypter les exigences normatives en environnement réglementé
- Méthodologie de sélection et installation pour garantir la fiabilité
- Anticiper la défaillance et optimiser la maintenance préventive
Pourquoi l’étanchéité conditionne la sûreté des installations sous pression
Un échangeur thermique fonctionnant à 180°C et 25 bars présente un léger suintement au niveau d’une bride. Le technicien de maintenance estime que « ça tient encore quelques semaines ». Trois jours plus tard, la fuite s’est aggravée, déclenchant un arrêt d’urgence. L’analyse révèle un fluage thermique du joint : sous contrainte prolongée à température élevée, le matériau s’est déformé irréversiblement, perdant sa capacité à compenser les micro-mouvements de la bride.
Les analyses post-incident révèlent qu’une majorité significative des défaillances d’assemblages boulonnés résulte d’une relaxation excessive du joint, sous-estimée lors du dimensionnement. La chaîne d’étanchéité repose sur trois composants interdépendants : l’état de surface des portées de bride, la charge de serrage appliquée par les boulons, et la capacité du joint à maintenir cette charge malgré les cycles thermiques.
Comme le rappelle l’inventaire 2024 du BARPI, environ 70% des accidents industriels génèrent des pertes financières pouvant aller jusqu’à la cessation d’activité. Un arrêt non planifié d’une unité de raffinage représente une perte de plusieurs dizaines de milliers d’euros par jour.
Bon à savoir : La directive 2014/68/UE et sa modification 2024/2749 établissent des exigences essentielles de sécurité relatives aux équipements sous pression et aux assemblages, couvrant conception, fabrication et évaluation de conformité pour tout équipement dont la pression maximale admissible dépasse 0,5 bar. La transposition de la directive modificative est requise avant le 29 mai 2026.
L’approche préventive consiste à intégrer dès la spécification les conditions réelles d’exploitation. Un fabricant de joints industriels qualifié fournit les données techniques permettant au bureau d’études de vérifier la compatibilité avec les paramètres de service : température et pression design, nature du fluide, fréquence de démontage prévisible.
Cartographie des technologies de joints pour assemblages critiques

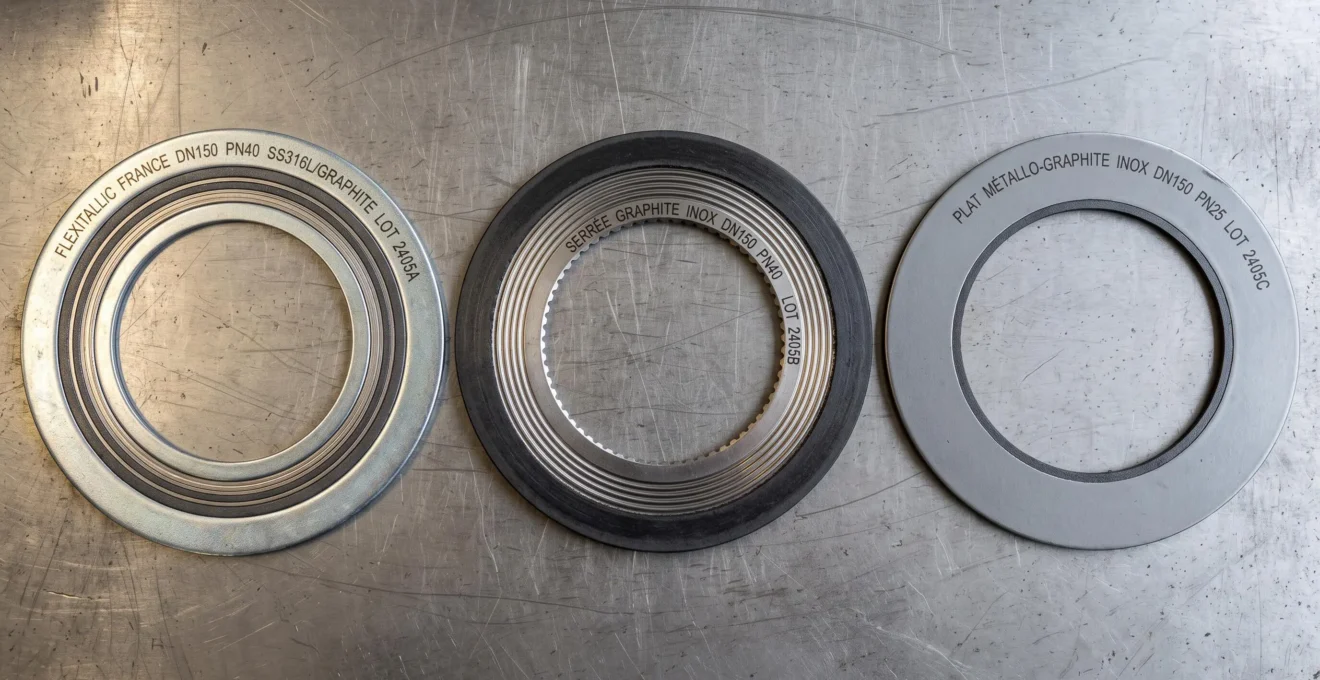

Trois familles technologiques se partagent l’essentiel des applications critiques dans les secteurs énergie, pétrochimie et nucléaire. Chacune répond à des contraintes spécifiques, rendant obsolète toute approche uniforme.
Joint spiralé Flexitallic : référence haute pression et température
La construction en spirale métallique (acier inoxydable 316L ou Inconel 625) alternant avec une garniture graphite confère une capacité de récupération élastique exceptionnelle. Après un cycle thermique ou une déformation de bride, le joint reprend partiellement sa forme initiale, maintenant l’étanchéité là où un joint plat rigide aurait perdu le contact.
Les domaines d’application couvrent les circuits vapeur haute pression (jusqu’à 100 bars et 540°C), les unités de craquage catalytique, et les échangeurs soumis à des gradients thermiques importants. La conformité ASME B16.20 garantit l’interopérabilité avec les brides standardisées Class 150 à 2500.
Joint strié en graphite comprimé pour brides non standard
Les rainures concentriques usinées créent des micro-chambres qui absorbent les défauts géométriques des portées de bride. Cette adaptabilité devient déterminante sur les installations anciennes où les remises en état ont modifié la planéité des surfaces d’étanchéité.
Le graphite comprimé présente une bonne résistance au fluage thermique. Les raffineries l’utilisent sur les circuits de résidus lourds (350-400°C) où la corrosion interdit l’usage de joints à armature métallique. La limite principale réside dans la pression maximale admissible, généralement inférieure à celle des joints spiralés.
Joint plat métallo-graphite : polyvalence et conformité nucléaire
Une feuille d’acier inoxydable enserrant une âme en graphite : cette structure simple offre un compromis entre tenue mécanique et capacité d’adaptation. Les bureaux d’études recommandent cette technologie pour les circuits auxiliaires des centrales nucléaires, où la qualification RCC-M impose une traçabilité complète des matières premières.
La polyvalence s’exprime dans la compatibilité chimique : eau déminéralisée, acide borique dilué, fluides de refroidissement. Les délais d’approvisionnement pour un joint qualifié RCC-M nécessitent une anticipation significative, en raison des exigences de traçabilité.
| Technologie | Plage température | Plage pression | Applications typiques | Normes applicables |
|---|---|---|---|---|
| Joint spiralé métallo-graphite | -200°C à +540°C | Jusqu’à 100 bars | Vapeur HP, hydrocarbures, craquage catalytique | ASME B16.20, EN 1514-2 |
| Joint strié graphite comprimé | -40°C à +450°C | Jusqu’à 40 bars | Résidus lourds raffinage, fluides corrosifs | EN 1514-6, DIN 2690 |
| Joint plat métallo-graphite | -100°C à +400°C | Jusqu’à 63 bars | Circuits auxiliaires nucléaires, process chimie | RCC-M, EN 1514-4, ASME B16.21 |
Décrypter les exigences normatives en environnement réglementé
L’empilement des références normatives (EN 1591, ASME B16.20, RCC-M, CODAP) peut donner l’impression d’un maquis impénétrable. La réalité est plus structurée : chaque norme répond à un besoin précis dans la chaîne de spécification.
La norme EN 1591 fournit une méthode de calcul pour le dimensionnement des assemblages boulonnés à brides circulaires, intégrant fluage et relaxation. Elle permet de déterminer le couple de serrage minimal garantissant l’étanchéité dans les conditions les plus défavorables. Les tendances montrent une migration vers cette méthode normalisée, abandonnant les abaques empiriques.
Le code ASME B16.20 spécifie dimensions, tolérances et marquages des joints métalliques spiralés. Un joint Flexitallic DN 150 Class 300 fabriqué en France ou aux États-Unis présentera les mêmes cotes garanties. La certification impose des essais mécaniques (ASTM F36) et la traçabilité des lots.
Le code RCC-M exige une traçabilité complète et des certificats matériaux EN 10204 type 3.1. Un joint sans certificat 3.1 déclenche automatiquement un refus de mise en service, retardant la réception de plusieurs semaines.
-
EN 1591 : méthode de calcul pour assemblages brides circulaires, intégrant fluage et relaxation, applicable à tous secteurs industriels
-
ASME B16.20 : spécifications dimensionnelles et mécaniques des joints métalliques spiralés et ondulés, standard international pétrochimie et énergie
-
RCC-M : règles de conception et construction des matériels mécaniques pour îlots nucléaires, qualification fournisseurs et traçabilité intégrale obligatoires
-
CODAP : code français de construction des appareils à pression non soumis à flamme, complément du RCC-M pour équipements hors îlot nucléaire
Comme le prescrit l’arrêté du 20 novembre 2017 relatif au suivi en service des équipements sous pression, l’exploitant établit un dossier d’exploitation comportant un registre de toutes les opérations datées, conservé pendant toute la durée de vie de l’équipement. Cette obligation impose la sélection de joints traçables.
Méthodologie de sélection et installation pour garantir la fiabilité
Passer de la théorie normative à l’installation réelle nécessite une démarche structurée en trois phases. La pratique industrielle démontre que 80% des défaillances prématurées trouvent leur origine dans une spécification inadaptée ou un serrage défaillant.
Analyser les paramètres de service et contraintes d’exploitation
Les paramètres nominaux d’un échangeur affichent 15 bars et 220°C, mais l’historique révèle des pics à 28 bars lors des démarrages. Ces conditions transitoires doivent être intégrées au calcul de dimensionnement.
Les critères décisionnels incluent la pression et température design (valeurs maximales incluant les transitoires), la nature du fluide (présence d’H2S imposant la qualification NACE MR0175), le type de bride selon EN 1092 ou ASME B16.5, la fréquence de démontage, et les contraintes d’environnement (zone ATEX).
Dimensionner l’assemblage et calculer le couple de serrage

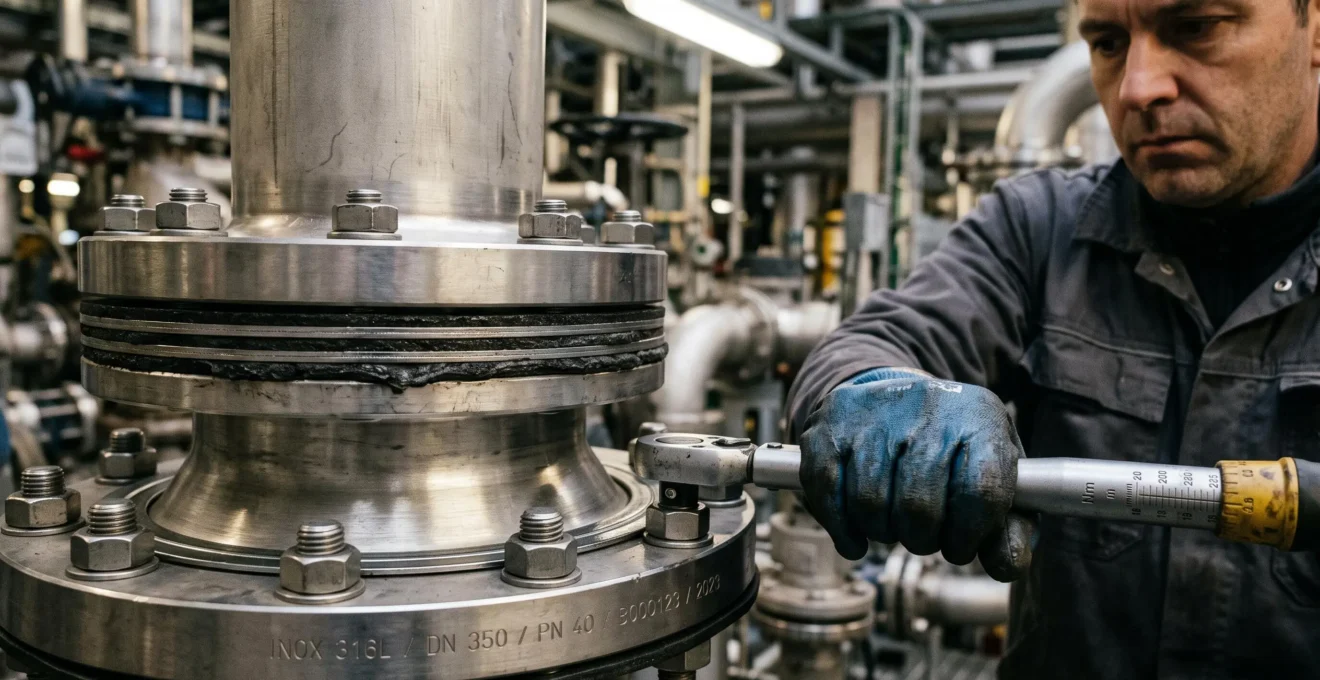

Les normes préconisent un serrage en séquence étoile, effectué en plusieurs passes progressives, pour garantir une répartition uniforme de la charge. Le calcul normatif selon EN 1591 ou ASME PCC-1 détermine les paramètres exacts. Cette étape relève du bureau d’études spécialisé, qui intègre les coefficients de frottement, les propriétés de fluage du joint, et les coefficients de dilatation thermique.
Pour les installations soumises à vibrations intenses (compresseurs, turbines), le dimensionnement d’un assemblage boulonné intègre des contraintes de fatigue mécanique et peut nécessiter des systèmes de freinage (rondelles Belleville, écrous auto-freinés).
Respecter la procédure de serrage et les contrôles de réception

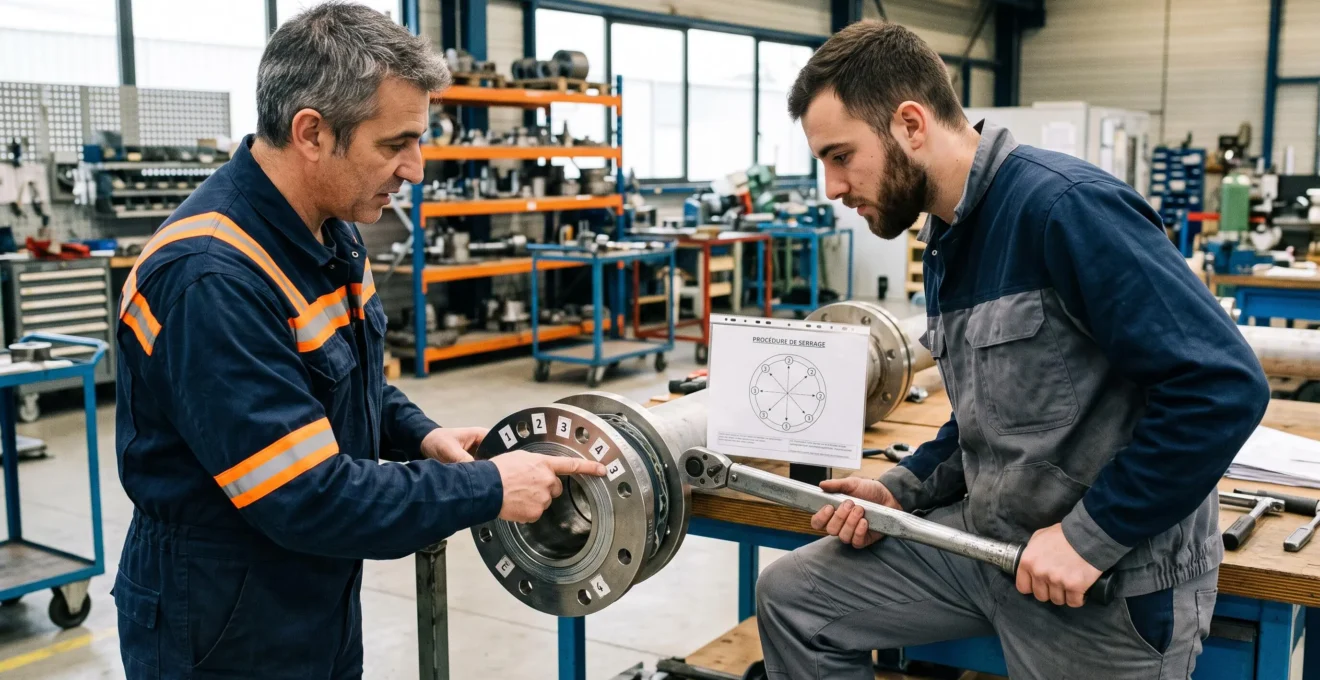

La séquence débute par une première passe à 30% du couple final, suivie d’une seconde à 60%, puis d’une troisième à 100%. Chaque passe respecte l’ordre en étoile. Les clés dynamométriques doivent être calibrées annuellement avec certificat traçable, conformément aux exigences des organismes de contrôle.
Les procédures d’installation d’un joint Insert Supra illustrent l’importance de la préparation minutieuse des portées de bride et du respect des temps d’attente entre passes de serrage pour les assemblages de grand diamètre. Le procès-verbal d’essai d’étanchéité valide la conformité avant mise en pression définitive.
-
Vérifier l’absence de rayures, piqûres ou déformations sur les portées de bride
-
Nettoyer soigneusement les surfaces d’étanchéité (dégraissage, élimination des résidus d’ancien joint)
-
Contrôler visuellement l’état du joint neuf (absence de chocs, déchirures, marquages de traçabilité lisibles)
-
Vérifier la compatibilité dimensions joint/bride selon plan d’assemblage
-
Contrôler l’état et la conformité de la boulonnerie (longueur, classe de résistance, filetage intact)
-
Vérifier le certificat d’étalonnage de la clé dynamométrique (validité < 12 mois)
-
Consulter la fiche de procédure spécifiant couple, séquence et nombre de passes
-
Identifier l’opérateur qualifié et vérifier la validité de sa formation au serrage
Anticiper la défaillance et optimiser la maintenance préventive
Les signaux avant-coureurs d’une défaillance imminente sont rarement spectaculaires : une légère augmentation de température localisée détectable par caméra thermique, des traces de corrosion naissante, un bruit de sifflement révélant une micro-fuite. L’enjeu consiste à détecter ces anomalies avant qu’elles ne dégénèrent en arrêt d’urgence.
Les stratégies de maintenance prédictive intègrent des analyseurs de gaz portables permettant de quantifier les émissions fugitives en ppm, conformément aux exigences TA-Luft. Ces mesures périodiques alimentent un historique permettant d’identifier les assemblages présentant une dérive progressive, autorisant une intervention planifiée lors du prochain arrêt technique.
Réutilisation d’un joint après démontage : un risque de fuite majeur
Les bonnes pratiques industrielles interdisent la réutilisation d’un joint métallo-graphite après démontage. La compression permanente subie lors du premier serrage compromet irrémédiablement ses propriétés d’étanchéité. Cette erreur récurrente génère des fuites progressives détectables seulement plusieurs semaines après la remise en service. Le gain apparent de quelques centaines d’euros se traduit par un arrêt non planifié dont le coût dépasse largement l’économie initiale.
La gestion des stocks de pièces critiques constitue un levier d’optimisation sous-exploité. La planification à 12 mois permet d’anticiper l’approvisionnement de joints qualifiés avec leur documentation complète. Cette anticipation devient incontournable pour les joints RCC-M destinés au secteur nucléaire.
L’approche de détection d’une défaillance de joint avant la fuite catastrophique repose sur la combinaison de contrôles visuels périodiques, de mesures instrumentales ciblées et d’une analyse historique des assemblages ayant présenté des défaillances antérieures. Cette démarche permet de transformer un budget maintenance subi en investissement maîtrisé.
-
Augmentation de température localisée au niveau de la bride détectable par caméra thermique (écart > 10°C par rapport aux assemblages adjacents)
-
Traces de suintement, corrosion naissante ou dépôts cristallins visibles sur la périphérie du joint
-
Bruit de sifflement caractéristique d’une fuite en formation, même si non détectable visuellement
-
Détection d’émissions fugitives supérieures au seuil réglementaire par analyseur de gaz portable
Quelle est la différence entre un joint spiralé et un joint strié ?
Le joint spiralé se compose d’une spirale métallique alternant avec une garniture souple (graphite), lui conférant une excellente récupération élastique après déformation. Le joint strié présente des rainures concentriques usinées dans un matériau monolithique (graphite comprimé), offrant une meilleure adaptabilité aux défauts géométriques des portées de bride. Le spiralé convient aux hautes pressions et températures (jusqu’à 100 bars et 540°C), tandis que le strié excelle sur les brides non standard ou dégradées (jusqu’à 40 bars et 450°C).
Peut-on réutiliser un joint métallo-graphite après démontage ?
Non, la réutilisation d’un joint métallo-graphite après démontage constitue une erreur critique. La compression permanente subie lors du premier serrage modifie irréversiblement la structure du matériau (écrasement des fibres de graphite, déformation plastique de l’armature métallique). Un joint réutilisé perd sa capacité à compenser les micro-mouvements de la bride et présente un risque élevé de fuite progressive, souvent détectable seulement après plusieurs semaines d’exploitation.
Combien de temps peut-on conserver un joint en stock avant utilisation ?
Les joints métallo-graphite (spiralés, striés, plats) ne présentent pas de date de péremption stricte s’ils sont stockés dans des conditions appropriées : emballage d’origine fermé, local sec (humidité relative < 60%), température stable (15-25°C), à l'abri des chocs et des rayonnements UV. Les fabricants recommandent généralement une rotation de stock sur 5 ans maximum. Les joints comportant des élastomères (EPDM, Viton) ont une durée de conservation limitée à 3 ans en raison du vieillissement du polymère.
Quel délai prévoir pour un joint qualifié RCC-M secteur nucléaire ?
L’approvisionnement de joints qualifiés selon le code RCC-M nécessite généralement un délai significatif, typiquement compris entre 6 et 10 semaines selon la complexité du joint et la disponibilité des certificats matériaux. Ce délai incompressible s’explique par les exigences de traçabilité complète des matières premières, la réalisation d’essais mécaniques selon protocoles normalisés, et la constitution du dossier qualité (certificats 3.1, procès-verbaux d’essais, fiches de contrôle dimensionnel). Une planification à 12 mois des arrêts techniques permet d’anticiper ces approvisionnements critiques.
Comment vérifier la conformité d’un joint aux normes ASME ?
Un joint conforme ASME B16.20 porte obligatoirement un marquage permanent (gravure laser ou estampage) indiquant le nom du fabricant, la norme de référence (B16.20), la classe de pression (Class 150 à 2500), et le matériau de construction. Le fabricant fournit un certificat de conformité attestant la réalisation des essais mécaniques obligatoires (compression-récupération selon ASTM F36) et la traçabilité du lot de fabrication. En cas de doute, demandez la documentation complète avant acceptation du joint sur chantier : tout joint sans marquage ou sans certificat doit être refusé.
Limites du présent guide
Ce contenu présente les principes généraux de sélection et dimensionnement des joints d’étanchéité industriels, mais ne constitue pas une étude de conformité pour votre installation spécifique.
Chaque assemblage boulonné doit faire l’objet d’un calcul personnalisé intégrant les conditions réelles de service (pression, température, nature du fluide, matériaux de bride).
Les valeurs de couples de serrage mentionnées sont indicatives. Seul un calcul conforme aux normes EN 1591 ou ASME PCC-1 permet de déterminer les paramètres exacts.
La qualification d’un joint pour application nucléaire ou pétrochimie nécessite des certifications spécifiques (RCC-M, TA-Luft, Fire Safe) que seul un fabricant agréé peut fournir.
Risques identifiés en cas de non-respect des bonnes pratiques :
- Sous-dimensionnement du joint ou du couple de serrage : risque de fuite immédiate ou progressive par fluage
- Sélection d’un matériau incompatible avec le fluide véhiculé : dégradation chimique, perte d’étanchéité
- Non-respect de la procédure de serrage (séquence, calibration dynamométrique) : distribution hétérogène de la charge, déformation bride
Organismes à consulter : Bureau d’études spécialisé en ingénierie d’étanchéité, organisme de contrôle accrédité (Bureau Veritas, APAVE, DEKRA), fabricant qualifié selon codes applicables (RCC-M, ASME, PED).
