Quels sont les filtres nécessaires dans une cabine de peinture ?
Une cabine de peinture industrielle génère simultanément trois exigences contradictoires : une finition irréprochable (zéro particule sur pièce fraîche), une protection respiratoire maximale des opérateurs (exposition aux COV et brouillards), et une conformité réglementaire stricte (Code du travail, ATEX si solvants). Ces trois impératifs convergent vers un seul point de contrôle : le système de filtration.
Les défauts de peinture constatés en sortie de cabine trouvent leur origine dans une filtration inadaptée dans une majorité de situations. L’air soufflé transporte des poussières qui se déposent sur le film frais, l’air extrait insuffisant laisse stagner les brouillards dans la zone respiratoire, le colmatage prématuré génère une chute de débit qui déséquilibre l’installation.
La réglementation française impose une approche systémique : l’article R4412-16 du Code du travail place la filtration au troisième rang de la hiérarchie des préventions, avant tout recours aux équipements de protection individuelle. Un filtre défaillant expose directement l’employeur à une mise en demeure lors des contrôles CARSAT.
⚠️ Avertissement sécurité : La filtration des cabines de peinture relève de la sécurité au travail et de la conformité réglementaire. Les informations de cet article ont une vocation informative et ne remplacent en aucun cas l’intervention d’un expert qualifié (bureau de contrôle accrédité, installateur certifié) pour toute décision d’installation, de modification ou de validation de conformité. Les atmosphères explosives (ATEX) et l’exposition aux agents chimiques dangereux imposent des exigences strictes dont la mise en œuvre nécessite un audit professionnel.
Vos 4 priorités filtration pour une cabine conforme
- Filtration air soufflé (plafond) : classes G4 à F9 selon finition attendue
- Filtration air extrait (plancher/parois) : rétention overspray et conformité ICPE
- Captage brouillards/COV : filtres additionnels (charbon actif) si peintures solvant (ATEX)
- Maintenance préventive : contrôle manomètre, relevé perte de charge, calendrier remplacement
Une cabine de peinture combine trois niveaux de filtration distincts pour garantir simultanément la qualité de finition, la santé des opérateurs et la conformité réglementaire. Le choix des filtres dépend du type de peinture (poudre, liquide solvant, liquide eau), de la configuration de cabine (flux vertical ou horizontal) et du volume de production.
La maintenance préventive constitue le levier principal de maîtrise des coûts et de prévention des non-conformités. Un contrôle manomètre hebdomadaire et un calendrier de remplacement planifié évitent les arrêts imprévus et les surexpositions des opérateurs. La régénération des filtres permet de réduire les budgets de maintenance de 50 à 75% tout en respectant les exigences CARSAT et ATEX.
Pourquoi la filtration conditionne tout dans une cabine de peinture
Un atelier de métallurgie constate des défauts récurrents sur ses pièces thermolaquées (grains, cratères). L’analyse révèle que les particules proviennent de l’air soufflé, la classe G4 installée étant insuffisante pour une finition haute qualité. Le passage en F7 résout le problème immédiatement.
Le système de filtration détermine trois résultats industriels distincts. La qualité de finition dépend de la propreté de l’air soufflé (toute particule > 10 µm génère un défaut visible). La santé des opérateurs repose sur la capacité de l’extraction à capter les brouillards avant qu’ils n’atteignent la zone respiratoire. La conformité réglementaire exige des preuves mesurables (débits, vitesses, pertes de charge) lors des audits. Un filtre cabine de peinture inadéquat compromet simultanément ces trois dimensions.
40
%
des non-conformités relevées lors d’audits CARSAT concernent la ventilation et la filtration des cabines de peinture en France (retours terrain professionnels)
La hiérarchie des mesures de prévention du Code du travail place la ventilation et la filtration comme protection collective obligatoire avant tout recours aux EPI. Concrètement, un opérateur ne devrait porter un masque respiratoire qu’en complément d’une installation de captage performante, jamais comme unique barrière.
La triple barrière filtrante : décryptage du circuit complet
Une cabine de peinture ne se limite pas à un simple ventilateur et un filtre plafond. Le circuit d’air forme une boucle ouverte avec trois étages de filtration distincts. L’air neuf entre par le plafond après filtration (étage 1), traverse la zone de travail en emportant les brouillards, puis sort par le plancher ou les parois après une seconde filtration (étage 2). Les systèmes d’extraction localisée (bras aspirants, hottes) ajoutent un troisième niveau de captage à la source (étage 3).
L’équilibre entre ces trois niveaux conditionne la performance globale. Un filtre plafond neuf associé à des filtres plancher saturés génère une surpression qui pousse les brouillards vers les ouvertures. À l’inverse, une extraction surdimensionnée avec un soufflage insuffisant crée des turbulences qui remettent en suspension les particules déposées.
| Niveau filtration | Rôle principal | Classes filtration | Média courant | Durée vie moyenne |
|---|---|---|---|---|
| Air soufflé (plafond) | Propreté air entrant, zéro défaut finition | G4 à F9 | Carton plissé, fibres synthétiques | 3-6 mois |
| Air extrait (plancher/parois) | Rétention overspray, conformité ICPE rejet | Variable selon débit | Carton plissé haute capacité | 3 semaines à 3 mois |
| Captage brouillards/COV | Protection opérateurs, conformité VLEP | Charbon actif, HEPA | Charbon actif granulé, filtres HEPA | 6-12 mois |

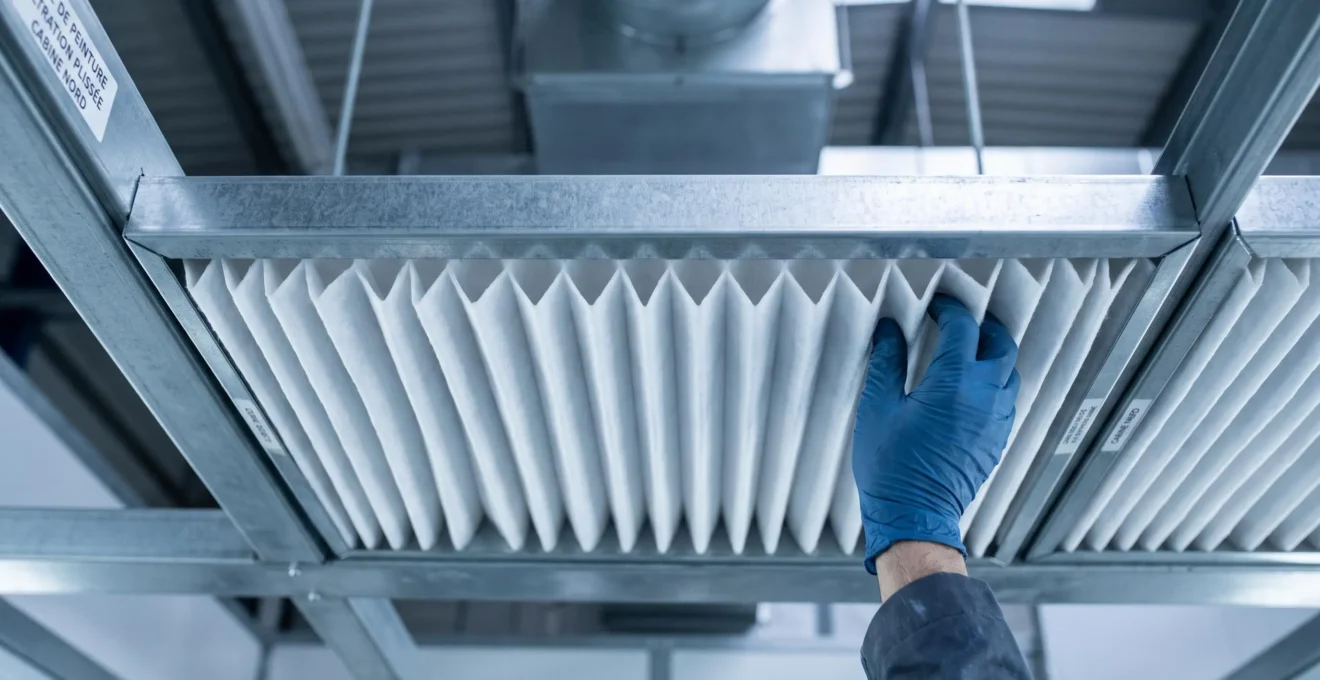

Filtration air soufflé : garantir la propreté de l’air entrant
Les filtres plafond interceptent les particules atmosphériques avant qu’elles n’atteignent la zone de travail. Leur classe se choisit selon le niveau d’exigence : une cabine de peinture poudre industrielle fonctionne avec une classe G4, tandis qu’une application automobile haut de gamme nécessite une classe F7 voire F9. Le débit d’air soufflé génère une vitesse descendante de 0,25 à 0,45 m/s qui plaque les particules au sol. La perte de charge initiale varie de 50 à 150 Pascals et double généralement en fin de vie.
Filtration air extrait : capter les particules de peinture
Les filtres plancher et parois retiennent l’overspray (20 à 60% du volume pulvérisé selon la technique). Leur capacité de rétention détermine la durée de vie : un média carton plissé sature après 3 à 8 kg/m², soit 3 semaines en peinture liquide intensive ou 3 mois en peinture poudre. La réglementation ICPE impose des seuils de rejet atmosphérique. Les conditions CARSAT exigent une vitesse de flux ≥ 0,5 m/s au point d’émission le plus éloigné, avec recyclage proscrit.
Captage brouillards et fumées : protéger les opérateurs
Les systèmes de captage à la source complètent la ventilation générale pour les concentrations localisées élevées. Leur efficacité repose sur un positionnement à 30 cm maximum du point de pulvérisation et un débit de 120 à 180 m³/h. Les filtres charbon actif pour COV et HEPA pour particules submicroniques deviennent obligatoires avec les peintures solvant ou isocyanates. Le guide INRS ED 839 documente la surveillance du colmatage par mesure de pression différentielle.
Adapter votre filtration à votre réalité de production
Trois variables déterminent le choix des filtres : le type de peinture (poudre, liquide solvant, liquide eau), le type de cabine (flux vertical, flux horizontal, pressurisation), et le volume de production (série continue, unitaire sur mesure).
Un atelier carrosserie appliquant 15 à 20 pièces/jour en peinture bicouche solvant constate que les filtres plancher saturent tous les 20 jours. L’analyse révèle que la préfiltration plafond G4 laisse passer trop de particules qui accélèrent le colmatage de l’extraction. Le passage en F7 divise par deux la fréquence de remplacement, ROI de 4 mois.
Attention : Les cabines utilisant des peintures en phase solvant génèrent des atmosphères explosives. La directive ATEX 1999/92/CE impose des exigences strictes sur les équipements de filtration et de ventilation. La mise aux normes ATEX du site nécessite un audit par bureau de contrôle accrédité pour classifier les zones à risque et certifier la conformité des matériels installés.
L’erreur la plus fréquente concerne le sous-dimensionnement de la filtration extraction en cabine liquide solvant. Cette configuration génère une surexposition des opérateurs aux COV, les concentrations mesurées dépassant les VLEP pendant les phases d’application intensive. La correction nécessite une augmentation de la surface filtrante plancher et l’ajout de filtres charbon actif sur le circuit d’extraction.
Anticiper l’usure : signes d’alerte et calendrier de renouvellement
Un filtre colmaté génère une cascade de dysfonctionnements : chute de débit, déséquilibre de pression, surconsommation énergétique (augmentation de 20 à 40% à 150% de perte de charge nominale), et défauts de finition. Une maintenance préventive planifiée divise par trois les arrêts machines imprévus. Pour quantifier l’impact énergétique du colmatage, consultez le guide de l’audit énergétique industriel.
-

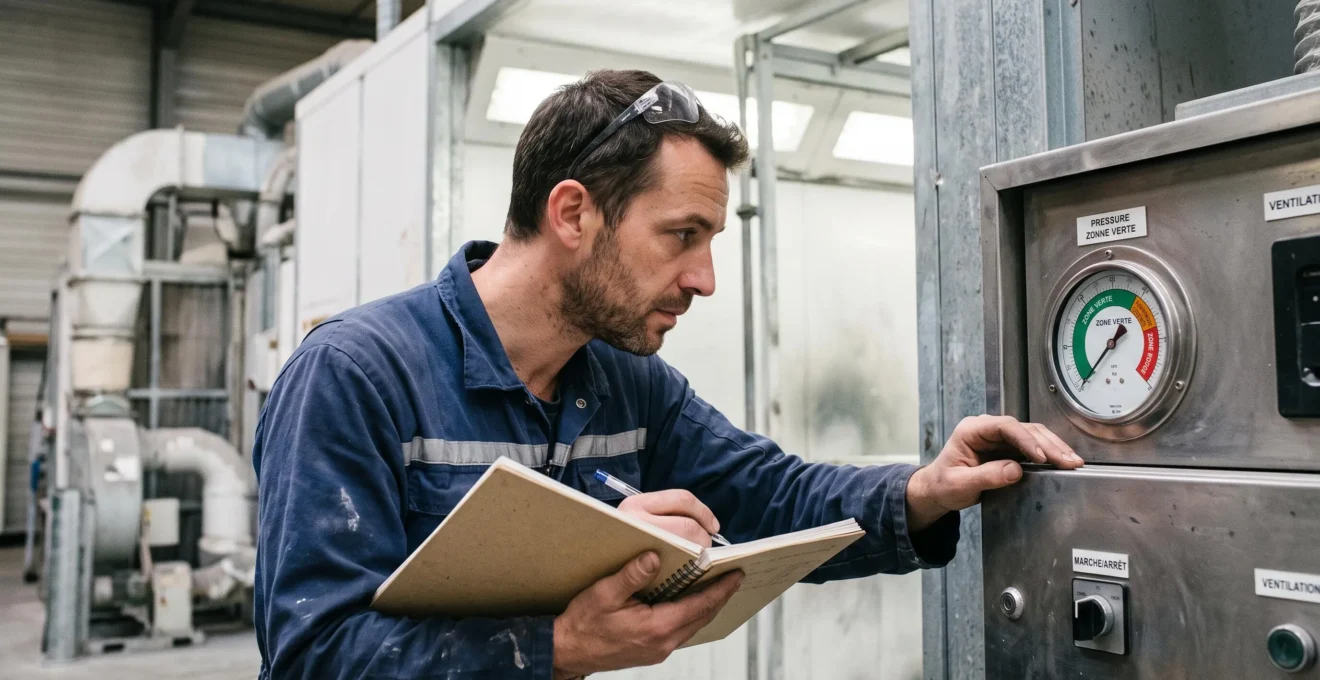

Contrôle manomètre pression différentielle (hebdomadaire) : seuil alerte selon fabricant
-
Relevé perte de charge sur extracteur (mensuel) : comparer à valeurs référence installation
-
Inspection visuelle filtres plancher (hebdomadaire) : dépôts excessifs, coloration anormale
-
Vérification débit air soufflé (trimestriel) : mesure m³/h vs débit nominal cabine
-
Traçabilité remplacements (systématique) : date, référence filtre, relevés pression pour audits CARSAT
La régénération des filtres constitue une alternative économique et écologique au remplacement systématique. Les données opérationnelles montrent que la régénération réduit les coûts de maintenance de 50 à 75% et diminue de 50% la quantité de déchets produits. Un filtre régénéré par un prestataire spécialisé (identification, évaluation, nettoyage adapté, contrôle qualité, certification) présente une efficacité filtrante identique au neuf et reste conforme aux exigences CARSAT et ATEX.
Vos questions concrètes sur les filtres de cabine
Quelle est la durée de vie moyenne des filtres de cabine de peinture ?
Elle varie de 3 semaines (filtres plancher en peinture liquide intensive) à 6 mois (filtres plafond en peinture poudre). La durée réelle dépend du type de peinture, du volume de production et de la qualité de la préfiltration. Un contrôle manomètre régulier révèle le colmatage avant la fin théorique.
Comment savoir quand remplacer les filtres plafond et plancher ?
Surveillez 3 signaux : (1) manomètre de pression dépassant la zone verte, (2) dépôts visibles excessifs sur média filtrant, (3) baisse mesurable du débit d’air. Un remplacement préventif planifié évite les arrêts imprévus et les défauts de finition.
Les filtres régénérés sont-ils conformes aux normes ATEX et Code du travail ?
Oui, à condition que la régénération soit réalisée par un prestataire spécialisé avec contrôle qualité et traçabilité complète. Un filtre régénéré conforme présente la même efficacité filtrante qu’un filtre neuf et est accepté par les organismes de contrôle (CARSAT, bureaux accrédités).
Quel est le coût annuel moyen de filtration pour une cabine de peinture ?
Comptez 8 000 à 15 000 € par an pour une cabine de taille moyenne (20-30 m²) en remplacement systématique par du neuf. La régénération permet de réduire ce budget de 50 à 75%, soit 2 000 à 7 500 € d’économies annuelles.
Peut-on régénérer tous les types de filtres de cabine ?
La plupart des filtres plafond et plancher (carton plissé, fibres synthétiques) sont régénérables. Les filtres charbon actif saturé et certains filtres HEPA haute efficacité nécessitent un remplacement. Un audit de régénérabilité (technique et économique) par un spécialiste détermine la faisabilité. Pour une approche globale de l’entretien des filtres et circuits d’air de vos installations industrielles, au-delà des seules cabines de peinture, des guides dédiés détaillent les bonnes pratiques multi-secteurs.
Limites de ce guide et démarches complémentaires :
- Ce guide informatif ne remplace pas une évaluation sur site par un expert en ventilation industrielle
- Les spécifications techniques doivent être validées selon votre configuration exacte de cabine (débit, pression, type de peinture)
- La conformité réglementaire nécessite une vérification régulière par organisme accrédité
- Les normes ATEX et Code du travail évoluent : vérifier les textes en vigueur
Pour toute décision d’installation ou de modification de système de filtration, consultez un bureau de contrôle accrédité (Apave, Bureau Veritas, Socotec) ou un installateur certifié pour un audit filtration et une validation de conformité réglementaire.
