Comment choisir un capteur de pression 4-20mA fiable pour un environnement vibrant ?

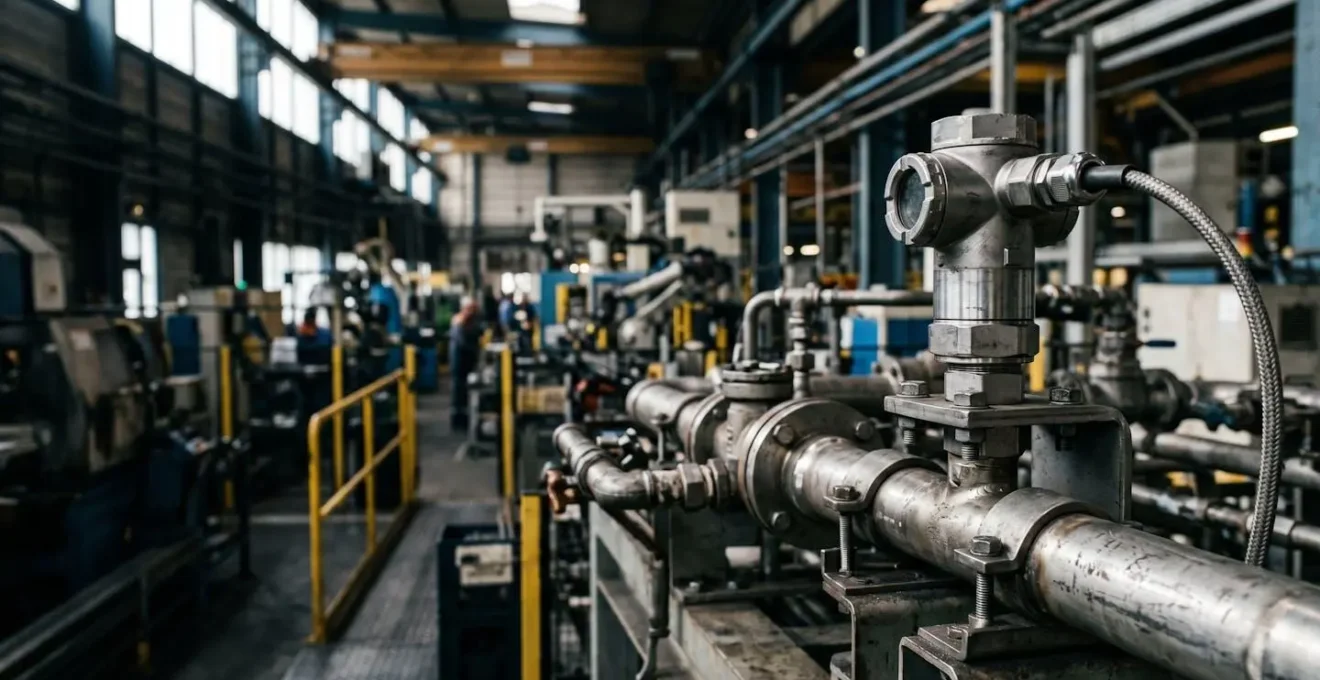

En tant qu’automaticien ou instrumentiste, vous connaissez ce scénario : une mesure de pression qui semble incohérente, une valeur qui fluctue sans raison apparente, un capteur qui dérive alors que le process est stable. Sur un site industriel où les pompes, moteurs et compresseurs tournent à plein régime, la vibration est une contrainte permanente. L’erreur la plus commune est de chercher un capteur « robuste » ou « résistant aux vibrations » sans plus de discernement. On se fie à une fiche technique, on renforce une fixation, mais le problème de fond persiste.

La plupart des guides se contentent de conseiller des câbles blindés ou des calibrations plus fréquentes. Ces solutions traitent les symptômes, mais rarement la cause. Et si le véritable enjeu n’était pas de lutter contre la vibration elle-même, mais de comprendre les différents phénomènes physiques qu’elle induit ? Une vibration n’est pas qu’une simple secousse. Elle peut générer des interférences électromagnétiques, entrer en résonance avec la membrane du capteur, ou masquer des problèmes plus violents comme les coups de bélier.

Cet article adopte une approche de diagnostic. Nous n’allons pas simplement lister des produits, mais vous donner les clés pour analyser la véritable nature de votre problème. En comprenant si la défaillance est d’origine mécanique, électrique, ou hydraulique, vous pourrez choisir une solution 4-20mA non pas « robuste », mais véritablement immunisée contre les contraintes spécifiques de votre installation. Nous aborderons les pièges classiques, de la dérive de zéro aux effets d’une huile trop visqueuse, pour vous permettre de fiabiliser durablement vos remontées d’informations terrain.

Pour naviguer efficacement à travers les différentes facettes de ce diagnostic, cet article est structuré pour vous guider pas à pas, de l’identification des problèmes les plus courants aux solutions technologiques les plus avancées.

Pourquoi votre capteur indique-t-il une pression alors que la vanne est ouverte ?

C’est l’un des symptômes les plus déroutants : le process est à pression atmosphérique, mais votre supervision affiche encore 0.5 bar. Ce phénomène, appelé dérive du zéro, est souvent le premier signe qu’un capteur souffre en environnement vibrant. Les vibrations constantes, même de faible amplitude, imposent un stress mécanique permanent à l’élément de mesure (la membrane) et à ses composants électroniques. Ce stress finit par altérer les caractéristiques physiques du capteur, décalant sa référence de base. La boucle 4-20mA renvoie alors un signal erroné, même en l’absence de pression.

Il ne s’agit pas d’une panne franche, mais d’une dégradation insidieuse. L’erreur peut sembler minime au début, mais elle fausse toutes les mesures de la plage, impactant la régulation, la sécurité et la qualité de la production. Penser qu’une simple recalibration résoudra le problème est une erreur. Si la cause racine – le stress vibratoire – n’est pas traitée, la dérive réapparaîtra rapidement. En effet, selon une analyse technique de Fuji Electric France, les vibrations n’affectent pas seulement la précision de la mesure, elles peuvent aussi significativement réduire la durée de vie globale du transmetteur.

La première étape du diagnostic consiste donc à distinguer une véritable pression résiduelle dans la ligne d’une dérive du zéro. Pour cela, isolez le capteur du process et laissez-le à l’air libre. Si la valeur ne retombe pas à zéro (ou à la pression atmosphérique pour un capteur relatif), vous avez la confirmation d’une dérive mécanique induite par les vibrations. La solution ne sera pas un capteur « plus précis », mais un capteur dont la conception mécanique est spécifiquement pensée pour absorber ou ignorer ces contraintes.

Comment blinder vos câbles pour éviter les interférences électromagnétiques ?

Face à un signal 4-20mA instable, le réflexe est souvent de blâmer les vibrations mécaniques. Pourtant, le véritable coupable est parfois invisible : les interférences électromagnétiques (EMI). Un moteur, un variateur de fréquence ou même un simple contacteur génèrent des champs magnétiques puissants qui peuvent induire des courants parasites dans le câble de votre capteur. Ce « bruit » se superpose à votre signal de mesure, créant des fluctuations erratiques qui n’ont rien à voir avec la pression réelle.

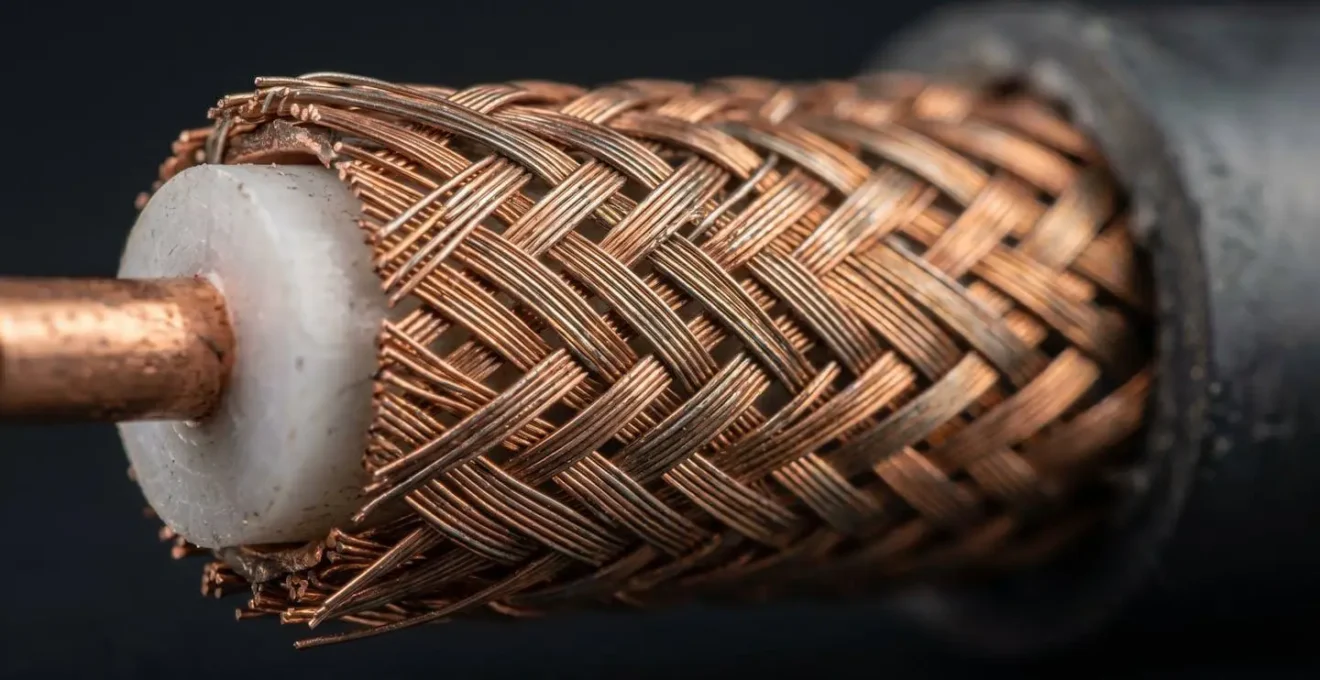

Le blindage du câble agit comme une cage de Faraday, capturant ces interférences avant qu’elles n’atteignent les conducteurs du signal. Cependant, un blindage mal mis en œuvre est totalement inefficace. La règle d’or est la continuité et une mise à la terre correcte. Comme le précise un guide technique de Geotellurique.fr, l’expert en protection électromagnétique :

Pour se protéger des rayonnements basses fréquences (champ électrique 50 Hz), une mise à la terre du matériau conducteur utilisé pour la confection du blindage est obligatoire.

– Geotellurique.fr, Guide technique sur le blindage électromagnétique

Concrètement, la tresse de blindage doit être connectée à la terre, mais en un seul point, généralement du côté de l’armoire ou de l’automate. La connecter des deux côtés créerait une « boucle de masse », transformant votre blindage en une antenne qui capterait encore plus de bruit. Assurez-vous également que le blindage est continu sur toute la longueur, sans interruption au niveau des boîtes de jonction. Un bon câblage est aussi crucial que le choix du capteur lui-même pour garantir un signal propre dans un environnement électriquement hostile.

Absolue, relative ou différentielle : quelle mesure pour un réservoir sous vide ?

Le choix entre un capteur de pression absolue, relative ou différentielle n’est pas un détail technique, surtout en environnement vibrant. Cette décision impacte directement la stabilité de votre point de référence. Un capteur relatif mesure la pression par rapport à la pression atmosphérique ambiante. C’est le plus courant, mais sa référence (l’atmosphère) peut elle-même être sujette à des fluctuations, y compris les ondes de pression acoustique dans un local bruyant.

Pour une application sous vide, comme le contrôle d’emballage dans l’agroalimentaire ou les process de dégazage, le capteur relatif est inadapté. Vous avez besoin d’une mesure stable, indépendante des conditions extérieures. C’est le rôle du capteur de pression absolue. Sa particularité est de mesurer la pression par rapport à une chambre de référence scellée sous vide quasi parfait (0 bar absolu). Cette référence interne est, par définition, insensible aux variations de pression atmosphérique et, plus important encore pour notre sujet, aux oscillations mécaniques ambiantes. Comme l’explique le fabricant spécialisé WIKA, cette technologie offre une référence stable, insensible aux contraintes extérieures.

Dans l’industrie agroalimentaire française, par exemple, les capteurs de pression absolue sont essentiels pour garantir un niveau de vide précis dans un emballage, assurant ainsi la conservation du produit. Le vide est mesuré par rapport à une référence absolue, garantissant que chaque emballage est scellé dans des conditions identiques, peu importe si l’opération a lieu un jour de haute ou de basse pression atmosphérique. Pour un réservoir sous vide soumis à des vibrations, le choix d’un capteur absolu élimine donc une source majeure d’erreur et d’instabilité, en fournissant un point zéro qui ne bouge pas.

Le coup de bélier qui détruit la membrane de votre capteur céramique

Parfois, la défaillance d’un capteur n’est pas due à la vibration chronique, mais à un événement unique et violent : le coup de bélier. Ce phénomène se produit lors de la fermeture ou de l’ouverture brusque d’une vanne, créant une onde de choc qui se propage dans la tuyauterie à la vitesse du son. Cette surpression instantanée peut être des dizaines de fois supérieure à la pression de service et frappe la membrane du capteur avec une force dévastatrice.

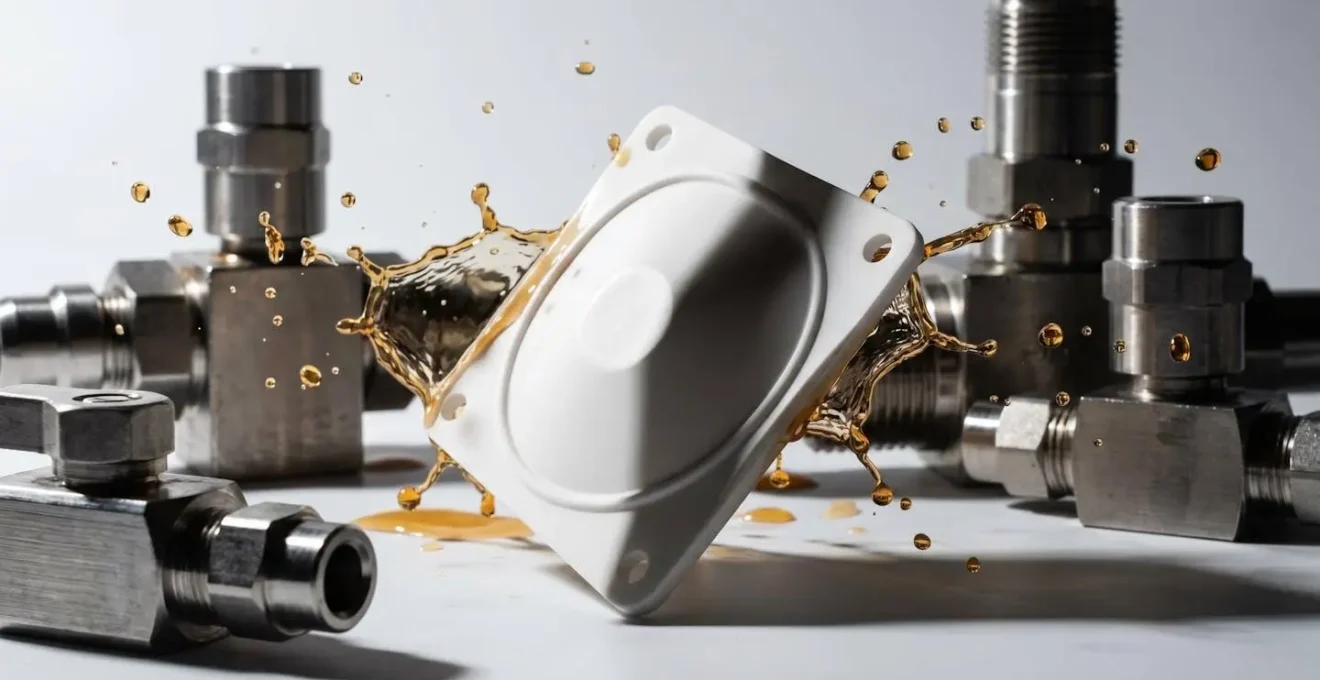

Les membranes en céramique, appréciées pour leur résistance chimique, sont particulièrement vulnérables. Leur rigidité les rend cassantes face à un pic de pression extrême. Le résultat peut être une micro-fissure invisible à l’œil nu ou une destruction complète. Le capteur peut alors se mettre à dériver massivement, donner une valeur fixe erronée, ou ne plus répondre du tout. Un environnement vibrant peut aggraver le risque, car les secousses peuvent fragiliser les assemblages et rendre le système plus sensible à ces chocs hydrauliques.

Selon LF Technologies, expert en bancs d’essais hydrauliques, le coup de bélier peut provoquer des variations de pression importantes et entraîner à terme des fissurations, des desserrages d’assemblages ou des détériorations d’appareils. Pour protéger votre instrumentation, plusieurs solutions existent : installer des amortisseurs de pression (snubbers) juste avant le capteur, opter pour des capteurs avec une membrane métallique plus flexible (type Inox), ou choisir des capteurs dont la plage de surpression admissible est très élevée. Identifier le risque de coup de bélier est essentiel pour ne pas remplacer en boucle des capteurs que l’on croit défaillants à cause des vibrations, alors qu’ils sont en réalité « tués » par des chocs hydrauliques.

Calibration : à quelle fréquence vérifier vos capteurs critiques ?

La calibration n’est pas une simple formalité, c’est une composante essentielle de la fiabilité. Tous les capteurs, sans exception, dérivent avec le temps. Cette dérive à long terme est une usure normale due au vieillissement des matériaux. En environnement vibrant, cette usure est considérablement accélérée. Le stress mécanique constant agit comme un facteur de vieillissement prématuré, rendant les calendriers de calibration standards (souvent basés sur un an) potentiellement inadaptés.

Mais alors, à quelle fréquence calibrer ? La réponse dépend de la criticité de la mesure et de la sévérité de l’environnement. Un glossaire technique de TEI Connectivity précise que la dérive à long terme est généralement exprimée pour une période d’un an, mais c’est une valeur nominale dans des conditions standards. Dans une application soumise à de fortes vibrations, cette dérive peut être atteinte en quelques mois seulement. L’expert en capteurs Sensor1Stop confirme que les vibrations, en causant un stress mécanique sur l’élément sensible, sont une cause directe de dérive accélérée.

Pour les points de mesure critiques (sécurité, régulation fine), une approche pragmatique consiste à augmenter la fréquence de vérification après l’installation. Commencez par un contrôle à 3 mois, puis 6 mois. Si la dérive reste dans les tolérances acceptables (par exemple, 0.1% de la pleine échelle), vous pouvez espacer les vérifications. Si vous constatez une dérive significative dès les premiers mois, c’est le signe que le capteur n’est pas adapté à l’environnement vibratoire. Dans ce cas, une calibration plus fréquente ne sera qu’un pansement sur une jambe de bois. Le véritable enjeu est de choisir un capteur dont la technologie est intrinsèquement plus stable, comme ceux à élément de mesure soudé, pour réduire la nécessité de calibrations fréquentes et coûteuses.

Le danger invisible qui peut faire exploser votre tuyauterie en une seconde

Au-delà de la simple erreur de mesure, les vibrations et les chocs de pression peuvent engendrer un danger bien plus grave : la rupture mécanique. L’attention se porte souvent sur le capteur lui-même, mais c’est parfois son raccordement ou la tuyauterie adjacente qui cède en premier. La combinaison de la fatigue matérielle due aux vibrations et d’un pic de pression soudain (coup de bélier) peut être fatale.

Une étude de cas du fabricant Burkert France illustre parfaitement ce danger. Lors d’un coup de bélier, une onde de choc peut se propager à plus de 1 200 m/s. Même si la vanne ou le capteur semble résister, la membrane peut subir une déformation temporaire, voire une fuite momentanée. Si ce phénomène se répète, il fatigue le métal et les joints, créant des points de faiblesse qui finiront par rompre sous l’effet combiné de la pression et des vibrations continues. Le risque n’est alors plus une mesure fausse, mais une fuite de fluide potentiellement dangereux ou une explosion de la ligne.

Pour contrer ce risque, la robustesse doit être pensée au niveau du système, et pas seulement du capteur. La solution réside dans le choix de capteurs dont la conception mécanique est monolithique. Les modèles haut de gamme, comme ceux présentés par le distributeur spécialisé BAMO, disposent d’un élément de mesure soudé directement au raccord process. Cette conception sans joint interne élimine un point de faiblesse majeur. Elle offre une résistance exceptionnelle aux chocs et aux vibrations, garantissant non seulement la précision de la mesure, mais aussi l’intégrité mécanique de l’installation. Ces capteurs peuvent afficher une stabilité annuelle de ≤ ±0,2 % de la pleine échelle, même dans les conditions les plus sévères.

Pourquoi une huile trop épaisse en hiver peut détruire votre pompe au démarrage ?

Les vibrations ne sont pas la seule contrainte dans un environnement industriel. Le froid, notamment en hiver, peut radicalement changer le comportement des fluides, en particulier des huiles hydrauliques ou des produits visqueux. En baissant en température, la viscosité du fluide augmente de manière exponentielle. Au démarrage d’une pompe, ce fluide « épais » et froid crée une résistance énorme, provoquant une surpression instantanée et massive dans le circuit, bien au-delà de la pression de service nominale.

Ce pic de pression au démarrage à froid peut avoir les mêmes effets dévastateurs qu’un coup de bélier. Il peut endommager la pompe, les actionneurs, et bien sûr, détruire la membrane de votre capteur de pression. Si le capteur est déjà fragilisé par des vibrations chroniques, ce choc de pression supplémentaire peut être fatal. C’est un exemple parfait de la manière dont des contraintes multiples (vibrations + température) se combinent pour créer un mode de défaillance complexe.

Choisir un capteur pour un fluide dont la viscosité varie demande donc une analyse approfondie. Il ne suffit pas de regarder la plage de pression nominale. Il faut impérativement vérifier la plage de surpression admissible (proof pressure) et s’assurer qu’elle peut encaisser ces démarrages à froid. Pour les fluides très visqueux ou susceptibles de figer, les capteurs à membrane affleurante sont à privilégier. Leur conception sans cavité évite l’accumulation et le bouchage du produit, garantissant une mesure fiable même dans des conditions difficiles.

Pourquoi attendre la panne de votre automate 15 ans d’âge est un suicide industriel ?

Fiabiliser un capteur, c’est bien. Mais si ce capteur est raccordé à un automate obsolète, vous ne faites que déplacer le problème. Un système de contrôle-commande vieillissant est une bombe à retardement. Les cartes d’entrées analogiques anciennes sont plus sensibles au bruit, moins précises, et surtout, en cas de panne, leur remplacement peut prendre des semaines et coûter une fortune, si tant est que la pièce soit encore disponible.

La boucle de courant 4-20mA reste une norme industrielle extrêmement robuste et fiable. Sa capacité à transmettre un signal sur de longues distances avec une bonne immunité au bruit est prouvée. Comme le montrent les spécifications techniques industrielles, cette technologie permet de mettre en place des programmes de surveillance conditionnelle très rentables. Cependant, la technologie a évolué. Attendre la panne d’un vieil automate, c’est se priver des gains apportés par les capteurs communicants modernes.

La modernisation ne signifie pas forcément de remplacer tout votre parc 4-20mA. Elle signifie d’intégrer des technologies plus intelligentes là où c’est pertinent. Les capteurs modernes avec des protocoles comme IO-Link ou Profinet vont au-delà de la simple transmission d’une valeur de process. Comme le souligne IFM Electronic, ils transmettent une valeur numérique, insensible au bruit, mais fournissent aussi une mine d’informations de diagnostic : état de santé du capteur, dérive, nombre de cycles de pression, température interne… Ces données permettent de passer d’une maintenance curative (on répare quand ça casse) à une maintenance prédictive. Vous n’attendez plus la dérive, vous la voyez arriver et planifiez une intervention, garantissant une fiabilité et une disponibilité maximales de votre outil de production.

Pour fiabiliser durablement vos mesures en environnement vibrant, l’étape suivante consiste à appliquer cette grille d’analyse à vos points de mesure les plus critiques et à évaluer la pertinence d’une modernisation progressive de votre instrumentation.
