Comment détecter un départ de feu dans un TGBT fermé avant l’incendie ?

La simple évocation d’un départ de feu dans le Tableau Général Basse Tension (TGBT) suffit à glacer le sang de tout responsable des services généraux. C’est le cœur névralgique de votre bâtiment, et un sinistre à cet endroit signifie bien plus que des dégâts matériels : c’est la perspective d’un arrêt de production, de chômage technique et de pertes d’exploitation catastrophiques. Pour parer à ce risque, les procédures sont connues : campagne de resserrage des connexions, dépoussiérage et, bien sûr, la sacro-sainte inspection par thermographie infrarouge Q19. Ces actions sont indispensables et constituent le socle de toute politique de maintenance sérieuse. En France, où près de 25% des incendies sont d’origine électrique, elles sont une nécessité absolue.

Pourtant, une question lancinante demeure : et si cela ne suffisait pas ? Que se passe-t-il dans l’ombre, entre deux inspections annuelles ? Comme le prouvent de tragiques retours d’expérience, un TGBT peut prendre feu quelques heures seulement après une thermographie déclarée parfaitement conforme. La raison est simple : la chaleur n’est que la conséquence finale d’une dégradation déjà bien avancée. La véritable clé de la prévention ne réside pas uniquement dans la chasse aux points chauds, mais dans la traque des phénomènes invisibles qui les précèdent : le fluage du cuivre, les micro-arcs électriques, la décomposition chimique d’un condensateur ou l’accumulation de gaz précurseurs.

Cet article a pour but de vous armer contre ces menaces silencieuses. Nous allons dépasser l’approche purement réglementaire pour explorer les causes profondes des départs de feu et les stratégies de détection avancées qui permettent d’agir avant qu’il ne soit trop tard. Il ne s’agit pas de remplacer la thermographie, mais de la compléter intelligemment pour une sécurité et une sérénité maximales.

Campagne de resserrage : pourquoi le cuivre flue et comment gérer le couple ?

La campagne annuelle de resserrage des connexions est un rituel de maintenance. Pourtant, beaucoup la réalisent sans en comprendre la cause fondamentale : le fluage du cuivre. Ce phénomène physique est l’un des ennemis silencieux de la sécurité de votre TGBT. Sous l’effet combiné de la pression mécanique du serrage et des cycles de chauffe (dilatation) et de refroidissement (rétraction) dus aux variations de charge, le cuivre « flue », c’est-à-dire qu’il se déforme de manière plastique et irréversible. Progressivement, la force de contact au niveau de la connexion diminue, même si la vis ou le boulon n’a pas bougé.

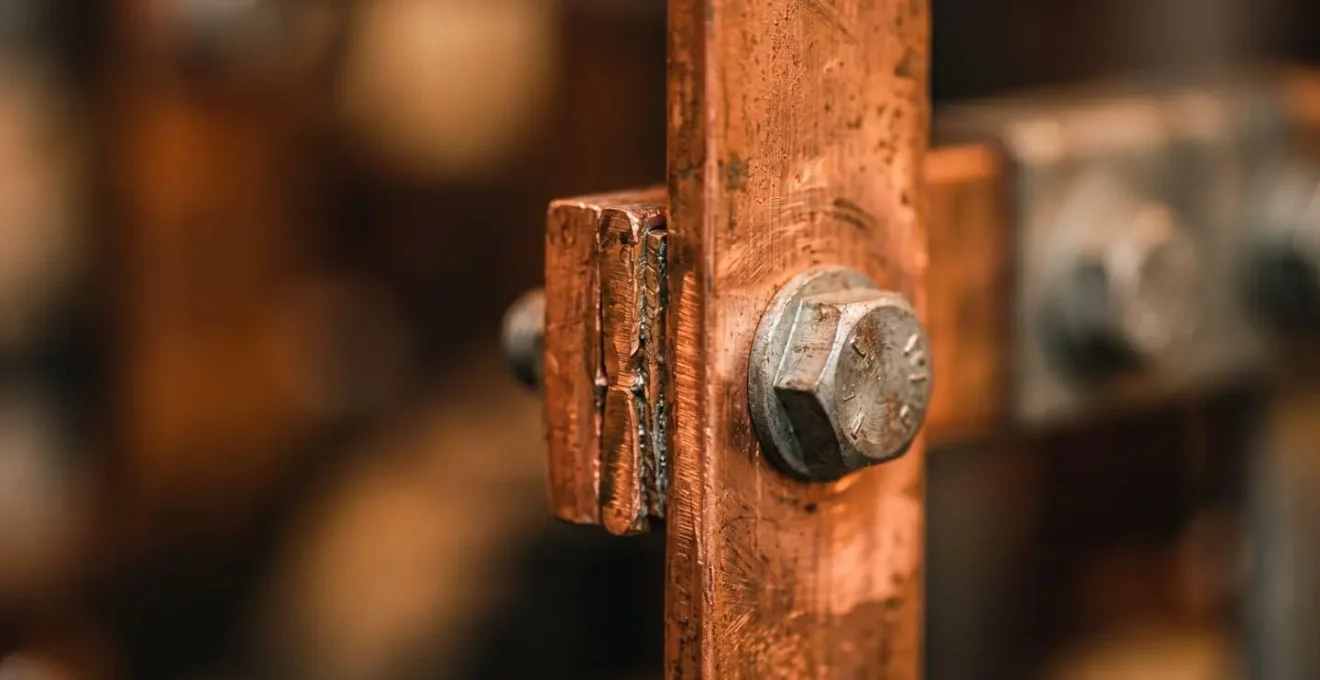

Cette perte de pression de contact augmente la résistance électrique locale. Par effet Joule (P = R x I²), une résistance plus élevée à un point de connexion génère un échauffement anormal. C’est le début d’un cercle vicieux : la chaleur accélère l’oxydation du cuivre, ce qui augmente encore la résistance, et ainsi de suite jusqu’à atteindre une température critique pouvant enflammer les isolants environnants. Le simple fait de « resserrer à fond » est une erreur. La solution réside dans l’application d’un couple de serrage contrôlé, défini par le fabricant de l’appareillage. L’utilisation d’une clé dynamométrique est donc non négociable.

Ce contrôle garantit que la pression appliquée est suffisante pour assurer un bon contact électrique, mais pas excessive au point d’accélérer le fluage ou d’endommager les filetages. Une connexion correctement serrée au couple recommandé dès l’installation et vérifiée périodiquement est la première barrière, fondamentale, contre les points chauds.

Inspection Q19 : comment interpréter un delta T de 10°C sur un disjoncteur ?

L’inspection par thermographie infrarouge, encadrée en France par le référentiel APSAD D19, est l’outil de diagnostic le plus répandu pour évaluer la santé d’un TGBT sans couper l’alimentation. Son principe est de visualiser les rayonnements de chaleur pour identifier des échauffements anormaux, ou « points chauds », qui sont des indicateurs de défauts. Comme le souligne le CNPP, « la thermographie infrarouge permet de repérer ces anomalies sans démontage, de manière précise et préventive, réduisant ainsi le risque d’incident électrique ».

Ce paragraphe introduit un concept complexe. Pour bien le comprendre, il est utile de visualiser ses composants principaux. L’illustration ci-dessous décompose ce processus.

Cependant, l’interprétation des résultats est cruciale. Un simple cliché ne suffit pas ; c’est l’écart de température (Delta T) entre le composant inspecté et une référence saine (un composant similaire dans les mêmes conditions de charge) qui détermine le niveau de criticité. Un Delta T de 10°C sur un disjoncteur n’est pas anodin. Il signale un « problème sérieux » qui nécessite une intervention planifiée.

Pour prendre des décisions éclairées, les professionnels s’appuient sur une matrice de décision. Voici les seuils généralement admis par le référentiel APSAD D19, qui permettent de hiérarchiser les actions à mener.

Il est donc vital de comprendre que la thermographie n’est pas une simple photo, mais une analyse comparative qui, bien interprétée, devient un puissant outil de maintenance prédictive, comme le montre cette analyse détaillée des critères du référentiel APSAD D19.

Détecteurs d’arc (AFDD) : est-ce vraiment utile pour l’industrie ?

Face aux limites de la thermographie, qui ne détecte que la chaleur, une autre technologie gagne en popularité : le détecteur d’arc, ou AFDD (Arc Fault Detection Device). Cet appareil est conçu pour identifier la signature électrique très spécifique d’un arc électrique dangereux – une cause majeure d’incendie – et couper le circuit avant que la chaleur n’ait le temps de s’accumuler. C’est une protection proactive par excellence. Mais est-elle adaptée au contexte industriel d’un TGBT ?

La réponse est nuancée. Comme le précise un expert, les AFDD sont principalement « conçus pour le résidentiel/tertiaire (norme NF C 15-100), leur installation est recommandée, mais pas obligatoire, pour la protection des circuits qui alimentent des équipements qui fonctionnent en permanence ». Dans un TGBT industriel, les courants élevés et les charges complexes (moteurs, variateurs) peuvent générer des signatures électriques qui risquent de provoquer des déclenchements intempestifs. Leur déploiement doit donc être étudié au cas par cas sur des départs spécifiques et sensibles, plutôt qu’en protection générale.

L’intérêt de regarder au-delà de la thermographie est illustré par des retours d’expérience alarmants.

Ce cas met en lumière le « trou dans la raquette » de la maintenance classique : les défauts qui ne génèrent pas de chaleur immédiate mais qui sont des bombes à retardement. C’est là que des technologies alternatives de détection trouvent toute leur pertinence.

Goulottes surchargées : pourquoi l’entassement de fils crée un risque d’échauffement ?

Un TGBT propre et bien ordonné n’est pas qu’une question d’esthétique, c’est un facteur de sécurité primordial. Les goulottes et chemins de câbles surchargés sont une cause fréquente de départs de feu, due à un phénomène physique simple mais souvent sous-estimé : l’absence de dissipation thermique. Chaque câble électrique, même en fonctionnement normal, dégage une petite quantité de chaleur par effet Joule. Lorsqu’ils sont installés avec un espacement adéquat, cette chaleur se dissipe naturellement dans l’air ambiant.

Cependant, lorsque des dizaines de câbles sont entassés les uns contre les autres dans une goulotte saturée, ils s’isolent mutuellement. La chaleur produite au cœur du faisceau ne peut plus s’évacuer. La température monte alors lentement mais sûrement, bien au-delà de la température de service pour laquelle les isolants des câbles ont été conçus. Avec le temps, cet isolant vieillit prématurément, se craquelle, et finit par perdre ses propriétés diélectriques. Un court-circuit ou un contact défectueux peut alors facilement se produire, avec des conséquences immédiates.

L’INRS identifie plusieurs causes principales d’incendies électriques, dont beaucoup sont exacerbées par ce manque de ventilation :

• Échauffement des câbles dû à une surcharge du circuit.
• Défaut d’isolement conduisant à une circulation anormale du courant.
• Contacts défectueux (connexion mal serrée ou oxydée) entraînant une résistance anormale.
• Accumulation de chaleur par manque de ventilation dans les goulottes surchargées.

Le respect des taux de remplissage des goulottes (généralement autour de 50-60% pour permettre la circulation de l’air) et le bon dimensionnement des câbles ne sont donc pas des options, mais des règles de conception fondamentales pour la sécurité à long terme.

Explosion de condensateur : quels signes avant-coureurs surveiller ?

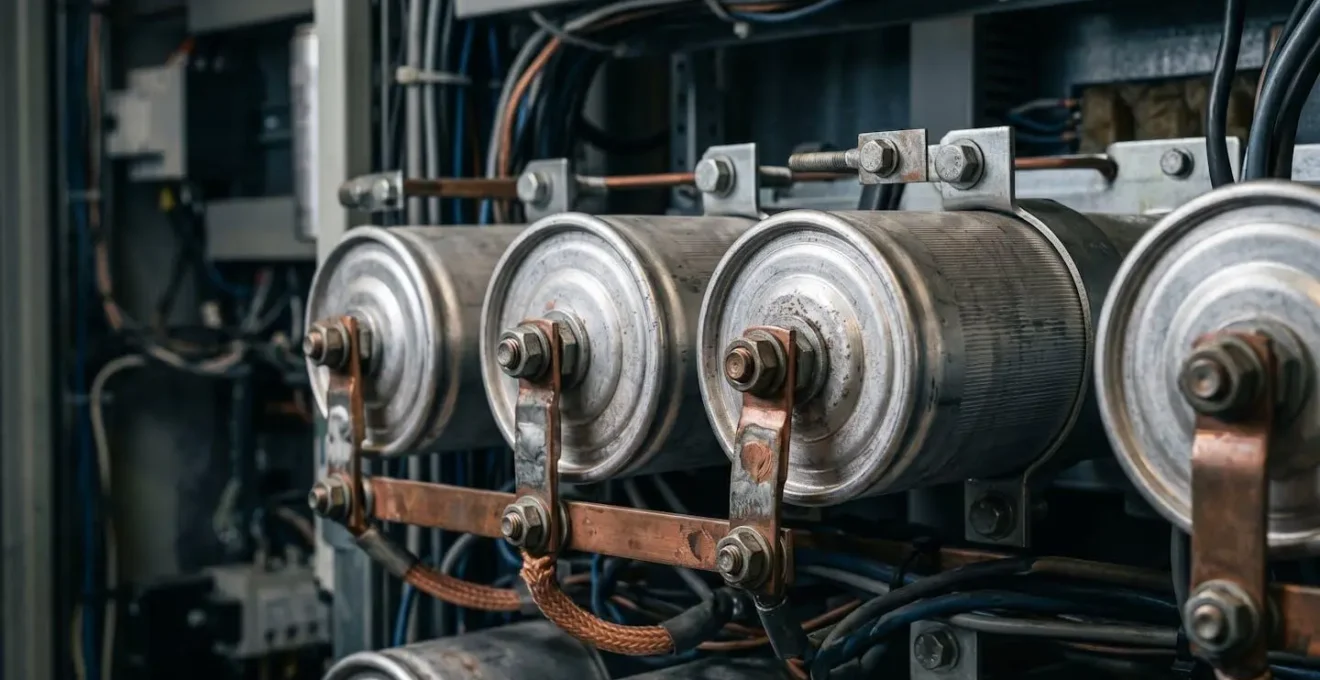

Les batteries de condensateurs, essentielles pour compenser l’énergie réactive et améliorer le rendement de l’installation, sont des composants particulièrement à risque dans un TGBT. Contrairement à un câble qui chauffe, un condensateur peut se dégrader de l’intérieur, de manière invisible, avant de défaillir brutalement, souvent par une explosion projetant un diélectrique inflammable. Cette défaillance peut être causée par le vieillissement naturel, mais elle est très souvent accélérée par une mauvaise qualité du réseau électrique, notamment par les courants harmoniques.

Ces courants parasites, générés par les équipements électroniques modernes (variateurs de vitesse, alimentations à découpage), créent une surcharge thermique interne dans le condensateur, faisant « bouillir » son diélectrique. Attendre un gonflement visible du boîtier ou un point chaud à la thermographie, c’est souvent attendre trop tard. Une approche prédictive est nécessaire pour anticiper le danger.

La surveillance de ces composants critiques doit aller au-delà de la simple inspection visuelle. Elle implique des mesures électriques spécifiques qui révèlent l’état de santé réel du condensateur. Une maintenance prédictive avancée permet d’identifier les signaux faibles d’une défaillance imminente bien avant qu’elle ne devienne critique.

En adoptant cette approche, vous ne vous contentez plus de réagir aux problèmes visibles, vous anticipez activement les défaillances invisibles, protégeant ainsi l’un des maillons les plus faibles de votre TGBT.

Détecteur optique linéaire ou par aspiration : quel choix pour une zone poussiéreuse ?

Le volume d’un TGBT, souvent confiné et soumis à une ventilation forcée, rend la détection d’incendie standard par détecteurs de fumée ponctuels peu efficace. La fumée est diluée et dispersée avant d’atteindre le capteur. Dans les environnements industriels, la présence de poussière complique encore la situation, provoquant de fausses alarmes avec les systèmes optiques classiques. Deux technologies se distinguent pour surmonter ces défis : la détection optique linéaire et la détection par aspiration.

La détection optique linéaire utilise un faisceau infrarouge projeté d’un point à un autre. Si la fumée coupe ou obscurcit ce faisceau, l’alarme se déclenche. C’est une solution robuste pour les grands volumes, mais elle peut être sensible à l’encrassement progressif de l’optique en milieu très poussiéreux, nécessitant une maintenance régulière.

La détection par aspiration, ou DAS (Détecteur-Aspirateur de Fumée), représente le summum de la détection précoce. Un réseau de tuyaux prélève en continu des échantillons d’air dans la zone protégée (par exemple, directement à l’intérieur de l’armoire TGBT) et les analyse dans une chambre de détection ultra-sensible, loin de la poussière et des perturbations. Ces systèmes peuvent détecter des particules de combustion invisibles à l’œil nu, bien avant l’apparition de fumée visible ou de chaleur, offrant un temps de réaction incomparable.

Le choix entre ces technologies dépend d’un arbitrage entre le niveau de criticité du TGBT, l’environnement et le budget. Voici une comparaison pour guider votre décision :

Pour un TGBT stratégique en milieu poussiéreux, la détection par aspiration est sans conteste la solution la plus fiable et la plus précoce, transformant la détection incendie d’une réaction à un événement en une véritable anticipation.

L’oubli de l’EPI arc-flash qui peut coûter la vie à votre électricien

Au-delà des risques pour l’équipement, la plus grande menace dans un TGBT est humaine : l’arc électrique ou « arc-flash ». Ce phénomène explosif libère une énergie thermique et une pression acoustique colossales en une fraction de seconde, pouvant causer des brûlures mortelles à plusieurs mètres de distance. La prévention des incendies passe aussi par la protection des intervenants, car une erreur humaine lors d’une intervention peut être la source même du sinistre.

En tant que responsable, votre devoir est de vous assurer que toute intervention sur ou à proximité d’un TGBT sous tension est précédée d’une analyse de risque d’arc électrique. Cette analyse détermine l’énergie incidente potentielle et prescrit les Équipements de Protection Individuelle (EPI) adaptés : visière anti-arc, cagoule, gants, vêtements ignifugés. Ignorer cette étape n’est pas une simple négligence.

L’absence d’EPI ou d’une analyse de risque arc-flash peut constituer une faute inexcusable de l’employeur.

– Guide UTE C 15-551, Recommandations sur la protection contre les risques d’arc électrique

Cette notion de faute inexcusable a des conséquences juridiques et financières très lourdes pour l’entreprise et ses dirigeants en cas d’accident. S’assurer que vos équipes et vos sous-traitants sont correctement formés, équipés et qu’ils appliquent les procédures n’est pas une option. Cela inclut le balisage de la zone, le travail en binôme et la possession des habilitations électriques adéquates. Protéger votre personnel, c’est aussi protéger votre installation contre le risque le plus imprévisible : l’erreur humaine.

Comment éviter les micro-coupures qui déprogramment vos automates ?

La prévention des incendies ne se limite pas à la surchauffe. La qualité de l’énergie qui alimente votre TGBT est un facteur tout aussi critique, non seulement pour la sécurité mais aussi pour la continuité de votre activité. Les micro-coupures et les surtensions, souvent perçues comme de simples nuisances, sont en réalité des sources de dégradation lente et de pannes inexpliquées. En 2021, on a comptabilisé plus de 286 000 déclarations de dommages électriques en France, un chiffre qui témoigne de la fragilité des équipements.

Une micro-coupure de quelques millisecondes peut suffire à déprogrammer un automate, arrêter une chaîne de production ou corrompre des données. Le redémarrage simultané de nombreux équipements après une telle coupure peut provoquer un pic de courant d’appel massif, mettant à rude épreuve disjoncteurs, contacteurs et câbles, et accélérant leur vieillissement. Les surtensions, qu’elles soient d’origine atmosphérique (foudre) ou industrielle, « grignotent » quant à elles l’électronique sensible de vos machines et de vos protections.

Selon les assureurs, les principales causes de ces dommages sont diverses mais interconnectées :

• Défaillances d’un composant de l’installation ou d’un équipement.
• Surintensités provoquant des surcharges sur les circuits.
• Surtensions endommageant les équipements sensibles.
• Micro-coupures causant des redémarrages simultanés avec pics de courant.
• Harmoniques dégradant la qualité de l’énergie selon la norme EN 50160.

La solution passe par une approche à deux niveaux. D’une part, l’installation d’une Alimentation Sans Interruption (ASI ou onduleur) sur les équipements stratégiques (automates, serveurs) pour les isoler des instabilités du réseau. D’autre part, la mise en place de parafoudres (parasurtenseurs) en tête d’installation pour écrêter les pics de tension dangereux. Investir dans la qualité et la stabilité de votre alimentation électrique n’est pas une dépense, c’est une assurance contre les pannes insidieuses et les dégradations prématurées de votre TGBT.

En adoptant une approche qui combine la conformité réglementaire, la compréhension des phénomènes physiques et l’intégration de technologies de détection avancées, vous transformez votre TGBT d’une source potentielle d’inquiétude en un pilier robuste et maîtrisé de votre infrastructure. L’étape suivante consiste à auditer votre installation actuelle à la lumière de ces nouveaux risques pour bâtir un plan de prévention complet et sur mesure.
