Comment faire remonter les données de vos vieux automates vers le cloud sans tout changer ?

Dans l’industrie française, le parc de machines est un héritage. Des automates robustes, parfois âgés de plusieurs décennies, continuent de faire tourner la production de manière fiable. Pourtant, face aux impératifs de l’Industrie 4.0, ces piliers de la productivité sont souvent perçus comme des boîtes noires, isolées et incapables de communiquer. Le premier réflexe, souvent encouragé par les équipementiers, est de tout remplacer. Une perspective coûteuse, risquée, et qui paralyse de nombreux projets de transformation digitale avant même qu’ils ne commencent.

La sagesse populaire suggère d’utiliser une « passerelle IoT » ou de standardiser les communications, mais ces conseils restent en surface. Ils répondent au « quoi » sans jamais adresser le « comment » stratégique. Comment s’assurer que l’investissement ne se limite pas à connecter un câble, mais à créer un véritable flux de valeur ? Et si la solution n’était pas une révolution technologique, mais une évolution architecturée ? La véritable performance ne réside pas dans le remplacement systématique, mais dans la construction d’une architecture de rétrofit pragmatique et progressive, conçue pour extraire la valeur cachée de vos équipements existants.

Cet article n’est pas un catalogue de produits. C’est une feuille de route pour l’architecte industriel. Nous allons décomposer, étape par étape, les briques technologiques et stratégiques pour bâtir un pont solide entre votre atelier et le cloud. De la guerre des protocoles à la sécurisation des accès, en passant par le stockage de données et la preuve du gain financier, vous découvrirez comment transformer vos « vieux » automates en gisements de données exploitables, en assurant avant tout la continuité opérationnelle.

Pour naviguer efficacement à travers les différentes strates de cette architecture de connectivité, cet article est structuré en plusieurs points clés. Le sommaire ci-dessous vous permettra d’accéder directement aux sections qui vous intéressent le plus.

OPC UA vs Modbus : quel protocole choisir pour l’interopérabilité de vos machines ?

Le premier défi de la connectivité industrielle est linguistique : faire dialoguer des machines qui ne parlent pas la même langue. Dans votre atelier coexistent probablement des équipements communiquant en Modbus, Profibus, ou d’autres protocoles propriétaires. Le Modbus, simple et robuste, est encore omniprésent. Cependant, pour une architecture de données tournée vers l’avenir, il montre vite ses limites : manque de sécurité native, structure de données plate et absence de contexte.

C’est ici qu’intervient l’OPC UA (Open Platform Communications Unified Architecture). Plus qu’un protocole, c’est un framework d’interopérabilité. Il n’échange pas de simples valeurs, mais des objets informationnels complets, avec leur contexte, leurs unités et leurs métadonnées. Il intègre surtout des mécanismes de sécurité robustes par conception (chiffrement, authentification, gestion des certificats). Cette richesse en fait le standard de facto pour l’Industrie 4.0, largement promu en France. Comme le souligne le GIMELEC, syndicat des industries françaises de l’équipement électrique, du contrôle-commande et des services associés :

La forte adoption de la technologie OPC UA en France justifie la mise en place d’une coordination locale avec les différents acteurs.

– GIMELEC, Annonce de création du Hub OPC France

Choisir l’OPC UA comme langue véhiculaire de votre usine connectée n’est pas un choix technique, mais stratégique. Cela garantit une scalabilité et une interopérabilité futures, quel que soit le fournisseur de la machine ou du logiciel. Même si vos automates actuels ne parlent que Modbus, la passerelle IoT (que nous verrons ensuite) jouera le rôle de traducteur, convertissant les données brutes en objets OPC UA structurés et sécurisés pour le reste de votre écosystème.

Gateway IoT : comment connecter une machine isolée sans toucher à son programme ?

La passerelle IoT, ou « gateway », est le pivot de votre architecture de rétrofit. C’est le boîtier intelligent qui va physiquement se brancher sur votre vieil automate pour écouter ses données, les traduire et les envoyer vers le cloud. Son principal avantage : il opère de manière non intrusive. Il lit les registres de l’automate (via Modbus, par exemple) sans jamais modifier une seule ligne du programme automate existant, qui est souvent critique et non documenté. La continuité opérationnelle est ainsi totalement préservée.

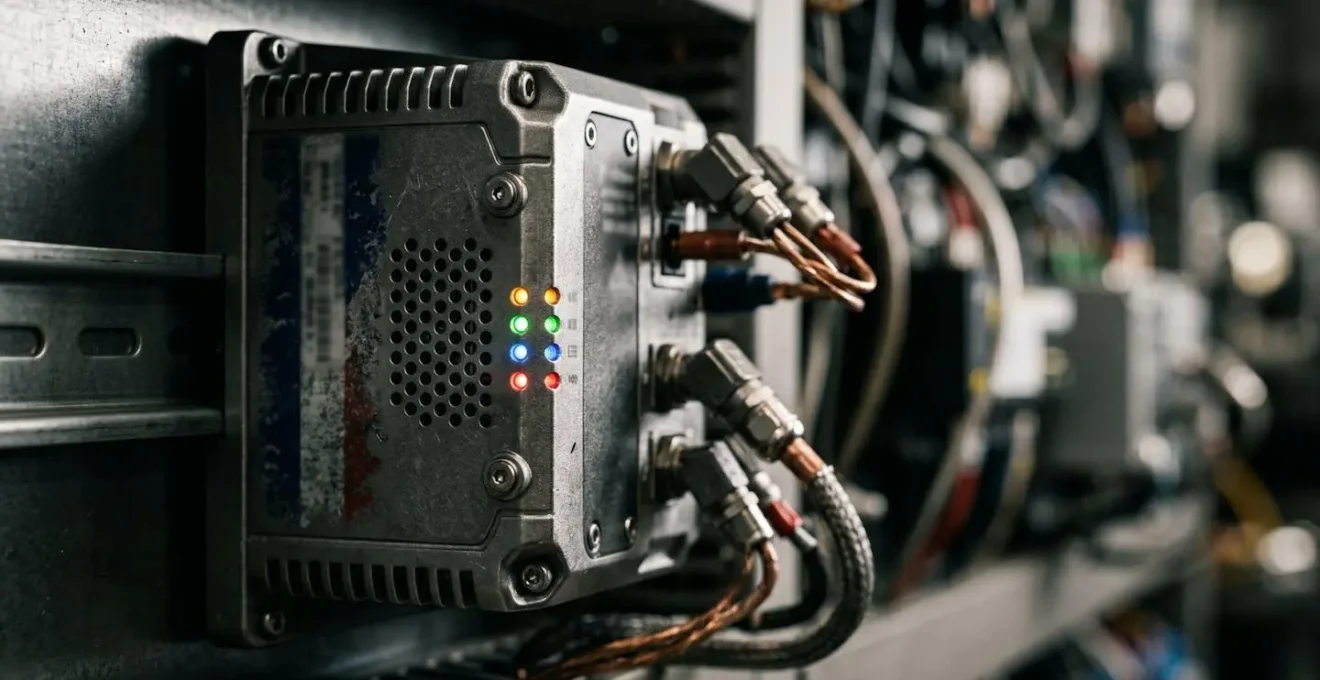

Comme le montre cette image, la passerelle est un équipement industriel durci, conçu pour s’intégrer directement dans vos armoires électriques. Mais toutes les passerelles ne se valent pas. Le choix doit être guidé par une analyse pragmatique des besoins de votre projet et du contexte français. Une simple conversion de protocole ne demande pas la même puissance qu’une solution de « Edge Computing » qui réaliserait des pré-traitements de données à la source. Pour faire le bon choix, un audit simple est nécessaire.

Base de données SQL ou Time Series : comment stocker 10 000 points par seconde ?

Une fois les données extraites et traduites, la question de leur stockage devient centrale. Une seule ligne de production peut générer des millions de points de données par jour (températures, pressions, vibrations, compteurs). Les bases de données relationnelles classiques (SQL), comme MySQL ou PostgreSQL, bien que robustes pour les données transactionnelles, ne sont pas conçues pour ce déluge chronologique. Leur performance d’ingestion se dégrade rapidement avec le volume, et les requêtes pour analyser des tendances temporelles (ex: « quelle était la température moyenne de la machine X entre 14h et 16h le mois dernier ? ») deviennent complexes et coûteuses en ressources.

L’alternative conçue pour l’IoT est la base de données Time Series (TSDB), comme InfluxDB ou TimescaleDB. Leur architecture est optimisée pour un seul cas d’usage : ingérer et requêter massivement des données horodatées. Elles offrent des fonctions natives pour les calculs temporels (moyennes glissantes, agrégations, détections d’anomalies) et des mécanismes de compression extrêmement efficaces, réduisant drastiquement les coûts de stockage. Pour illustrer, une analyse comparative montre clairement la supériorité des TSDB pour un usage industriel en France.

Le choix d’une TSDB hébergée chez un acteur français comme OVHcloud ou Scaleway permet de concilier performance, maîtrise des coûts et souveraineté des données. C’est un pilier essentiel pour construire une plateforme d’analyse de données industrielles capable de monter en charge sans compromis.

Design IHM : les erreurs graphiques qui rendent vos écrans de contrôle illisibles

Collecter la donnée est une chose, la rendre intelligible et actionnable pour un opérateur en est une autre. Un écran de contrôle (IHM – Interface Homme-Machine) surchargé, clinquant ou mal structuré peut annuler tous les bénéfices de la collecte de données. L’objectif n’est pas de créer un « sapin de Noël » digital, mais de fournir la bonne information, au bon moment, pour permettre la bonne décision. Un design efficace doit respecter les principes de la charge cognitive : le cerveau humain ne peut traiter qu’une quantité limitée d’informations simultanément.

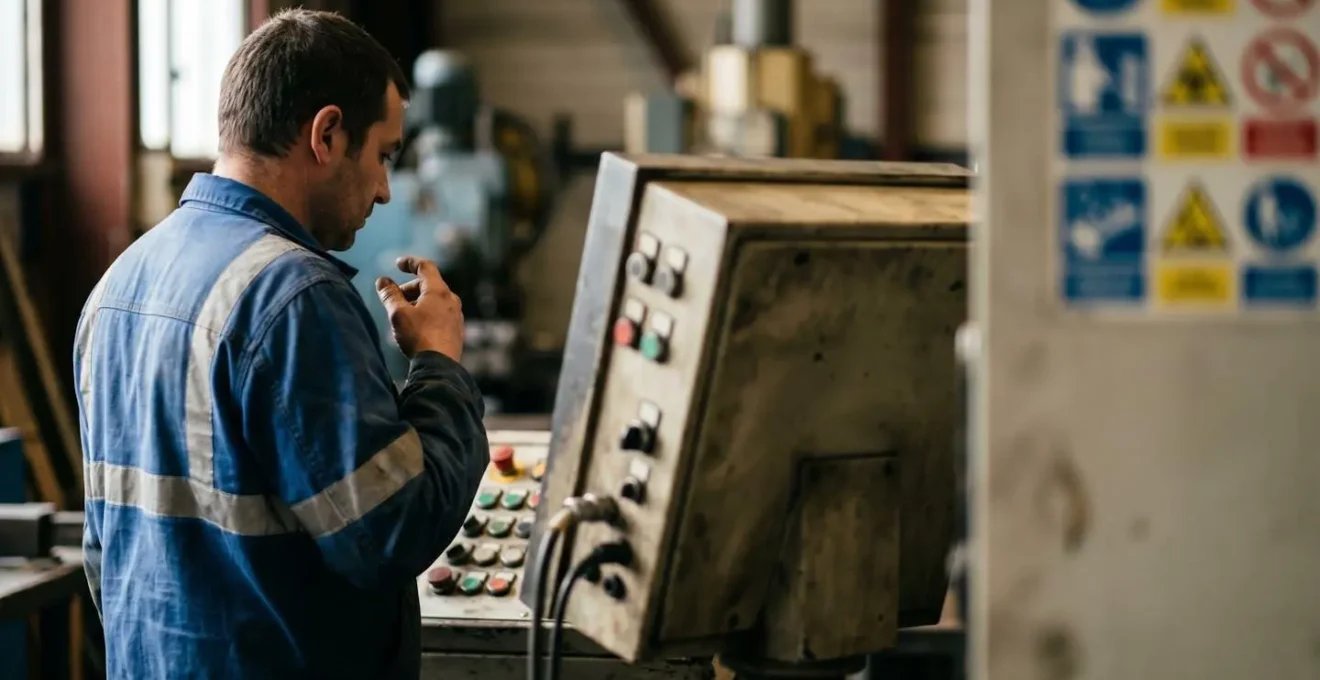

L’opérateur moderne, comme celui sur cette image, a besoin de clarté, pas de bruit. Voici les erreurs graphiques les plus communes qui transforment un tableau de bord en source de confusion :

• L’abus de couleurs : Utiliser le rouge, l’orange et le vert uniquement pour signaler des états (Alarme, Avertissement, Normal). Le reste de l’interface doit être sobre (nuances de gris) pour que ces alertes ressortent immédiatement.
• La surcharge informationnelle : Ne pas afficher toutes les données disponibles. Un bon IHM est contextuel : l’écran principal montre les KPI clés (ex: TRS, état machine), et les détails (vibrations, températures) ne sont accessibles qu’en cliquant sur la machine concernée.
• Le manque de hiérarchie visuelle : Les informations les plus importantes doivent être plus grandes, plus contrastées ou positionnées en haut à gauche de l’écran (sens de lecture occidental). Utiliser des polices de caractères sans-serif (comme Arial ou Helvetica) améliore la lisibilité.
• Les visualisations inadaptées : Un indicateur de niveau doit ressembler à une jauge, une température à un thermomètre. Utiliser des graphiques familiers (courbes pour les tendances, barres pour les comparaisons) réduit le temps de compréhension.

Un bon design IHM est un outil de productivité. Il réduit les erreurs, accélère la prise de décision et diminue le stress des opérateurs. Investir dans l’ergonomie de vos interfaces, c’est s’assurer que votre gisement de données se transforme en actions concrètes sur le terrain.

Télémaintenance sécurisée : comment donner accès au constructeur sans ouvrir une faille ?

Connecter une machine au cloud ouvre des perspectives extraordinaires pour la maintenance, notamment en permettant un accès à distance au constructeur pour des diagnostics ou des mises à jour. Cependant, cela crée aussi une nouvelle porte d’entrée potentielle dans votre réseau de production (OT), historiquement isolé. Donner un accès externe sans précautions revient à laisser la clé de l’usine sous le paillasson. La cybersécurité industrielle n’est pas une option, c’est une nécessité.

L’ANSSI (Agence Nationale de la Sécurité des Systèmes d’Information) fournit des guides de bonnes pratiques clairs pour maîtriser ces risques. L’approche ne consiste pas à interdire, mais à encadrer et tracer. Une architecture de télémaintenance sécurisée repose sur plusieurs piliers fondamentaux :

1. La segmentation du réseau : Il est impératif de créer une zone démilitarisée (DMZ) qui isole physiquement et logiquement votre réseau de production (OT) du réseau de l’entreprise (IT). La passerelle IoT peut jouer ce rôle de sas sécurisé.
2. Le tunnel VPN chiffré : Tout accès externe doit passer par un VPN (Virtual Private Network) qui chiffre la communication de bout en bout. Des solutions comme OpenVPN ou les services intégrés de certains fournisseurs (ex: Ewon avec Talk2M) sont des standards de l’industrie.
3. La traçabilité des accès : Chaque connexion, chaque action réalisée par le prestataire externe doit être enregistrée (loguée) avec un horodatage précis. Savoir « qui a fait quoi et quand » est la base de toute investigation en cas d’incident.
4. La gestion des droits et des temporalités : L’accès du constructeur ne doit pas être permanent. Il doit être activé sur demande, pour une durée limitée et avec des droits restreints uniquement aux machines et aux actions nécessaires à son intervention.
5. La contractualisation de la sécurité : Le contrat de maintenance doit inclure des clauses de responsabilité claires en matière de cybersécurité, des engagements de service (SLA) et des procédures d’astreinte en cas d’attaque.

En appliquant ces principes, vous transformez un risque potentiel en un outil de performance maîtrisé, permettant des interventions plus rapides et moins coûteuses tout en protégeant votre actif le plus précieux : votre outil de production.

Déploiement GMAO : les 3 étapes pour que vos techniciens l’adoptent vraiment

L’un des retours sur investissement les plus rapides de la connexion de vos automates est l’alimentation automatique d’un logiciel de GMAO (Gestion de la Maintenance Assistée par Ordinateur). Pourtant, le potentiel est largement sous-exploité. Une étude du marché français révèle que seulement 20% des TPE-PME françaises utilisent une GMAO, et beaucoup se limitent à une saisie manuelle fastidieuse.

Le véritable gain se situe dans la connexion directe entre l’automate et la GMAO. Un compteur d’heures de fonctionnement qui dépasse un seuil peut déclencher automatiquement une demande d’intervention pour une maintenance préventive. Un code défaut automate peut créer un ticket de maintenance corrective avec le bon diagnostic, avant même que l’opérateur n’appelle. Cependant, pour que cela fonctionne, il faut que les techniciens, les premiers concernés, adoptent l’outil. L’adoption repose sur trois étapes clés :

1. Impliquer les techniciens dès le choix de l’outil : Un logiciel choisi uniquement par le service informatique ou la direction a peu de chances de répondre aux réalités du terrain. Organisez des démonstrations avec les équipes de maintenance, laissez-les tester les interfaces sur tablette et choisissez la solution la plus simple et intuitive pour eux.
2. Former sur le « pourquoi » avant le « comment » : Ne présentez pas la GMAO comme un outil de flicage, mais comme un assistant qui leur fait gagner du temps. Montrez-leur concrètement que grâce à l’outil, ils passeront moins de temps à remplir des papiers et plus de temps sur des tâches à valeur ajoutée.
3. Commencer petit et démontrer la valeur : Ne déployez pas la GMAO sur tout le parc d’un coup. Choisissez une ligne ou une machine pilote. Montrez comment l’outil a permis d’éviter une panne grâce à une alerte prédictive. Cette première victoire créera des ambassadeurs internes qui convaincront leurs collègues.

Feuille papier ou tablette : quel gain réel pour le suivi de production en temps réel ?

La digitalisation ne s’arrête pas aux automates. Les tournées de relevés manuels, les fiches de suivi de production et les rapports qualité sur papier sont encore une réalité dans de nombreuses usines. Ce processus est non seulement chronophage (saisie, puis ressaisie dans un tableur) mais aussi une source majeure d’erreurs et de latence dans la prise de décision. Alors que plus de 60% des PME françaises investissent dans des technologies numériques, le passage à la tablette pour les opérateurs de terrain est l’un des projets au ROI le plus direct et le plus simple à calculer.

Le gain n’est pas qu’une question de confort. Il est financier. En remplaçant la feuille de papier et le crayon par une tablette industrielle connectée, vous supprimez la double saisie, fiabilisez la donnée à la source (avec des contrôles de cohérence en temps réel) et rendez l’information disponible instantanément pour les managers. Une analyse de retour sur investissement basée sur les coûts français est souvent suffisante pour convaincre les plus sceptiques.

Au-delà de l’économie directe, la tablette devient un outil de compagnonnage augmenté. Le technicien peut accéder en un clic aux plans de la machine, aux normes AFNOR, à l’historique des pannes ou même à des tutoriels vidéo pour l’assister dans sa tâche. Le passage au numérique sur le terrain est un levier puissant pour améliorer à la fois la productivité et la compétence des équipes.

Comment remplacer un vieil automate S5 sans arrêter la production 3 semaines ?

Nous arrivons au cœur du problème : que faire quand un vieil automate, comme un Siemens S5, arrive en fin de vie absolue et que le risque de panne devient trop grand ? La solution standard, le « Rip & Replace » par un modèle récent (comme un S7-1500), est un projet lourd, coûteux, et surtout, synonyme d’un arrêt de production long et potentiellement désastreux pour le chiffre d’affaires. C’est souvent cet arrêt, plus que le coût du matériel, qui freine la décision.

Pourtant, la philosophie du rétrofit progressif offre une alternative. Plutôt que de tout arracher, l’approche consiste à conserver l’automate existant tant qu’il fonctionne, et à installer en parallèle une passerelle IoT pour extraire ses données et commencer à construire l’intelligence de l’Industrie 4.0 (supervision, GMAO, etc.). Lorsque l’automate devra inévitablement être changé, une grande partie du travail de modernisation aura déjà été faite sur la couche supérieure, réduisant considérablement le temps de bascule.

Cette stratégie permet de séparer le risque matériel (panne de l’automate) du projet de valorisation des données. Vous n’attendez pas une panne pour agir, mais vous n’êtes pas non plus obligé de provoquer un arrêt coûteux pour innover. L’analyse financière comparative entre les deux approches est sans appel.

En définitive, la modernisation n’est pas une question de « tout ou rien ». C’est un cheminement stratégique. En adoptant une architecture de rétrofit, vous pouvez faire entrer vos machines les plus anciennes dans l’ère du numérique, pas à pas, de manière mesurée et sans mettre en péril votre production.

Pour initier votre transformation vers l’Industrie 4.0 sans investissements prohibitifs, l’étape suivante consiste à réaliser un audit de connectivité sur une de vos machines critiques. Évaluez dès maintenant la solution la plus adaptée à vos besoins spécifiques pour commencer à générer de la valeur.
