Comment refroidir une armoire de variateurs surchauffée en plein été sans climatisation ?

L’été arrive et avec lui, le même ballet angoissant. La température de l’atelier grimpe, et soudain, le silence. Un variateur de vitesse vient de se mettre en sécurité thermique, paralysant une ligne de production. La première réaction, instinctive, est de blâmer la canicule et de rêver d’une climatisation industrielle, une solution coûteuse et souvent surdimensionnée. On ouvre l’armoire en grand, on improvise un ventilateur de bureau, mais le problème de fond demeure. La surchauffe n’est pas une fatalité, mais le symptôme d’un déséquilibre physique.

Les conseils habituels, comme « nettoyer les filtres » ou « vérifier la ventilation », sont des évidences qui masquent la complexité du phénomène. Ils traitent les conséquences sans adresser la cause. Ces approches sont insuffisantes car elles ignorent la nature même du problème : le transfert de chaleur est régi par des lois physiques implacables. Une armoire de puissance n’est pas une simple boîte, c’est un système thermodynamique, un véritable circuit où les calories sont un courant qui doit s’écouler.

Mais si la véritable clé n’était pas de « refroidir plus fort », mais de « mieux dissiper » ? Et si, au lieu de subir la chaleur, vous pouviez la maîtriser en pensant comme un ingénieur thermicien ? Cet article propose un changement de paradigme : nous allons décomposer votre armoire électrique en un circuit thermique. Nous identifierons les sources de chaleur (les pertes par effet Joule), les voies de dissipation (convection, radiation) et surtout, les points de blocage (les résistances thermiques) qui créent les points chauds et mènent à la panne.

Ensemble, nous allons apprendre à calculer le besoin réel en ventilation, à comprendre l’impact mortel d’un filtre sale sur un semi-conducteur, à décider objectivement du passage au watercooling et à utiliser une caméra thermique non pas pour voir le chaud, mais pour diagnostiquer la panne avant qu’elle ne survienne. L’objectif : transformer votre approche réactive en une stratégie de maîtrise thermique proactive et ingénieuse.

Quelle puissance de ventilation installer pour dissiper 500W de pertes calorifiques ?

Installer un ventilateur au hasard est une erreur commune. Pour être efficace, la ventilation doit être dimensionnée. Le principe physique est simple : le débit d’air (en m³/h) doit être suffisant pour évacuer la puissance dissipée par les composants (en Watts) tout en maintenant la température interne de l’armoire sous son seuil critique. C’est un calcul d’équilibre énergétique. La puissance à dissiper, ce sont les pertes inévitables de vos variateurs, alimentations et autres composants, principalement par effet Joule. Pour un variateur, cette valeur est souvent un pourcentage de sa puissance nominale, typiquement entre 2% et 5%.

L’équation de base du thermicien lie le débit d’air (Q), la puissance à évacuer (P), et le différentiel de température (ΔT) entre l’air sortant et l’air entrant. La formule est : Q (m³/h) = P (W) / (0,34 x ΔT). Le ΔT est votre marge de manœuvre. Si la température ambiante est de 30°C et que vous visez 35°C dans l’armoire, votre ΔT est de 5°C. Pour dissiper 500W avec un ΔT de 5°C, il vous faudrait un débit de Q = 500 / (0,34 * 5) ≈ 294 m³/h. Ce débit est la cible pour le choix de votre ventilateur.

Cependant, il faut respecter les limites normatives. La température interne est un facteur clé de la fiabilité et de la durée de vie des composants. Selon les standards, le bon fonctionnement est garanti jusqu’à une certaine limite ; la norme EN 61439-1, par exemple, spécifie que la température ne doit pas dépasser une valeur qui est, selon les cas, de 35°C en fonctionnement normal. Viser cette valeur comme consigne maximale est un gage de sécurité. Des approches d’ingénierie comme la méthode définie dans le rapport CEI 890 permettent même de modéliser le comportement thermique d’une armoire avant de choisir la solution de ventilation, assurant un dimensionnement optimal.

Pourquoi un filtre encrassé tue vos thyristors de puissance en 48h ?

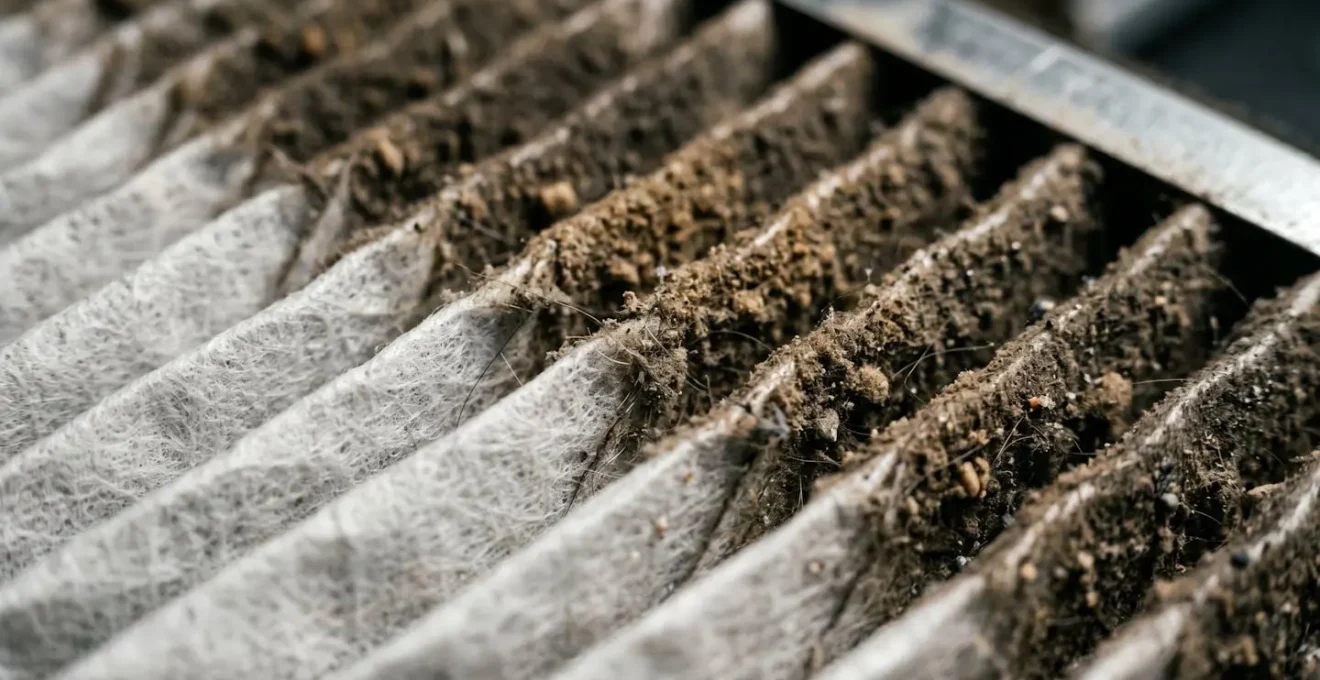

Considérer un filtre d’armoire encrassé comme un simple problème de « propreté » est une erreur d’analyse fondamentale. Dans notre circuit thermique, le filtre est une interface d’échange avec l’extérieur. Lorsqu’il est propre, il présente une faible résistance au passage de l’air. Mais lorsqu’il se colmate de poussière, d’huile ou de copeaux, sa résistance aéraulique augmente de manière exponentielle. Le ventilateur, qui est conçu pour un certain débit à une certaine pression, voit son débit s’effondrer. Il « force » mais l’air ne passe plus. C’est l’équivalent de boucher l’artère principale de votre système de refroidissement.

Ce qui se produit alors est une réaction en chaîne fatale pour les semi-conducteurs de puissance comme les thyristors ou les IGBT. Le flux d’air réduit ne peut plus évacuer les calories générées. La température à l’intérieur de l’armoire monte. Plus grave encore, la température locale autour du semi-conducteur, au niveau de sa jonction (Tj), s’envole. Or, la durée de vie d’un composant électronique est inversement proportionnelle à sa température de fonctionnement. L’emballement thermique s’installe : le composant chauffe, ses caractéristiques se dégradent, il chauffe encore plus, jusqu’à la destruction. Un thyristor peut ainsi passer d’un état de fonctionnement normal à une défaillance catastrophique en moins de deux jours si son refroidissement est brutalement coupé par un filtre bouché.

L’entretien des filtres n’est donc pas une tâche de maintenance secondaire, mais une action de maintenance prédictive de premier ordre. La fréquence de nettoyage ou de remplacement doit être adaptée à l’environnement : hebdomadaire dans une scierie, trimestrielle dans un local propre. De plus, la technologie des filtres a évolué. Des solutions comme les filtres plissés offrent une surface d’échange bien plus grande, ce qui leur permet de capturer plus de particules avant de saturer. Certains modèles récents affichent un pouvoir filtrant amélioré, retardant l’effet de colmatage et offrant une sécurité accrue.

Plaques à eau vs radiateurs à air : quand passer au watercooling pour l’électronique ?

Tant que la densité de puissance reste modérée, la ventilation (refroidissement par air ou « aircooling ») est la solution la plus simple et économique. Elle repose sur la convection : un flux d’air capte les calories sur les radiateurs des composants et les évacue hors de l’armoire. Son efficacité est directement liée à la surface d’échange des radiateurs et au débit d’air. Mais cette solution a une limite physique. Lorsque la puissance à dissiper dans un volume restreint devient trop importante, il faudrait un débit d’air si colossal que cela deviendrait bruyant, encombrant et inefficace. C’est là que le refroidissement liquide (« watercooling ») devient une nécessité technique.

Le passage au watercooling est justifié par un indicateur clé : la densité de flux thermique (W/cm²). L’eau a une capacité thermique massique environ 4000 fois supérieure à celle de l’air et une bien meilleure conductivité thermique. Concrètement, un circuit liquide peut transporter beaucoup plus de calories qu’un circuit d’air pour un même volume. Des études montrent que le refroidissement liquide peut éliminer jusqu’à 5 fois la quantité de chaleur par surface carrée par rapport à l’air. Le principe consiste à utiliser des plaques froides (« cold plates ») en contact direct avec les modules de puissance. L’eau (ou un liquide caloporteur) circule dans ces plaques, capte les calories à la source et les transporte vers un échangeur externe où elles sont dissipées dans l’ambiance, loin de l’électronique sensible.

La décision de basculer vers le watercooling doit être guidée par une analyse comparative. Bien que le coût initial soit plus élevé, cette technologie offre des avantages décisifs dans certaines situations, notamment une résistance thermique globale bien plus faible et un fonctionnement beaucoup plus silencieux. Le tableau suivant synthétise les points clés à considérer, basé sur une analyse comparative des technologies.

Caméra thermique : comment repérer un IGBT mal serré avant qu’il n’explose ?

Une caméra thermique ne sert pas seulement à « voir le chaud ». Pour un électricien, c’est un outil de diagnostic physique qui traduit les défauts électriques invisibles en gradients de température lisibles. Un des défauts les plus courants et dangereux dans une armoire de puissance est une connexion mal serrée. Que ce soit sur une cosse de puissance, une barre de bus ou la fixation d’un module IGBT, un mauvais contact crée une résistance de contact anormale. Quand le courant traverse cette résistance, la loi de Joule (P = R x I²) s’applique de manière localisée : un point chaud se crée.

Ce point chaud est une bombe à retardement. Il accélère l’oxydation du contact, ce qui augmente encore la résistance, créant un cercle vicieux d’échauffement jusqu’à la fusion ou l’arc électrique. Les conséquences peuvent être dramatiques, sachant qu’environ 25% des incendies industriels sont attribués à des problèmes électriques. Une caméra thermique permet de repérer cette anomalie bien avant qu’elle ne devienne critique. Un IGBT correctement serré sur son radiateur montrera un gradient de température diffus et homogène. Un IGBT mal serré, créant une interface thermique de mauvaise qualité, se manifestera par un point chaud intense et localisé sur le boîtier du composant, tandis que son radiateur restera relativement froid.

L’interprétation du thermogramme est cruciale et requiert de l’expérience, comme le souligne un expert du domaine. Laurent Guy, Responsable d’exploitation Services Maintenance chez Amperiance, explique :

Ce phénomène de différence de température permet à nos équipes d’électriciens de constater des cosses mal serrées, des organes surchargés, des installations déséquilibrées, un dysfonctionnement sur un équipement, etc. Nous devons faire preuve d’analyse et de toute notre expérience afin de bien interpréter le thermogramme et ne pas faire d’erreur pour le diagnostic.

– Laurent Guy, Responsable d’exploitation Services Maintenance chez Amperiance

La thermographie prédictive transforme ainsi la maintenance. Au lieu d’un resserrage systématique et fastidieux de toutes les connexions, elle permet une intervention ciblée, basée sur une mesure physique irréfutable, évitant pannes et risques d’incendie.

Résistance chauffante : comment éviter la rosée dans l’armoire à l’arrêt ?

Le combat contre la chaleur en été peut faire oublier le problème inverse qui survient à l’arrêt ou en hiver : la condensation. Lorsque la température à l’intérieur de l’armoire chute et atteint le point de rosée de l’air ambiant, l’humidité contenue dans l’air se condense sur les surfaces froides, notamment les composants électroniques et les circuits imprimés. L’eau et l’électronique ne font jamais bon ménage. La condensation peut provoquer des courts-circuits, de la corrosion sur les contacts et une dégradation accélérée des matériaux.

La solution classique est d’installer une résistance chauffante, pilotée par un thermostat. Lorsque la température descend sous un certain seuil (par exemple 10°C), la résistance s’active pour maintenir l’armoire légèrement au-dessus de la température ambiante et donc, au-dessus du point de rosée. Cependant, cette méthode est souvent inefficace et énergivore. Elle chauffe que l’air soit humide ou sec, gaspillant de l’énergie. L’approche ingénieuse consiste à piloter le chauffage non pas par la température, mais par l’humidité relative. En remplaçant le thermostat par un hygrostat (ou un hygro-thermostat), la résistance ne s’active que lorsque l’humidité relative dépasse un seuil critique (ex: 65%), c’est-à-dire uniquement lorsque le risque de condensation est réel.

Cette stratégie de pilotage intelligent est bien plus efficace et économique. Des mesures montrent que le remplacement d’un thermostat basique par un hygrostat peut réduire jusqu’à 70% la consommation annuelle de la résistance chauffante. Le but n’est pas de chauffer, mais d’éviter la condensation. Il s’agit d’une gestion fine de l’environnement interne de l’armoire, qui passe par une bonne compréhension des phénomènes physiques en jeu.

Chauffage gratuit : comment récupérer les calories de votre compresseur pour l’atelier ?

Dans notre quête pour évacuer les calories de l’armoire électrique, nous les considérons comme un déchet. Mais dans une perspective plus large, celle de l’efficacité énergétique de l’atelier, cette chaleur est une ressource. Le même raisonnement s’applique à une échelle supérieure avec d’autres équipements industriels, notamment les compresseurs d’air. Un compresseur est une machine thermodynamique dont le rendement est paradoxalement faible : près de 90% de l’énergie électrique qu’il consomme est convertie en chaleur, un « déchet » qui est généralement évacué à grands frais par des ventilateurs.

L’idée ingénieuse est de capter ces calories pour un usage bénéfique, comme le chauffage des locaux ou de l’eau chaude sanitaire. C’est le principe de la récupération de chaleur fatale. Des systèmes existent pour s’interfacer avec le circuit de refroidissement à huile ou à air du compresseur. Un simple gainage peut par exemple rediriger l’air chaud extrait du compresseur vers l’atelier en hiver, offrant un chauffage d’appoint gratuit. Des échangeurs de chaleur plus sophistiqués peuvent être intégrés pour produire de l’eau chaude jusqu’à 70°C, utilisable pour les sanitaires ou des process industriels.

Cette approche s’inscrit pleinement dans les démarches d’efficacité énergétique encouragées par des normes comme l’ISO 50001 (management de l’énergie). En transformant un déchet coûteux (chaleur à évacuer) en une ressource précieuse (chauffage), on réalise une double économie : sur la facture de refroidissement du compresseur et sur la facture de chauffage de l’atelier. C’est une application directe des principes de la thermodynamique à l’échelle de l’usine, où chaque flux d’énergie est optimisé. La même logique qui nous pousse à optimiser le circuit thermique d’une armoire peut être étendue pour améliorer la performance énergétique de tout un site.

Pourquoi votre atelier non climatisé ruine votre précision après 14h ?

La surchauffe de l’armoire électrique n’est qu’une partie du problème. L’armoire elle-même baigne dans un environnement : l’atelier. Lorsque la température ambiante de cet atelier augmente, tout le système de refroidissement est pénalisé. Reprenons notre analogie du circuit thermique : le ΔT (delta de température) entre l’intérieur de l’armoire et l’air ambiant est le « moteur » de l’échange thermique. Si la température de l’atelier passe de 25°C à 35°C, vous perdez 10°C de ΔT. Pour dissiper la même puissance, votre ventilation doit travailler beaucoup plus, ou la température interne de l’armoire augmentera inévitablement.

Les moteurs et autres équipements sont conçus pour opérer dans des conditions ambiantes spécifiées. La plupart des moteurs électriques standards sont prévus pour une température ambiante maximale de 40°C selon la norme EN 60034-1. Au-delà, leur propre capacité de refroidissement est compromise, ils surchauffent, leurs pertes augmentent, et leur durée de vie s’effondre. Cette surchauffe n’affecte pas que les composants. Elle a un impact direct sur la précision des machines-outils par le phénomène de dilatation thermique. Une augmentation de la température peut déformer de quelques microns les bâtis de machines, les vis à billes ou les outils, ruinant la précision d’un usinage critique, particulièrement en fin de journée quand la chaleur accumulée est maximale.

Contrôler la température de l’atelier n’est donc pas un luxe, mais une condition nécessaire à la fiabilité et à la précision de la production. Des solutions comme la ventilation nocturne, l’isolation du toit ou des protections solaires peuvent avoir un impact significatif sans recourir à une climatisation complète.

Comment éviter les micro-coupures qui déprogramment vos automates ?

La stabilité thermique est intrinsèquement liée à la stabilité électrique. Une surchauffe, comme nous l’avons vu, est souvent le symptôme d’un défaut électrique sous-jacent. Ces mêmes défauts, comme des connexions lâches ou des composants en fin de vie, ne génèrent pas seulement de la chaleur ; ils peuvent aussi être à l’origine de perturbations électriques. Des micro-arcs dans une connexion défaillante, des surtensions causées par un composant qui flanche, ou une dégradation de l’alimentation due à la chaleur peuvent provoquer des micro-coupures ou des chutes de tension sur le réseau d’alimentation de l’armoire.

Pour un variateur de puissance, ces perturbations sont souvent gérables. Mais pour l’électronique de commande, comme les automates programmables (API), elles sont catastrophiques. Une micro-coupure de quelques millisecondes peut suffire à faire redémarrer le processeur de l’automate, lui faisant perdre son programme ou sa position dans un cycle. Le résultat est une déprogrammation, un arrêt de production inexpliqué, et des heures de recherche de panne frustrantes pour un événement qui n’a laissé aucune trace évidente. La surchauffe et l’instabilité électrique sont les deux faces de la même médaille, celle de la dégradation des installations.

Prévenir ces phénomènes passe par la même rigueur que celle appliquée à la gestion thermique. Un contrôle thermographique régulier permet de détecter les points chauds qui sont les futurs points de défaillance électrique. Un resserrage des connexions au couple préconisé et une alimentation de commande sécurisée par un onduleur (UPS) ou une alimentation à forte capacité de maintien sont des mesures préventives essentielles. Il est alarmant de constater que près de 30 % des sinistres incendie sont dus à une défaillance des installations électriques, une statistique qui souligne l’importance vitale d’une maintenance électrique irréprochable.

Pour mettre ces principes en application et passer d’une maintenance corrective à une stratégie de fiabilité proactive, la première étape est de réaliser un audit thermique et électrique de vos installations critiques.
