Comment éviter les micro-coupures qui déprogramment vos automates ?

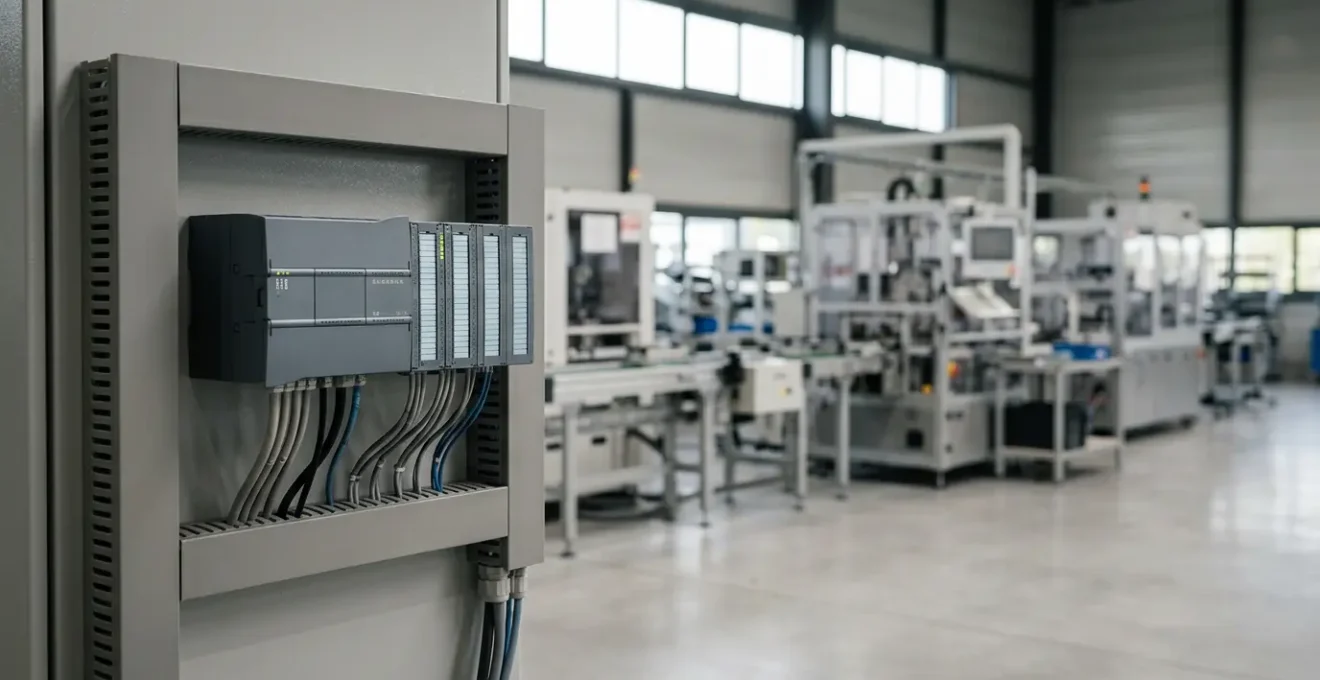

Le scénario est tristement familier pour tout responsable de maintenance. Une ligne de production s’arrête brusquement. Un automate s’est déprogrammé, un variateur s’est mis en défaut. Aucune alarme claire, aucune cause évidente. La première réaction est souvent d’incriminer le fournisseur d’énergie, de soupçonner une micro-coupure sur le réseau public. On installe alors des onduleurs (UPS) sur les équipements critiques, espérant colmater la brèche. C’est une solution nécessaire, mais qui ne s’attaque qu’au symptôme final, pas à la maladie.

L’expérience terrain démontre une réalité plus complexe et souvent contre-intuitive. Et si le véritable coupable était déjà à l’intérieur de vos murs ? Si votre propre installation, par ses choix de conception, ses équipements et son usure, générait la « pollution électrique » responsable de ces défaillances chroniques ? Cette instabilité interne est une vulnérabilité cachée qui non seulement affecte la productivité, mais dégrade le matériel, augmente les factures d’énergie et crée des risques de sécurité majeurs, de l’arc-flash à l’incendie.

Cet article n’est pas un plaidoyer pour plus d’onduleurs. C’est une analyse d’ingénieur, conçue pour vous donner les clés d’un diagnostic holistique. Nous allons décortiquer, point par point, les causes racines systémiques de l’instabilité électrique, des plus connues comme le cosinus phi aux plus techniques comme le régime de neutre ou les courants harmoniques. L’objectif est de vous permettre de passer d’une maintenance réactive et coûteuse à une stratégie de fiabilisation proactive, en sécurisant durablement l’outil de production.

Pour aborder ce sujet de manière structurée, nous allons analyser les points de défaillance les plus critiques d’une installation industrielle. Ce parcours vous donnera une vision complète des actions à mener pour garantir une stabilité électrique à toute épreuve.

Pourquoi votre facture d’électricité comporte des pénalités de cos phi ?

Les pénalités pour un mauvais facteur de puissance (cosinus phi) sur votre facture ne sont pas qu’une simple ligne comptable ; elles sont le premier symptôme d’une inefficacité énergétique et d’une potentielle instabilité de votre réseau. Le cos phi mesure le déphasage entre le courant et la tension. Un cos phi idéal est de 1. Un chiffre inférieur indique que votre installation consomme de l’énergie « réactive », principalement due aux moteurs, transformateurs et autres charges inductives. Cette énergie, bien que non convertie en travail utile, surcharge les câbles et les transformateurs, provoquant des chutes de tension et des échauffements.

En France, les fournisseurs d’énergie, via le Tarif d’Utilisation des Réseaux Publics d’Électricité (TURPE), facturent cette énergie réactive lorsque le déphasage (tangente phi) dépasse un certain seuil. Au-delà du seuil de 40 % de la puissance active (soit un cos phi inférieur à 0,93), la consommation d’énergie réactive est facturée. Or, les recommandations d’EDF en France conseillent de maintenir un facteur de puissance supérieur à 0,93, correspondant à une tangente phi inférieure à 0,4.

Un mauvais cosinus phi n’est pas seulement un problème financier. Il est le signe que votre réseau est « stressé ». Cette surcharge inutile peut aggraver les micro-coupures en rendant le réseau plus sensible aux fluctuations externes et internes. La correction du facteur de puissance, via l’installation de batteries de condensateurs, n’est donc pas une simple optimisation fiscale. C’est la première étape fondamentale pour assainir votre réseau, réduire les pertes, libérer de la puissance disponible et augmenter la résilience globale de votre installation face aux perturbations.

Comment protéger vos variateurs de vitesse contre la pollution électrique ?

Les variateurs de vitesse (VFD) sont essentiels pour l’efficacité énergétique des moteurs, mais ils sont aussi l’une des principales sources de « pollution électrique » interne : les courants harmoniques. Ces courants, qui sont des multiples de la fréquence fondamentale (50 Hz en Europe), se superposent au courant principal et déforment l’onde sinusoïdale. Cette déformation perturbe le fonctionnement des équipements sensibles, notamment les automates, les capteurs et même d’autres variateurs.

Un variateur de vitesse standard génère principalement des harmoniques de rangs spécifiques. Les études techniques montrent que les variateurs triphasés à 6 impulsions produisent des harmoniques de rangs 5, 7, 11, 13, etc. Ces fréquences indésirables se propagent dans tout le réseau, provoquant des échauffements dans les câbles (surtout le neutre), des déclenchements intempestifs de disjoncteurs et des erreurs de communication sur les bus de terrain. Pour un automate, une onde de tension déformée peut être interprétée comme une micro-coupure, entraînant un arrêt de sécurité.

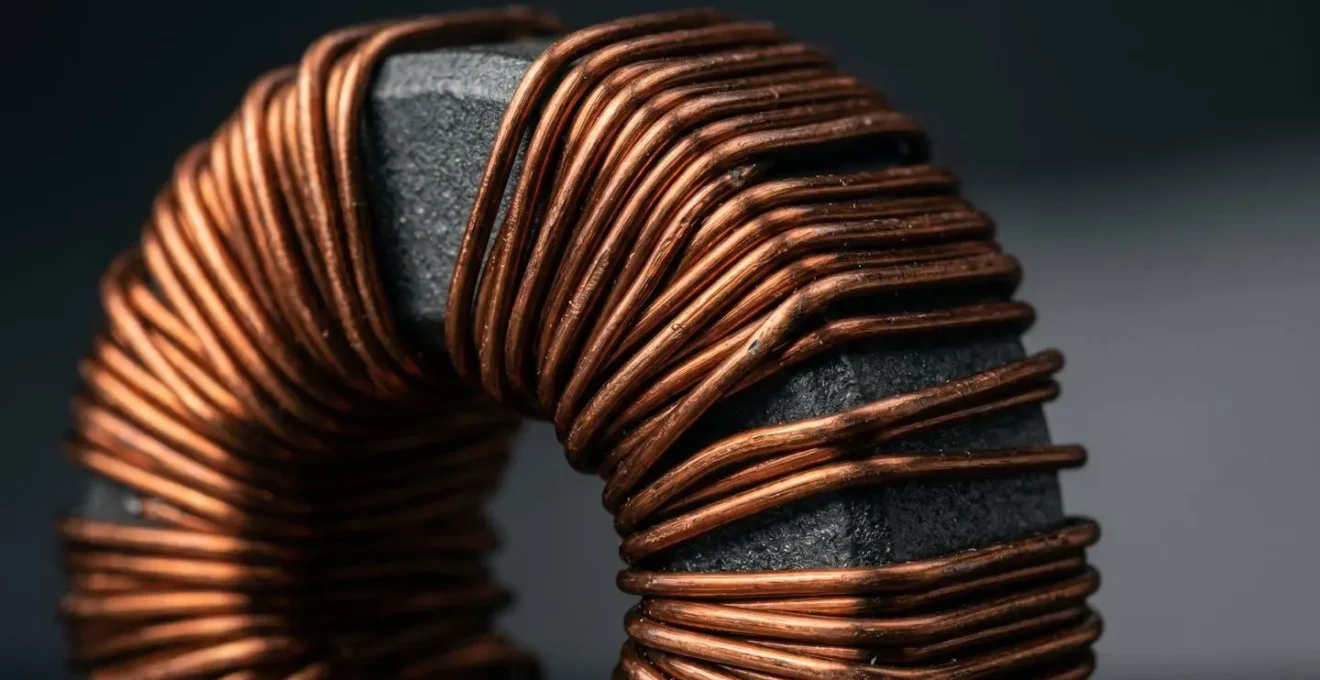

La solution la plus directe pour contenir cette pollution à la source est l’installation d’une inductance de ligne (ou « self de ligne ») en amont du variateur. Ce composant agit comme un filtre passif qui lisse le courant absorbé par le variateur. L’illustration ci-dessous montre le principe d’une telle bobine.

Comme le montre ce schéma, l’inductance s’insère simplement dans l’alimentation du variateur. Son rôle est d’augmenter l’impédance de la ligne pour les hautes fréquences, limitant ainsi l’injection des courants harmoniques dans le reste du réseau. C’est une solution robuste et économique pour protéger à la fois le variateur lui-même contre les surtensions du réseau et le reste de l’installation contre la pollution qu’il génère. Pour une filtration plus poussée, des filtres harmoniques actifs peuvent être envisagés, mais l’inductance de ligne reste le premier rempart indispensable.

Régime IT ou TN : lequel assure la meilleure continuité de service ?

Le choix du régime de neutre est l’une des décisions de conception les plus critiques pour la fiabilité d’une installation industrielle, et pourtant ses implications sont souvent sous-estimées. Il définit la manière dont le neutre du transformateur est relié à la terre. En France, les régimes les plus courants sont le TN (Terre Neutre) et l’IT (Isolé Terre). Si le régime TN est majoritaire, le régime IT est spécifiquement conçu pour les applications où la continuité de service est non-négociable.

Dans un régime TN, le neutre est relié à la terre. Le moindre défaut d’isolement (un câble qui touche une carcasse métallique, par exemple) crée un court-circuit franc, provoquant le déclenchement immédiat du disjoncteur et l’arrêt de la machine concernée. Dans un régime IT, le neutre est « flottant » ou relié à la terre via une forte impédance. Lors d’un premier défaut d’isolement, le courant de défaut est très faible et ne provoque aucun déclenchement. Une alarme est activée via un Contrôleur Permanent d’Isolement (CPI), signalant à la maintenance qu’une intervention est nécessaire, mais la production continue.

Cette différence est fondamentale. Une étude sur les applications critiques en France montre que le régime IT est privilégié dans des secteurs comme la chimie, la pharmacie ou l’automobile, précisément pour cette raison. Le courant de défaut en IT est typiquement limité entre 70 mA et 2 A, alors qu’il peut atteindre 1 kA à 100 kA en régime TN. C’est cette limitation drastique qui permet d’éviter l’arrêt de production. Le régime IT est donc utilisé partout où la continuité d’exploitation est primordiale, comme dans les hôpitaux ou les circuits de sécurité. Passer d’un régime TN à un régime IT localement, via un transformateur d’isolement, est une stratégie puissante pour immuniser un process critique contre les arrêts dus aux défauts d’isolement.

L’oubli de l’EPI arc-flash qui peut coûter la vie à votre électricien

L’instabilité électrique n’est pas qu’un problème de production, c’est une menace directe pour la sécurité du personnel. Les mêmes phénomènes qui déprogramment vos automates, comme les surtensions et les courants de défaut élevés, augmentent de manière exponentielle le risque d’arc électrique (arc-flash). Un arc-flash est une explosion violente provoquée par un court-circuit, libérant une énergie thermique et une pression acoustique extrêmes, capables de causer des brûlures mortelles en une fraction de seconde, même sans contact direct avec le conducteur.

Le risque est loin d’être théorique. Les statistiques officielles françaises sur les accidents électriques rapportent environ 2 300 accidents par an, dont 32% sont graves et entraînent entre 5 et 10 décès. Une part significative de ces accidents graves est liée aux phénomènes d’arc électrique lors d’interventions de maintenance ou de dépannage sur des installations sous tension ou dans un environnement électrique dégradé.

Face à ce risque, les habilitations électriques ne suffisent pas. Le port d’Équipements de Protection Individuelle (EPI) spécifiques anti-arc est une nécessité absolue. Cela inclut une cagoule, une visière traitée, des vêtements ignifugés, des gants isolants et des sous-vêtements techniques. Oublier ou négliger l’un de ces éléments, c’est exposer l’électricien à un danger mortel. L’image ci-dessous illustre l’équipement de base requis.

La première étape pour fiabiliser une installation est donc de protéger ceux qui y travaillent. Réaliser une étude arc-flash pour évaluer le niveau d’énergie incidente potentielle à chaque point d’intervention (armoires, TGBT) est une obligation réglementaire implicite découlant de l’analyse de risque. Cette étude détermine la catégorie d’EPI requise pour chaque tâche. Garantir que vos équipes disposent de ces EPI et sont formées à leur utilisation est la base de toute politique de sécurité électrique sérieuse.

Répartition de charge : comment éviter la surchauffe du neutre ?

Un autre phénomène insidieux, directement lié aux courants harmoniques, est la surcharge du conducteur de neutre. Dans un système triphasé équilibré alimentant des charges linéaires (comme du chauffage ou de l’éclairage à incandescence), le courant dans le neutre est théoriquement nul. Cependant, l’industrie moderne est dominée par des charges non-linéaires : variateurs de vitesse, alimentations à découpage des automates, éclairage LED. Ces équipements consomment une part massive de l’énergie, plus de 66% de l’énergie industrielle en France étant absorbée par les moteurs électriques, souvent pilotés par des variateurs.

Ces charges génèrent des harmoniques, notamment de rang 3 (150 Hz) et ses multiples. Contrairement aux autres harmoniques, les harmoniques de rang 3 des trois phases ne s’annulent pas dans le neutre : elles s’additionnent. Le courant dans le neutre peut alors devenir très supérieur au courant de phase, provoquant une surchauffe dangereuse du conducteur, même si les phases ne sont pas en surcharge. Ce phénomène est une cause fréquente de départs de feu dans les TGBT et de perturbations sur les équipements sensibles.

Le problème est particulièrement critique dans les anciennes installations françaises en couplage TN-C, où le conducteur de neutre et de terre sont confondus (conducteur PEN). Dans ce cas, les courants harmoniques circulent directement dans les structures métalliques du bâtiment, créant des tensions parasites qui perturbent l’électronique de commande. Une étude de cas sur les problématiques des TGBT en France montre que la solution la plus efficace est de créer un ilot en régime TN-S (Terre et Neutre séparés) via un transformateur de séparation en couplage Dyn11. Ce transformateur bloque la propagation des harmoniques de rang 3 du secondaire vers le primaire et reconstitue un neutre « propre », immunisant ainsi la zone critique contre les perturbations et les risques liés à la surchauffe du neutre.

Comment détecter un départ de feu dans un TGBT fermé avant l’incendie ?

La conséquence ultime de l’instabilité électrique et des défauts non corrigés est l’incendie. Une connexion mal serrée, un conducteur surchargé par les harmoniques ou un court-circuit rampant génèrent un échauffement localisé. Dans une armoire électrique fermée comme un Tableau Général Basse Tension (TGBT), cet échauffement peut couver pendant des heures, voire des jours, avant que la fumée ou les flammes n’apparaissent. Le risque est majeur : l’Observatoire national de la sécurité électrique (ONSE) estime que 20 à 35% des incendies d’habitation en France sont d’origine électrique, et la proportion est similaire dans le secteur industriel.

Attendre la fumée pour réagir est trop tard. La détection précoce des échauffements anormaux est la seule stratégie viable pour prévenir un incendie dans un TGBT. La thermographie infrarouge périodique est une excellente pratique, souvent exigée par les assureurs français via le certificat Q18 du CNPP. Elle permet de visualiser les « points chauds » et de planifier des interventions correctives. Cependant, elle ne fournit qu’un instantané à un moment T et ne protège pas contre un défaut qui apparaîtrait entre deux inspections.

Pour une sécurité maximale, une surveillance thermique continue est indispensable. De nouvelles technologies permettent aujourd’hui de mettre en place ce monitoring de manière simple et efficace. Voici une checklist pour auditer et améliorer la surveillance de vos TGBT.

S1P ou S3 : quelle protection est obligatoire pour un électricien ?

La sécurité d’un électricien ne se limite pas à sa cagoule anti-arc. La protection contre les risques de contact électrique via les pieds est tout aussi cruciale. Une idée reçue tenace consiste à croire que des chaussures de sécurité standards, de type S1P ou S3, sont suffisantes. C’est une erreur dangereuse. Les normes S1P et S3 concernent principalement la protection mécanique : résistance à l’écrasement de l’embout, semelle anti-perforation, et résistance à l’eau pour la S3. Elles n’offrent aucune garantie certifiée d’isolation électrique.

Le risque est aggravé par le fait que de nombreux accidents impliquent du personnel non-électricien. Des statistiques sur la sécurité au travail en France révèlent que 51% des accidents électriques concernent des travailleurs non-électriciens, qui sont encore moins susceptibles de porter un équipement adapté.

Pour les travaux sous tension ou dans un environnement à risque électrique avéré (local humide, chantier, intervention sur TGBT), la norme de référence pour les électriciens en France n’est ni S1P ni S3, mais la norme EN 50321. Cette norme spécifie les exigences pour les bottes et chaussures isolantes électriques. Un équipement certifié EN 50321 garantit un niveau d’isolation qui protège l’intervenant contre les tensions dangereuses. Le choix de la classe (Classe 00, 0, 1, 2, 3 ou 4) dépend du niveau de tension de l’installation.

Il est impératif de comprendre que c’est l’analyse de risque du poste de travail, rendue obligatoire par le Code du travail français, qui doit définir les protections nécessaires. Si un électricien doit intervenir dans une armoire où le sol peut être humide ou conducteur, ou si un risque de contact accidentel avec une pièce sous tension existe, des chaussures conformes à la norme EN 50321 sont obligatoires. Confondre protection mécanique et protection électrique est une faille de sécurité qui peut avoir des conséquences fatales.

Comment remplacer un vieil automate S5 sans arrêter la production 3 semaines ?

Toutes les problématiques que nous avons abordées – pollution harmonique, micro-coupures, défauts d’isolement – contribuent à accélérer l’obsolescence de vos équipements de contrôle-commande. Les automates d’anciennes générations, comme le vénérable Siemens S5, sont particulièrement vulnérables. Leurs composants électroniques ne sont pas conçus pour supporter les niveaux de perturbation des réseaux modernes. Tôt ou tard, la panne survient, et la perspective de remplacer un automate central peut signifier un arrêt de production de plusieurs semaines, le temps de recâbler et de reprogrammer.

Heureusement, il existe des stratégies de migration « à chaud » ou « à arrêt minimisé » pour passer d’un S5 à une plateforme moderne comme le S7, sans paralyser l’usine. La clé est une planification méticuleuse et l’utilisation de technologies de transition. Le processus se décompose en plusieurs étapes logiques :

1. Phase de coexistence : La première étape consiste à installer une passerelle de communication (par exemple, Profibus/Profinet) qui permet au nouvel automate S7 de dialoguer avec les anciennes périphéries S5. Les deux systèmes peuvent ainsi coexister temporairement sur le même réseau.
2. Tests en parallèle : Le programme S5 est converti et migré sur le nouvel automate S7. Ce dernier est ensuite connecté à un simulateur qui reproduit les entrées/sorties de la machine. On peut ainsi tester et valider 100% de la nouvelle logique de programmation en parallèle de la production, sans aucun risque opérationnel.
3. Basculement progressif : Une fois la nouvelle application validée, le basculement physique peut être planifié. Il ne s’agit plus de tout recâbler, mais de déplacer les connexions des anciens modules d’E/S vers les nouveaux. Cette opération peut être réalisée section par section, ou entièrement durant un arrêt de maintenance planifié de courte durée, comme un week-end.

Cette modernisation est non seulement une nécessité technique, mais aussi une opportunité financière. En France, les entreprises peuvent mobiliser des dispositifs d’aide à l’industrie 4.0. Notamment, les opérations de Certificats d’Économies d’Énergie (CEE), comme la fiche IND-UT-117 (système de variation de vitesse), offrent des primes significatives pour l’installation de packages moteur + variateur haute efficacité, qui accompagnent souvent la migration d’automates. Grâce à ces aides, le retour sur investissement de la modernisation est considérablement accéléré, transformant une dépense de maintenance subie en un investissement stratégique pour la fiabilité et la performance énergétique.

Pour sécuriser durablement votre production et éliminer les arrêts intempestifs, l’étape suivante consiste à mandater un audit complet de la qualité de votre réseau électrique. Seule une analyse approfondie permettra d’élaborer un plan d’action sur mesure et de transformer votre installation en un atout fiable et performant.
